4
Электрический монтаж
30
OPTIFLEX 1100 C
www.krohne.com
01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Поверните крышку против часовой стрелки с помощью ленточного ключа.
• Снимите крышку.

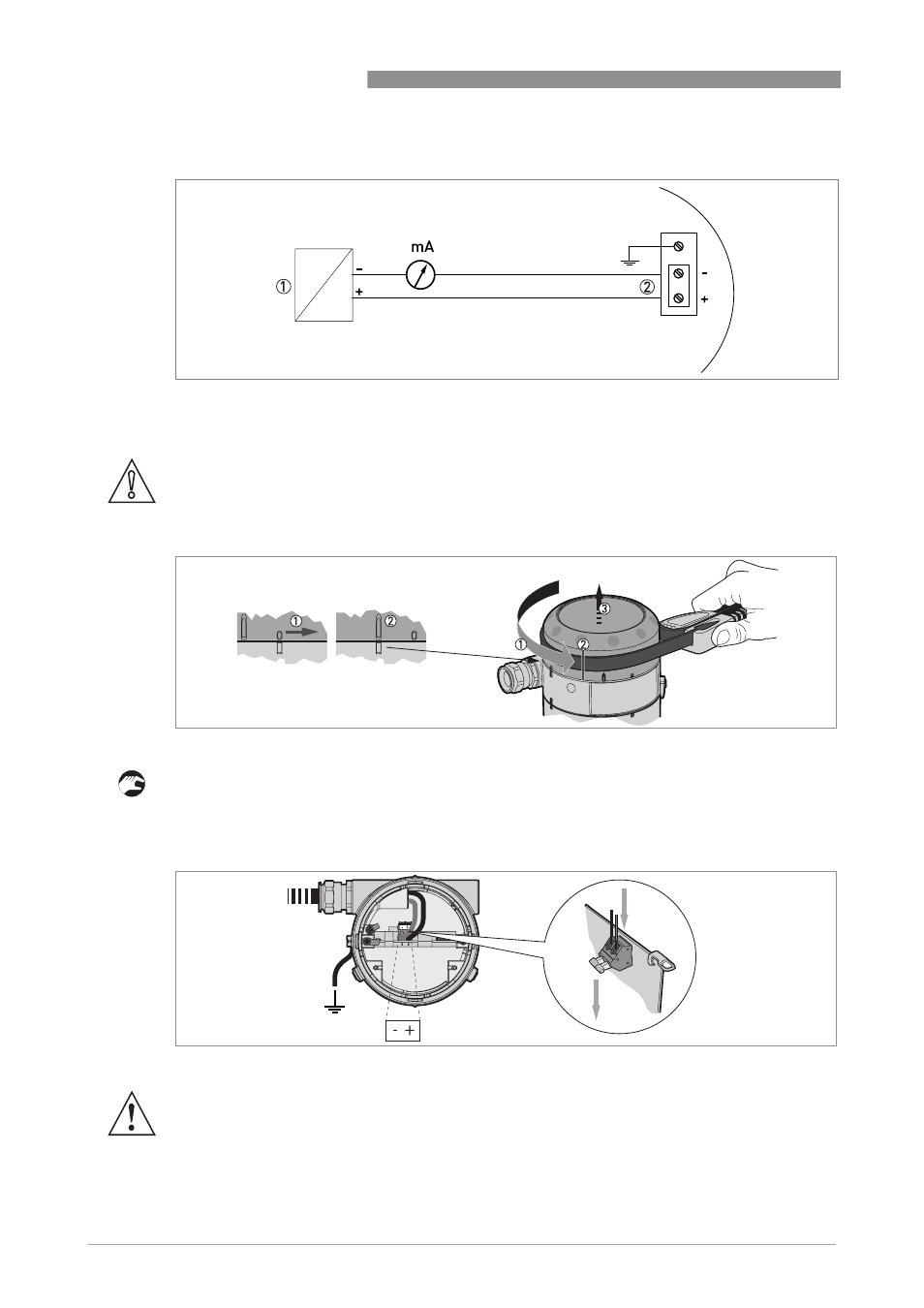

Pиcyнoк 4-2: Электрические схемы
1 Источник питания
2 Питание: 14...30 В пост. тока
Осторожно!
Убедитесь, что полярность подключения выполнена правильно.
Pиcyнoк 4-3: Как открыть крышку клеммного отсека
Pиcyнoк 4-4: Как подключить устройство к электрической цепи
Внимание!
Если не извлечь провода из-под крышки, то при установке дисплея на конвертер возможно
повреждение проводов.
