3
Монтаж
20
OPTIFLEX 1100 C
www.krohne.com 01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Натяните сигнальный трос, выходящий из последнего трубного сегмента. Усилие 10 кг.с / 22 lbf.
• Установите винт для крепления сигнального троса в колпачок на конце сенсора. Зажмите их с
помощью шестигранного ключа на 3 мм.
• Обрежьте сигнальный трос на 20 мм / 0,8¨ниже конца последнего трубного сегмента.
i Прибор подготовлен для установки на емкость.
Если длина сенсора была уменьшена, то необходимо ввести ее новое значение в настройки прибора
(ПРИМЕЧАНИЕ: для этого прибор должен быть снабжен дисплеем или сервисной панелью).
Дополнительные сведения, смотрите Быстрая настройка на странице 47.
Убедитесь, что натяжение сигнального троса выполнено правильно

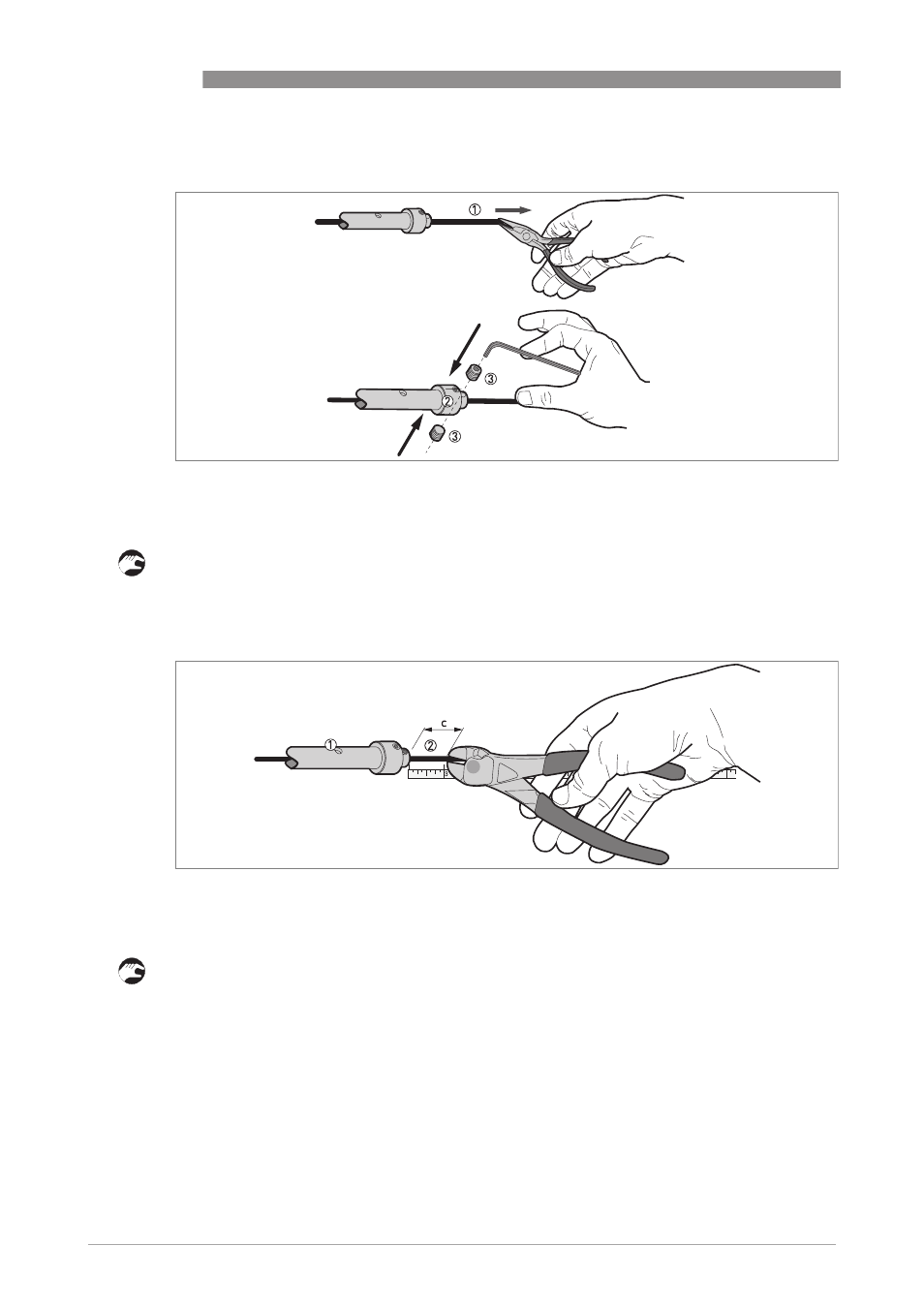

Pиcyнoк 3-14: Как собрать сегментированный коаксиальный сенсор: часть 4
1 Коаксиальный сенсор: сигнальный трос
2 Коаксиальный сенсор: колпачок на конце сенсора
3 2 зажимных винта HC M6×5
Обрежьте сигнальный трос до правильной длины
Pиcyнoк 3-15: Как собрать сегментированный коаксиальный сенсор: часть 5
c = 20 мм / 0,8¨
1 Коаксиальный сенсор: последний трубный сегмент
2 Коаксиальный сенсор: сигнальный трос
