8.1 Принцип измерения
Принцип измерения рефлекс радарного уровнемера (TDR) основан на проверенной технологии
измерения времени отражения сигнала (Time Domain Reflectometry).
При данном способе измерений электромагнитные импульсы малой мощности посылаются по
жесткому или гибкому волноводу каждую наносекунду. Эти импульсы движутся со скоростью света.
Когда импульсы достигают поверхности продукта, они отражаются от нее и возвращаются обратно в
электронный конвертер.
Прибор измеряет время между моментами отправки и приема импульса. Половина этого времени
соответствует расстоянию между расчетной точкой устройства (кромка фланца) и поверхностью
продукта. Время прохождения импульса преобразуется конвертером в токовый выходной сигнал
4...20 мА.
Пыль, пена, испарения, перемешивание среды, кипение жидкости, изменение давления,
температуры и плотности не влияют на работу прибора.
Измерение уровня рефлекс радарным методом (TDR)

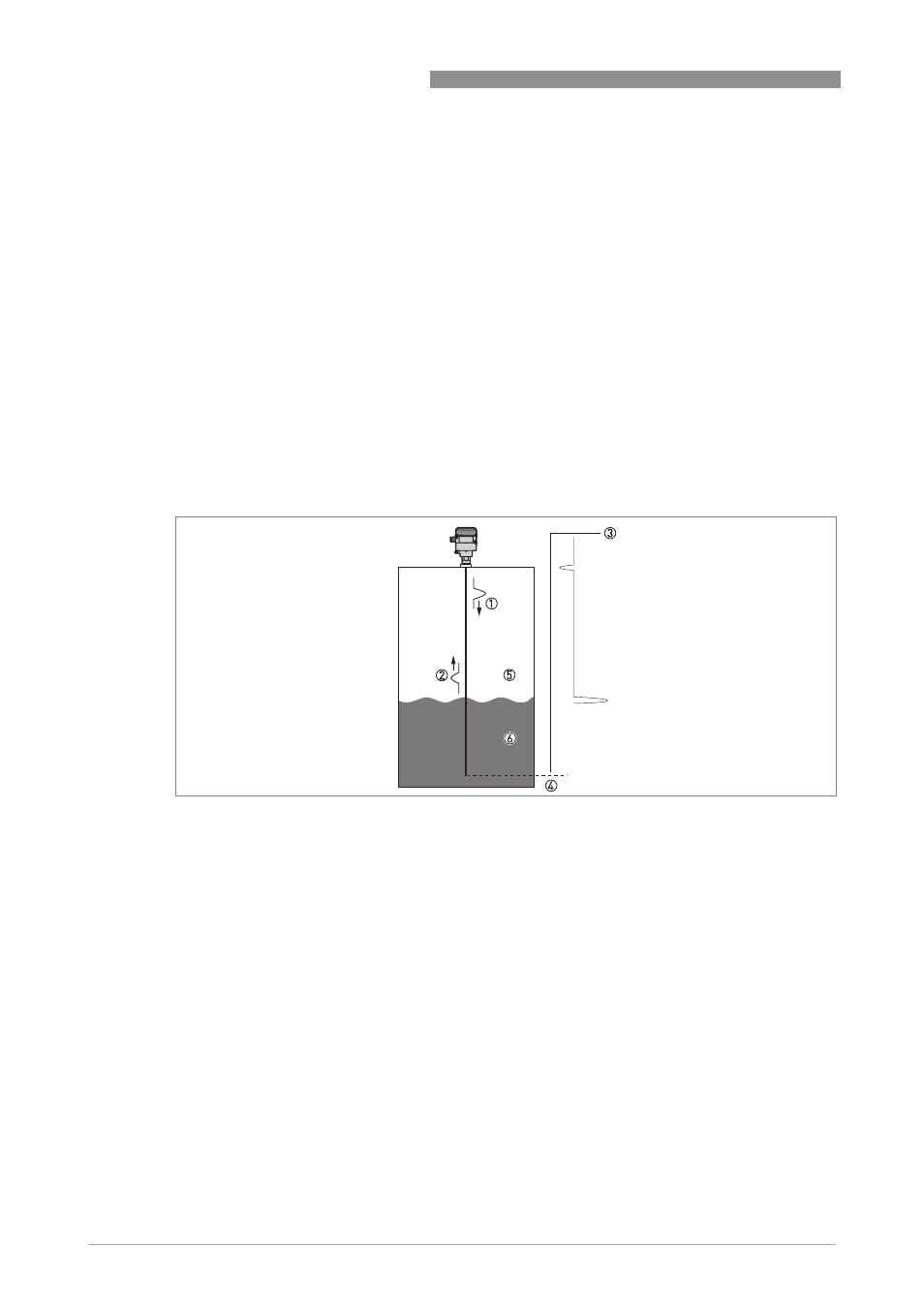

Pиcyнoк 8-1: Измерение уровня рефлекс радарным методом (TDR)
1 Излученный импульс
2 Отраженный импульс
3 Амплитуда импульса
4 Время прохождения сигнала
5 Воздух, ε
r
= 1
6 Жидкость, ε
r
≥ 1,6. Сыпучий продукт, ε
r
≥ 2,1.
