Монтаж
3
19
OPTIFLEX 1100 C
www.krohne.com 01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Обрежьте последний трубный сегмент.
• Установите последний трубный сегмент.
• Установите колпачок конца сенсора 2 на конец трубного сегмента. Затяните фиксирующий винт 3
с помощью шестигранного ключа на 3 мм.
Подгонка длины сенсора под высоту емкости

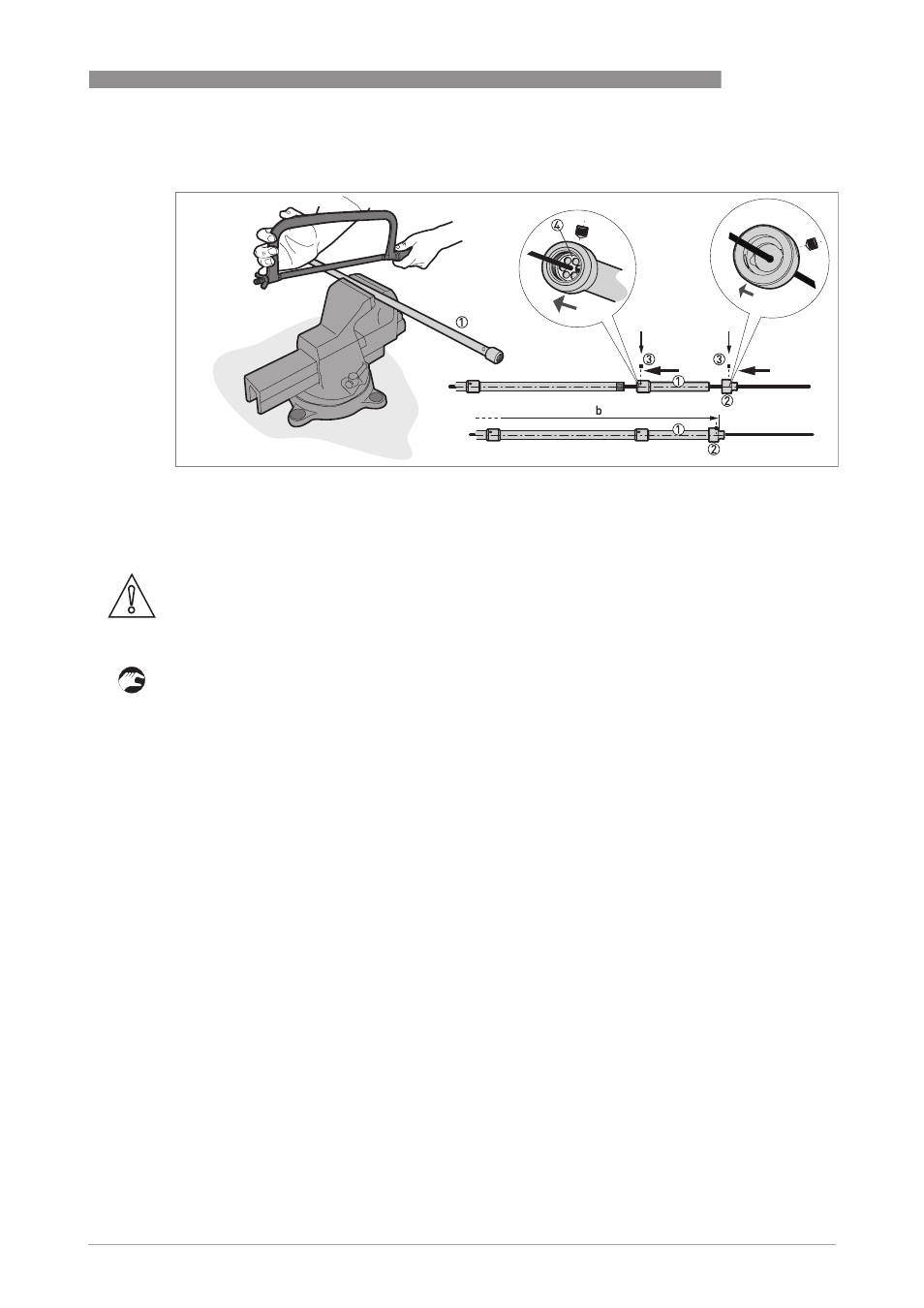

Pиcyнoк 3-13: Как собрать сегментированный коаксиальный сенсор
1 Коаксиальный сенсор: Последний трубный сегмент
2 Колпачок на конце сенсора
3 1 зажимной винт HC M6×5
4 Центрирующая пластиковая распорка
Осторожно!
Перед обрезанием сенсора, снимите последний трубный сегмент и удалите сигнальный трос.
После того, как вы вкрутите фиксирующий винт, коаксиальный сенсор разобрать будет
невозможно.
