Монтаж
3
13
OPTIFLEX 1100 C
www.krohne.com
01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Прикрепите груз.
• Вкрутите зажимные винты в груз. Зажмите их с помощью шестигранного ключа на 3 мм.
i
Прибор подготовлен для установки на емкость.
Если длина сенсора была уменьшена, то необходимо ввести ее новое значение в настройки
прибора(ПРИМЕЧАНИЕ: для этого прибор должен быть снабжен дисплеем или сервисной панелью).
Дополнительные сведения, смотрите Быстрая настройка на странице 47.
3.1.4 Расположение при монтаже
Крепление груза

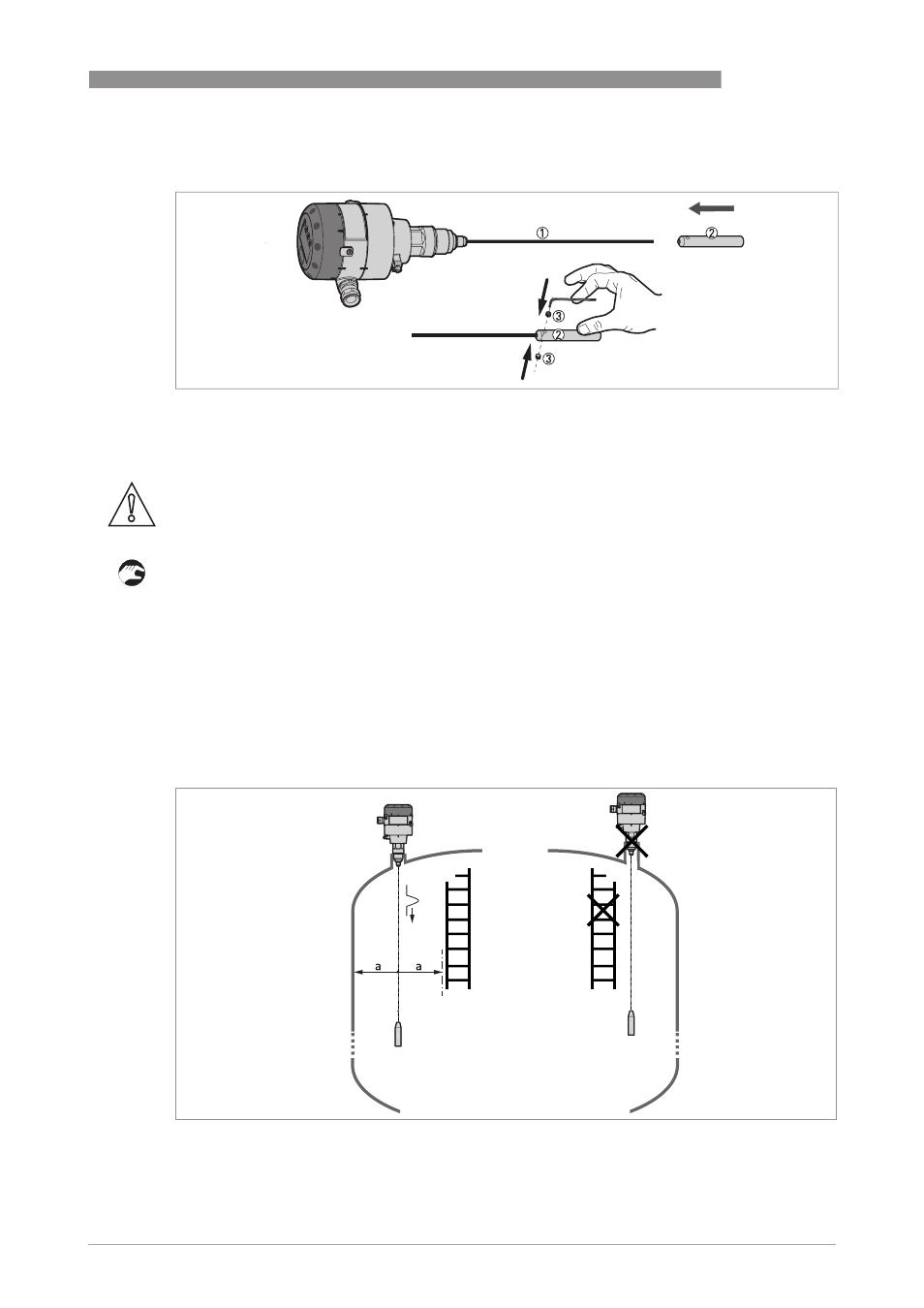

Pиcyнoк 3-4: Как собрать однотросовый сенсор: часть 2
1 Однотросовый сенсор
2 Груз
3 2 зажимных винта HC M6×5 для крепления груза
Осторожно!
Убедитесь, что конец троса полностью вошел внутрь груза.
Pиcyнoк 3-5: Тросовый сенсор: минимальное расстояние от стенок металлической емкости и остальных металлических объектов
a
≥ 300 мм / 12¨
