Как подготовить таблицу преобразования.
• Войдите в меню оператора.
• Нажмите 6 раз кнопку [
   ], [>] и 2 раза кнопку [    ] для перехода к пункту меню 2.7.2 Ед.длины.
• Нажмите кнопку [    ] и [    ] для поиска нужной единицы длины для таблицы преобразования.
• Нажмите кнопку [^ ^ ^ ^] для перехода к уровню подменю.
• Нажмите кнопку [    ] для перехода к пункту меню 2.7.3 Ед. преобр. (единица преобразования)
• Нажмите кнопку [    ] и [    ] для поиска нужной единицы преобразования для таблицы
преобразования.
• Нажмите кнопку [^ ^ ^ ^] для перехода к уровню подменю и затем кнопки U и > для перехода к пункту
меню 2.8.1 Ввод таблицы.
• Нажмите кнопку [>] для заполнения таблицы преобразования. Укажите необходимое количество
записей в таблице.
• Введите значение уровня и нажмите [^ ^ ^ ^].
• Введите преобразованное значение и нажмите [^ ^ ^ ^].
• Повторяйте последние 2 действия до окончательного заполнения таблицы.
Прибор может создавать до 30 записей в таблице преобразования (уровень - объем или уровень -
масса). В качестве опорной точки для таблицы преобразования служит дно емкости (как
представлено в пункте меню 2.3.1 Высот.емк-ти).
Чем больше записей будет в таблице преобразования, тем точнее будет измеряться объем
продукта:
• Кривая изменения профиля поверхности.
• Места резких изменений поперечного сечения
Обратите внимание на приложенный рисунок:

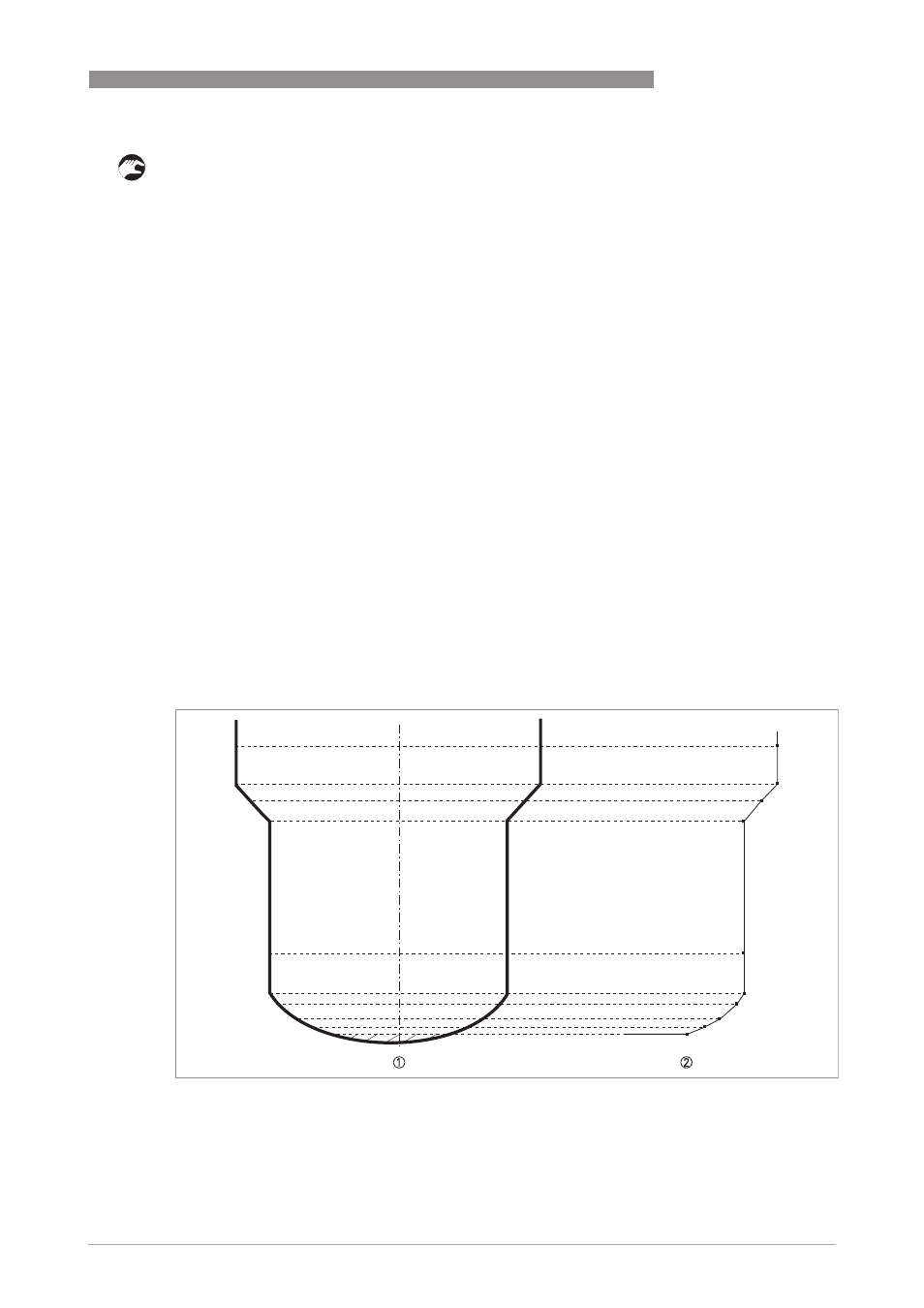

Pиcyнoк 6-3: Выбранные точки для таблицы объема или массы
1 Емкость с опорными точками
2 Емкость модель с нанесенными точками
