Монтаж
3
23
OPTIFLEX 1100 C
www.krohne.com 01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
3.3.2 Транспортировка и переноска
3.3.3 Как собрать однотросовый сенсор
• Вкрутите контргайку 3 на отрезок резьбы, выходящий из технологического присоединения 1.
• Вкрутите контргайку 3 на отрезок резьбы в начале сенсора 2.
• Вкрутите контргайку 4 на отрезок резьбы в начале сенсора 2. Используйте два 8 мм гаечных
ключа для затяжки контргайки и соединительной муфты.
• Используйте соединительную муфту для подсоединения сенсора к отрезку резьбы, выходящему
из технологического присоединения. Используйте два 8 мм гаечных ключа для затяжки верхней
контргайки и соединительной муфты.

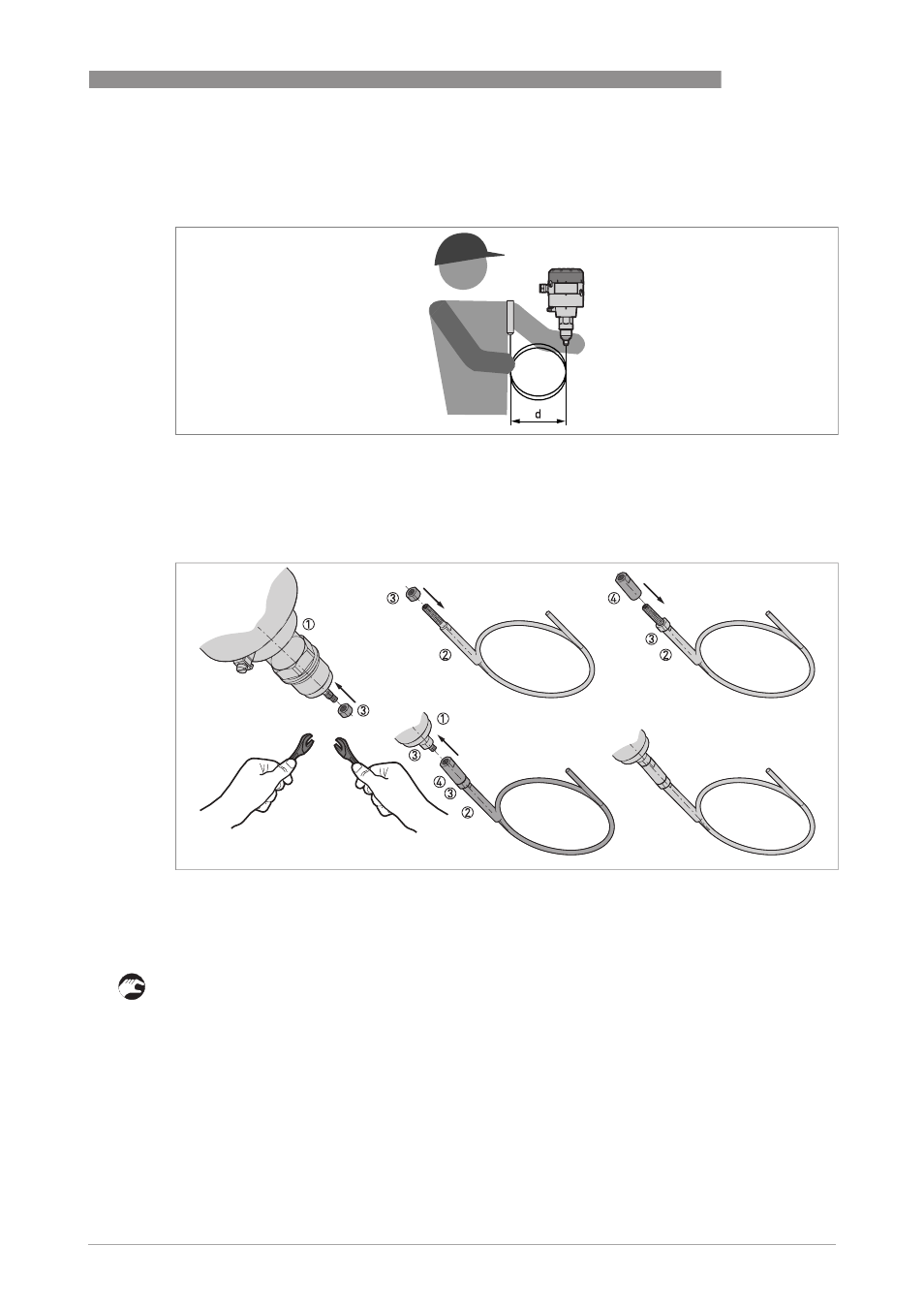

Pиcyнoк 3-19: Как удерживать прибор
d > 100 мм / 4¨
Подсоединение сенсора к конвертеру
Pиcyнoк 3-20: Как собрать ∅4 мм / 0,15¨ однотросовый сенсор: часть 1
1 Конвертер и технологическое присоединение
2 Сенсор
3 Контргайка
4 Соединительная муфта
