3
Монтаж
18
OPTIFLEX 1100 C
www.krohne.com 01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Измерьте длину сенсора (со всеми присоединенными сегментами).
• Отметьте длину сенсора, необходимую для вашего применения, прямо на тросе.
• Снимите последний трубный сегмент сенсора.
Подгонка длины сенсора под высоту емкости

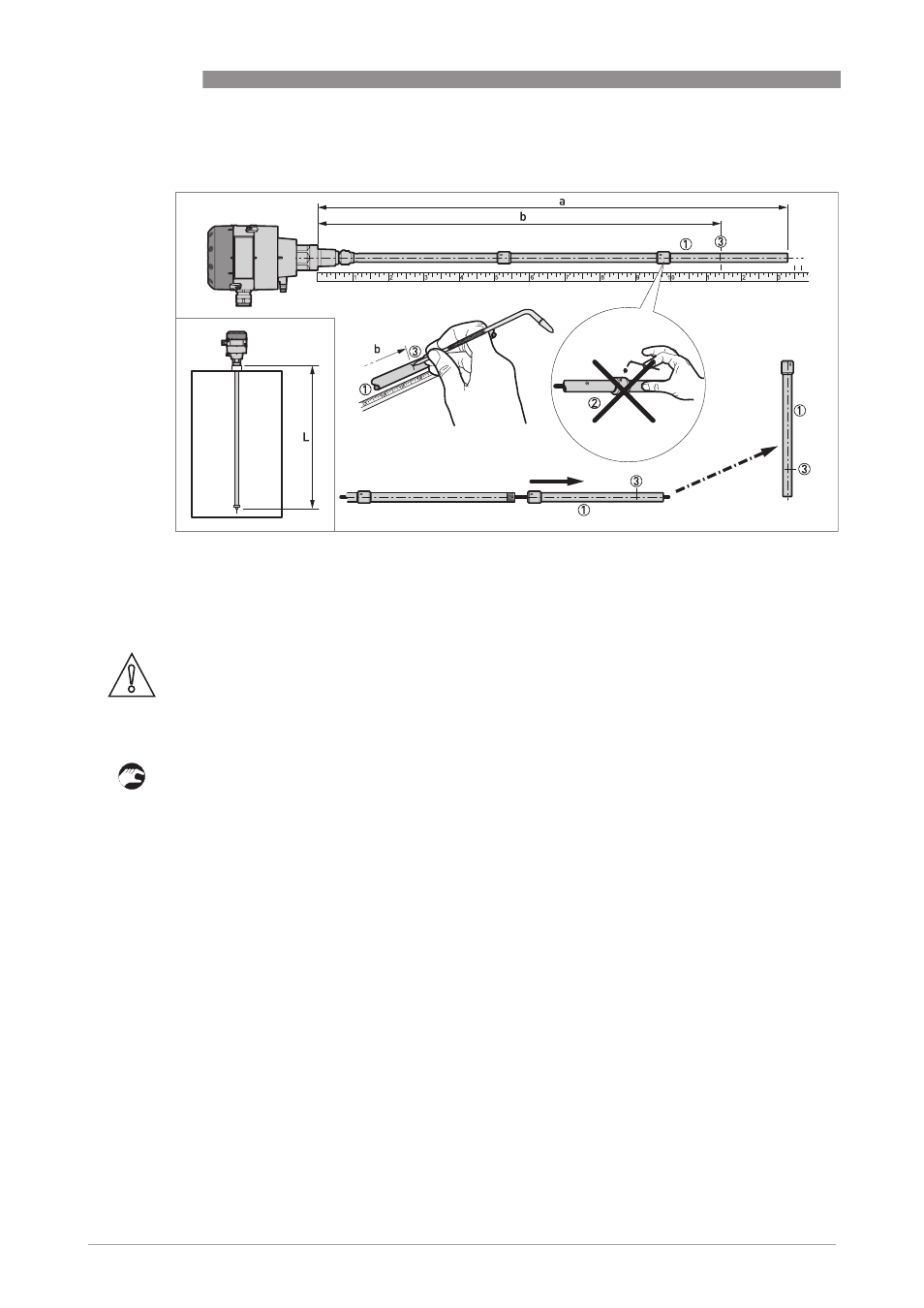

Pиcyнoк 3-12: Как собрать сегментированный коаксиальный сенсор: часть 2
a = Длина поставленного сенсора (со всеми присоединенными сегментами, но без колпачка на конце сенсора)
b = Необходимая длина трубки сенсора = полная длина сенсора, L - 15 мм / 0,6¨
1 Коаксиальный сенсор: Последний трубный сегмент
2 Не вставляйте фиксирующий винт в последний трубный сегмент! Убедитесь, что длина сенсора соответствует длине емкости.
3 Сделайте отметку - чтобы обрезать трубный сегмент на нужную длину
Осторожно!
При необходимости уменьшить длину сенсора не вставляйте фиксирующий винт в последний
трубный сегмент!
Проверьте, что длина сенсора соответствует длине емкости. Добавьте длину колпачка на
конце сенсора (15 мм / 0,6¨), чтобы получить полную длину сенсора.
