6
Эксплуатация
58
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
6.1.1
Экран дисплея в режиме измерения с 2 или 3 измеряемыми значениями
6.1.2
Экран дисплея в режиме выбора подменю и функций, 3 строки
P

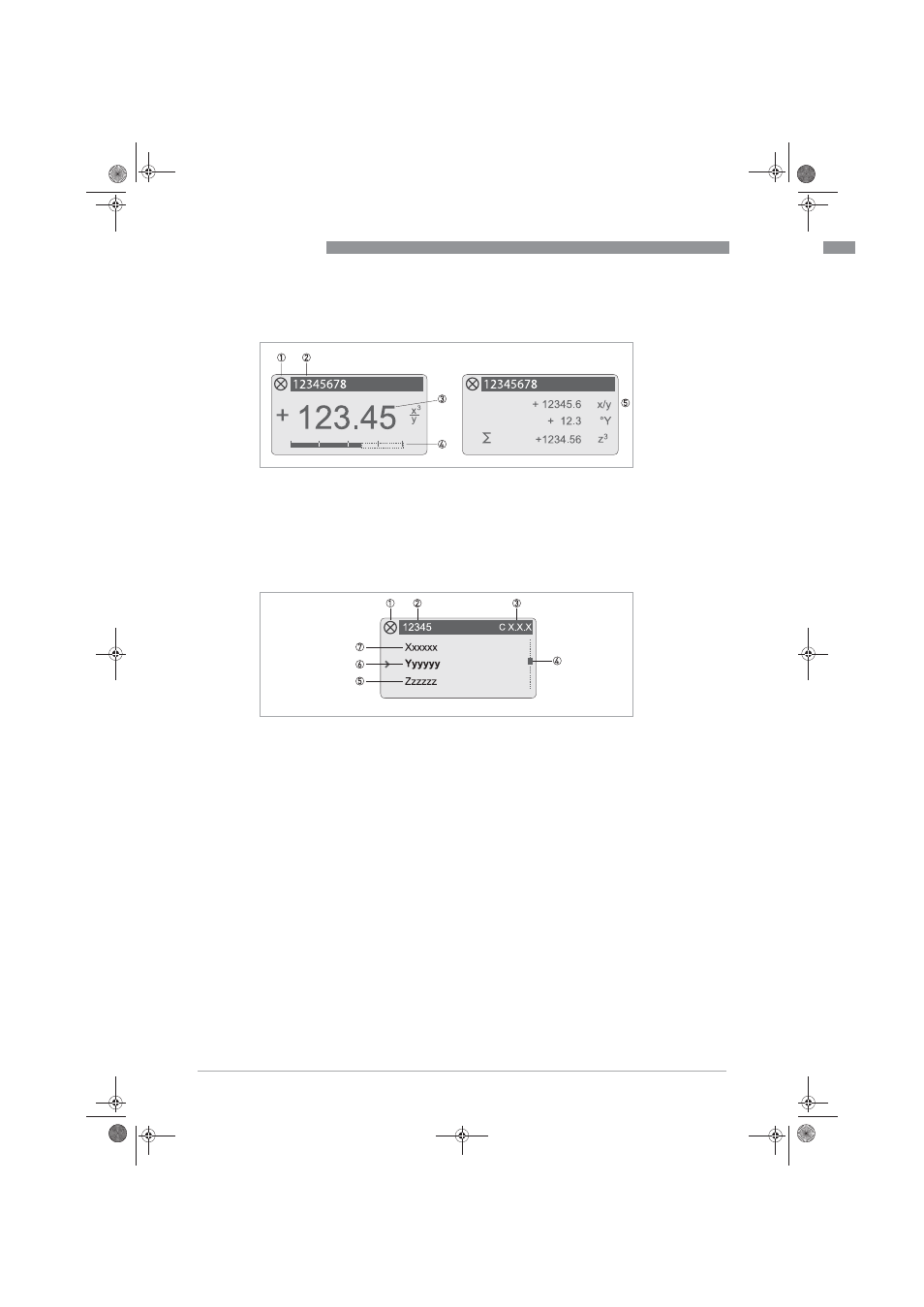

иcyнoк 6-2: Пример для экрана дисплея в режиме измерения с 2 или 3 измеряемыми значениями
1 Отображает возможное сообщение о состоянии в перечне сообщений о состоянии прибора
2 Номер технологической позиции (отображается только в том случае, если был заранее введен оператором)
3 1-ый измеряемый параметр отображается крупным шрифтом
4 Отображение в виде шкального индикатора
5 Отображение с 3 измеряемыми значениями
P
иcyнoк 6-3: Экран дисплея в режиме выбора подменю и функций, 3 строки
1 Отображает возможное сообщение о состоянии в перечне сообщений о состоянии прибора
2 Наименование меню, подменю или функции
3 Номер, относящийся к пункту 6
4 Отображает позицию в списке меню, подменю или функций
5 Следующее меню, подменю или функция
(
символы _ _ _ в данной строке означают, что достигнут конец списка)
6 Актуальное меню, подменю или функция
7 Предыдущее меню, подменю или функция
(
символы _ _ _ в данной строке означают, что достигнуто начало списка)
