8
Технические характеристики
118
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
8.4
Снижение номинальных значений давления
EN 1092-1
A =
Углеродистая сталь C22.8 / B = Нержавеющая сталь 1.4404
P

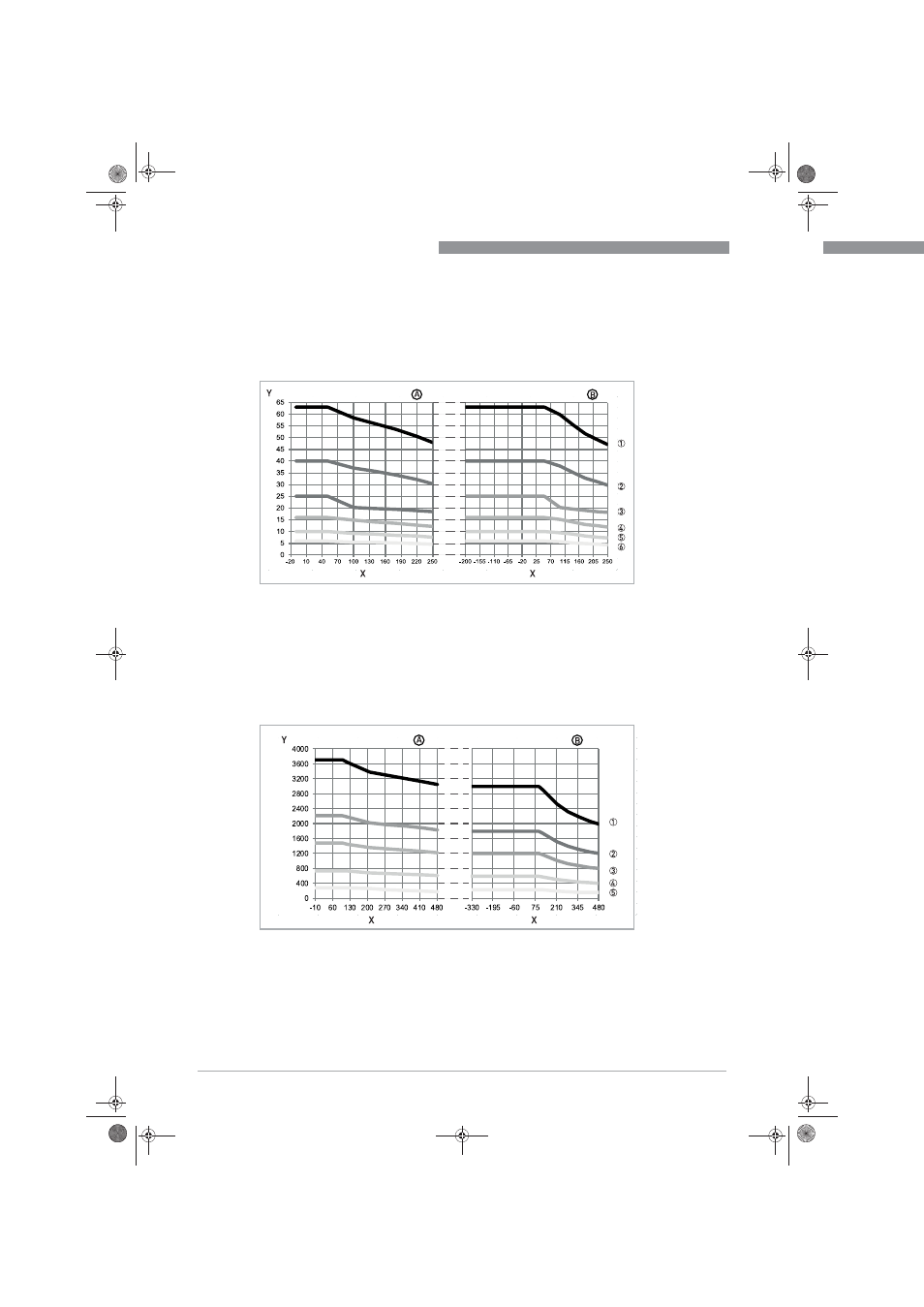

иcyнoк 8-2: X = Температура [°C] / Y = Давление [бар]
1 PN63
2 PN40
3 PN25
4 PN16
5 PN10
6 PN6
Для температур до -25°C другие материалы доступны по запросу.
ASME B16.5
A =
Углеродистая сталь ASTM A105N / B = Нержавеющая сталь SS 316L
P
иcyнoк 8-3: X = Температура [°F] / Y = Давление [фунт/кв.дюйм]
1 1500 lb
2 900 lb
3 600 lb
4 300 lb
5 150 lb
Фланцы из углеродистой стали могут использоваться при температуре до -29°F. Для более низких температур используется
низкотемпературная углеродистая сталь (LTCS). Ниже -56°F используется нержавеющая сталь.
