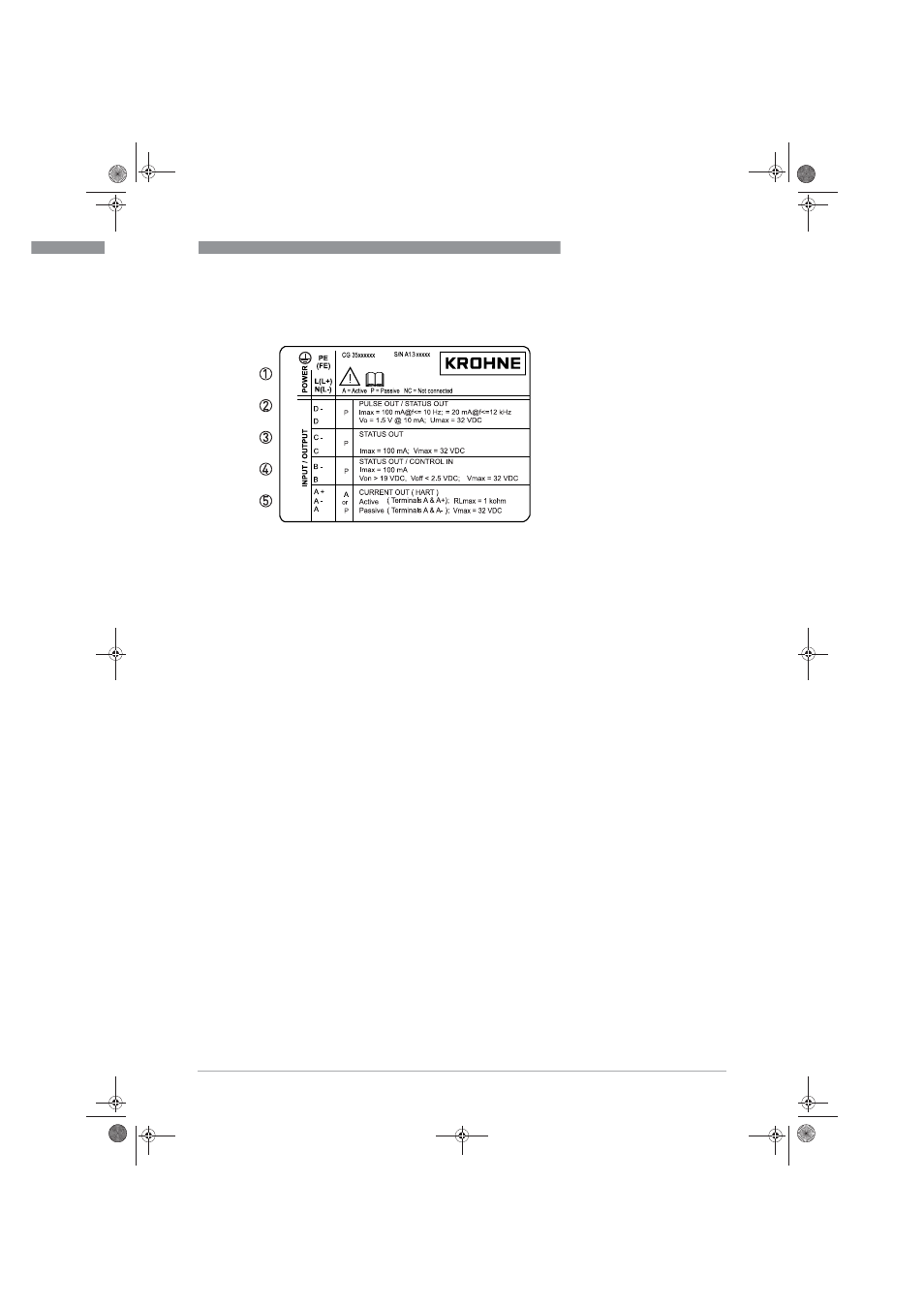

Электрическое подключение входных и выходных сигналов (на примере базовой версии)
• A = активный режим; конвертер сигналов обеспечивает электропитанием все подключенные
устройства
• P = пассивный режим; для работы подключенных устройств необходим внешний источник
питания
• N/C = соединительные клеммы не подключены
1 Электропитание (переменный ток: L и N; постоянный ток: L+ и L-; PE для ≥ 24 В перем. тока; FE для ≤ 24 В перем. и пост. тока)
2 Параметры электрических подключений для соединительной клеммы D/D-
3 Параметры электрических подключений для соединительной клеммы C/C-
4 Параметры электрических подключений для соединительной клеммы B/B-
5 Параметры электрических подключений для соединительной клеммы A/A-; клемма A+ используется только в базовой версии
