4
Электрический монтаж
50
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0,
ном.
= 6,3
В при I
ном.
< 1,9
мА
Контакт замкнут (вкл.): U
0,
ном.
= 6,3
В при I
ном.
> 1,9
мА
• Обнаружение обрыва кабеля:
U
0
≥ 8,1 В при I ≤ 0,1 мА
• Обнаружение короткого замыкания кабеля:
U
0
≤ 1,2 В при I ≥ 6,7 мА
• Символом X обозначаются клеммы A или B в зависимости от исполнения конвертера сигналов.
.
.
4.7.5
Входные/выходные сигналы искробезопасного исполнения Ex i
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
),
Вх./Вых. искробезопасного исполнения Ex i
• Соблюдайте полярность подключений.
• U
встр., ном.
= 20
В пост. тока
• I ≤ 22 мА
• R
L
≤ 450 Ом
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
P

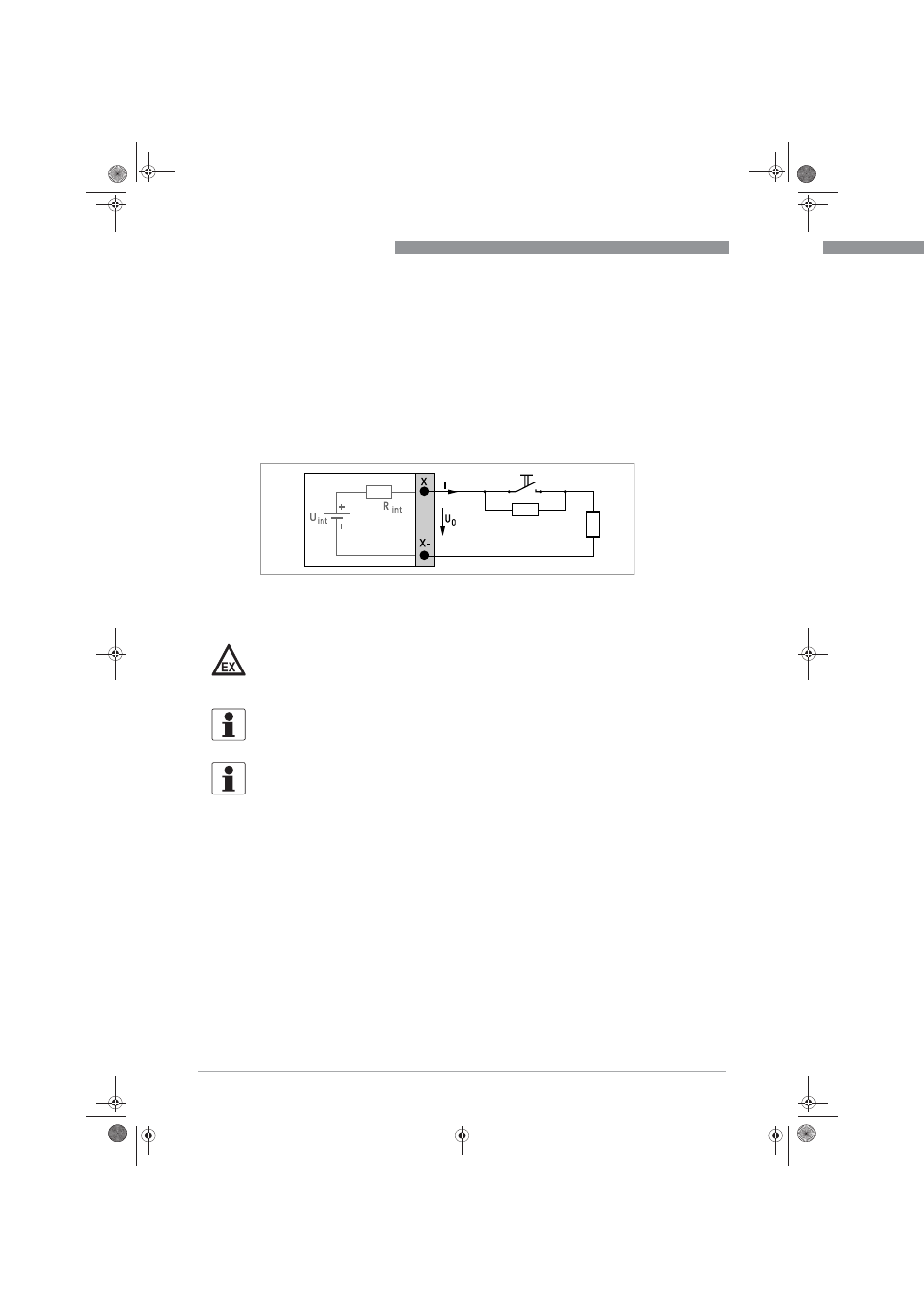

иcyнoк 4-22: Активный вход управления C
N
согласно требованиям NAMUR EN 60947-5-6
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
Подробная информация по электрическому подключению - смотрите Описание входных и
выходных сигналов на странице 35.
Информация!
• При частотах более 100 Гц необходимо использовать экранированные кабели для снижения
влияния электрических помех (ЭМС).
• Компактное и полевое исполнение: Экран подключается с помощью кабельных зажимов в
клеммном отсеке.
• Любая полярность подключения.
