4
Электрический монтаж
52
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
Пассивный импульсный и частотный выход P
N
NAMUR,
Вх./Вых. искробезопасного
исполнения Ex i
• Подключение в соответствии с EN 60947-5-6
• разомкнут:
I
ном.
= 0,43
мА
замкнут:
I
ном.
= 4,5
мА
• Символом X обозначаются клеммы B или D в зависимости от исполнения конвертера сигналов.
Пассивный вход управления, Вх./Вых. искробезопасного исполнения Ex i
• 5,5 В ≤ U
внеш.
≤ 32 В пост. тока
• I
макс.
= 6
мА при U
внеш.
≤ 24 В
I
макс.
= 6,5
мА при U
внеш.
≤ 32 В
• Точка переключения для определения состояния "контакт разомкнут или замкнут":
Контакт разомкнут (выкл.): U
0
≤ 3,5 В при I ≤ 0,5 мА
Контакт замкнут (вкл.): U
0
≥ 5,5 В при I ≥ 4 мА
• Символом X обозначаются соединительные клеммы B, если они доступны.
P

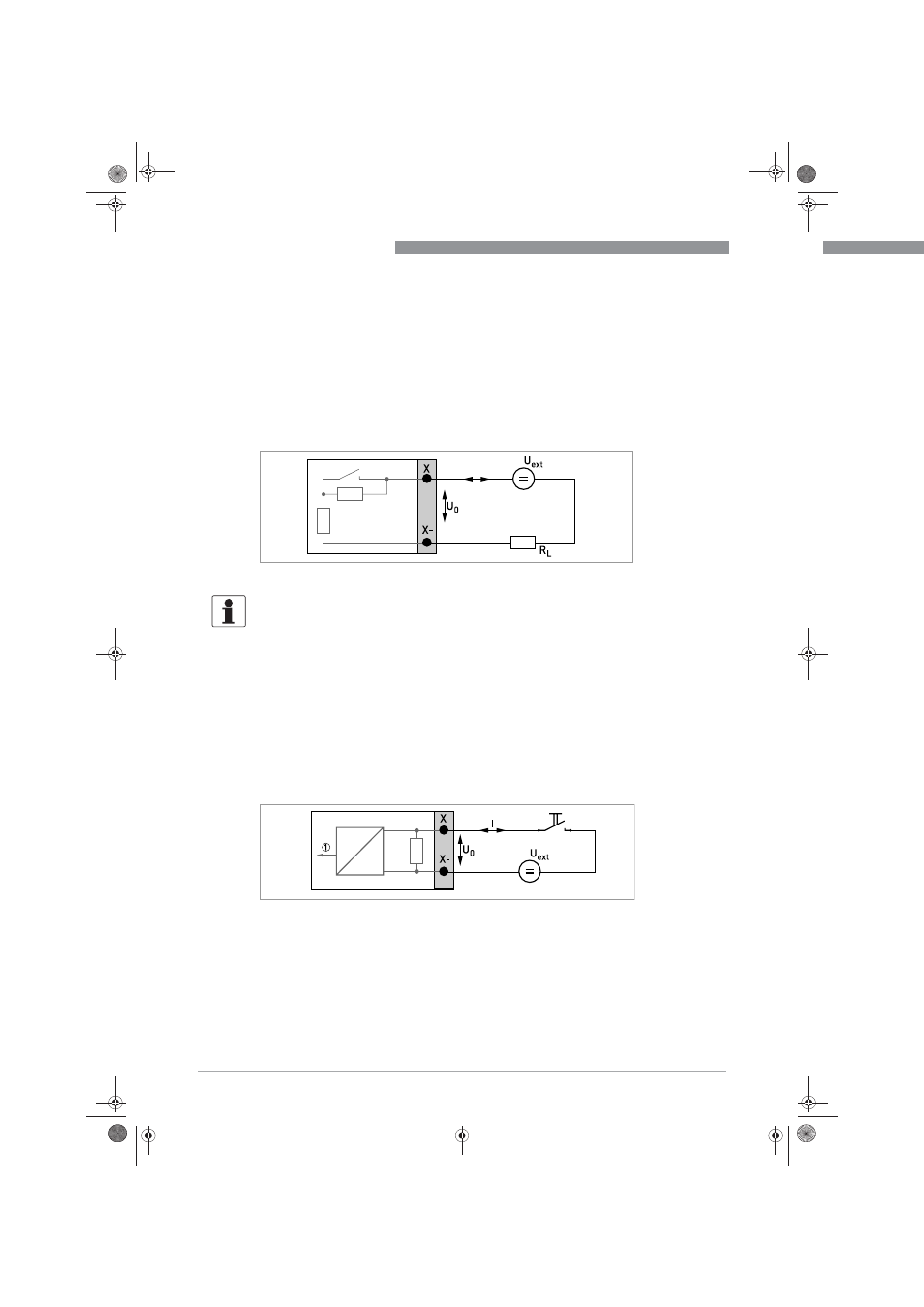

иcyнoк 4-25: Пассивный импульсный / частотный выход P
N
согласно требованиям NAMUR EN 60947-5-6 Exi
Информация!
• Любая полярность подключения.
P
иcyнoк 4-26: Пассивный управляющий вход C
p
Exi
1 Сигнал
