3
Монтаж
20
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
3.6
Условия монтажа
3.6.1
Входной и выходной прямой участок
3.6.2
Отводы типа 2D или 3D
3.6.3
Т-образная секция
P

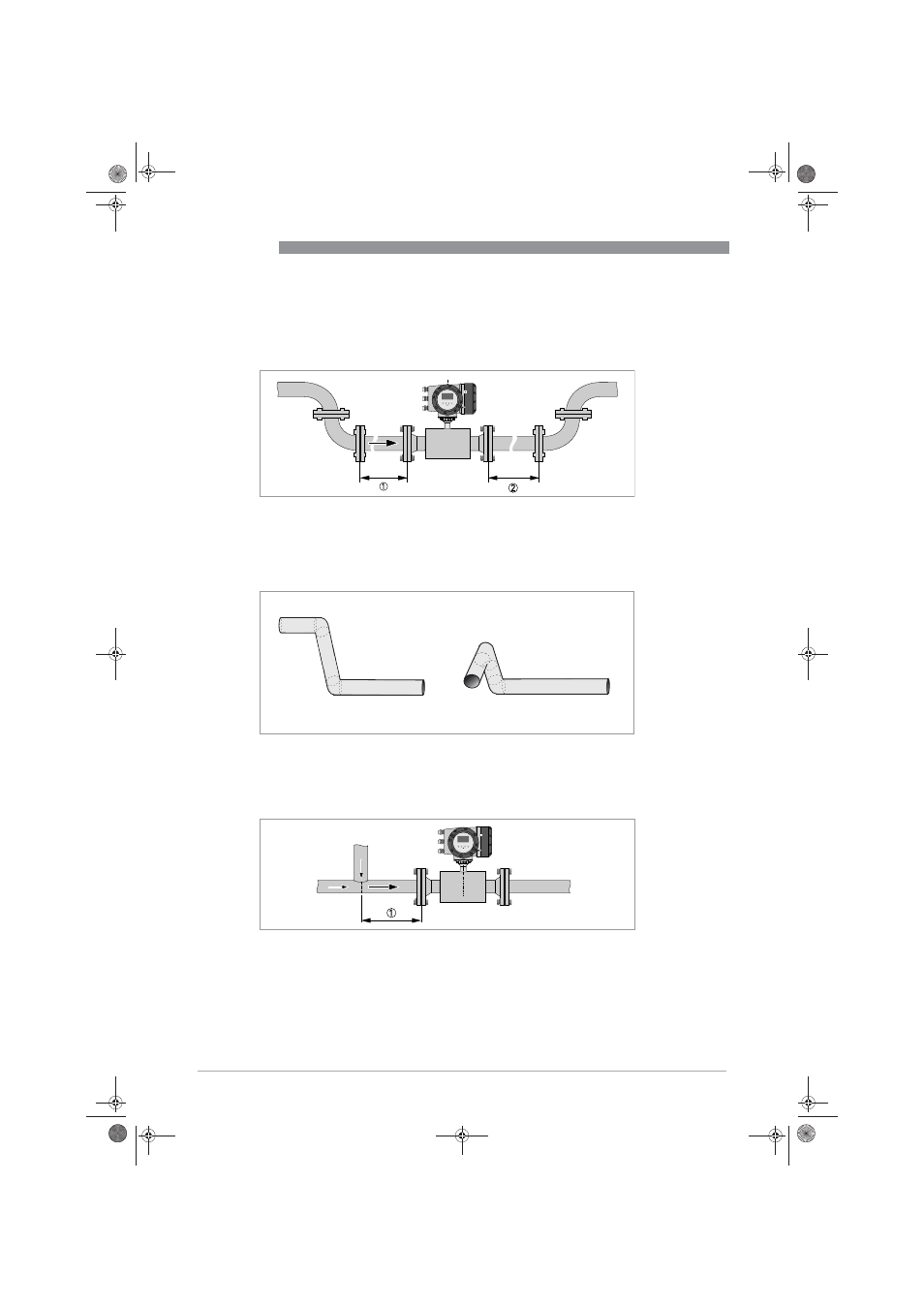

иcyнoк 3-3: Рекомендуемые длины прямых участков на входе и выходе прибора
1 Смотрите главу "Отводы типа 2D или 3D"
2 ≥ 3 DN
P
иcyнoк 3-4: Отводы типа 2D и 3D, перед расходомером
1 Отводы типа 2D: ≥ 5 DN; отводы типа 3D: ≥ 10 DN
P
иcyнoк 3-5: Расстояние после Т-образной секции
1 ≥ 5 DN
.book Page 20 Wednesday, December 18, 2013 1:32 PM
