Технические характеристики
8
109
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
8.3

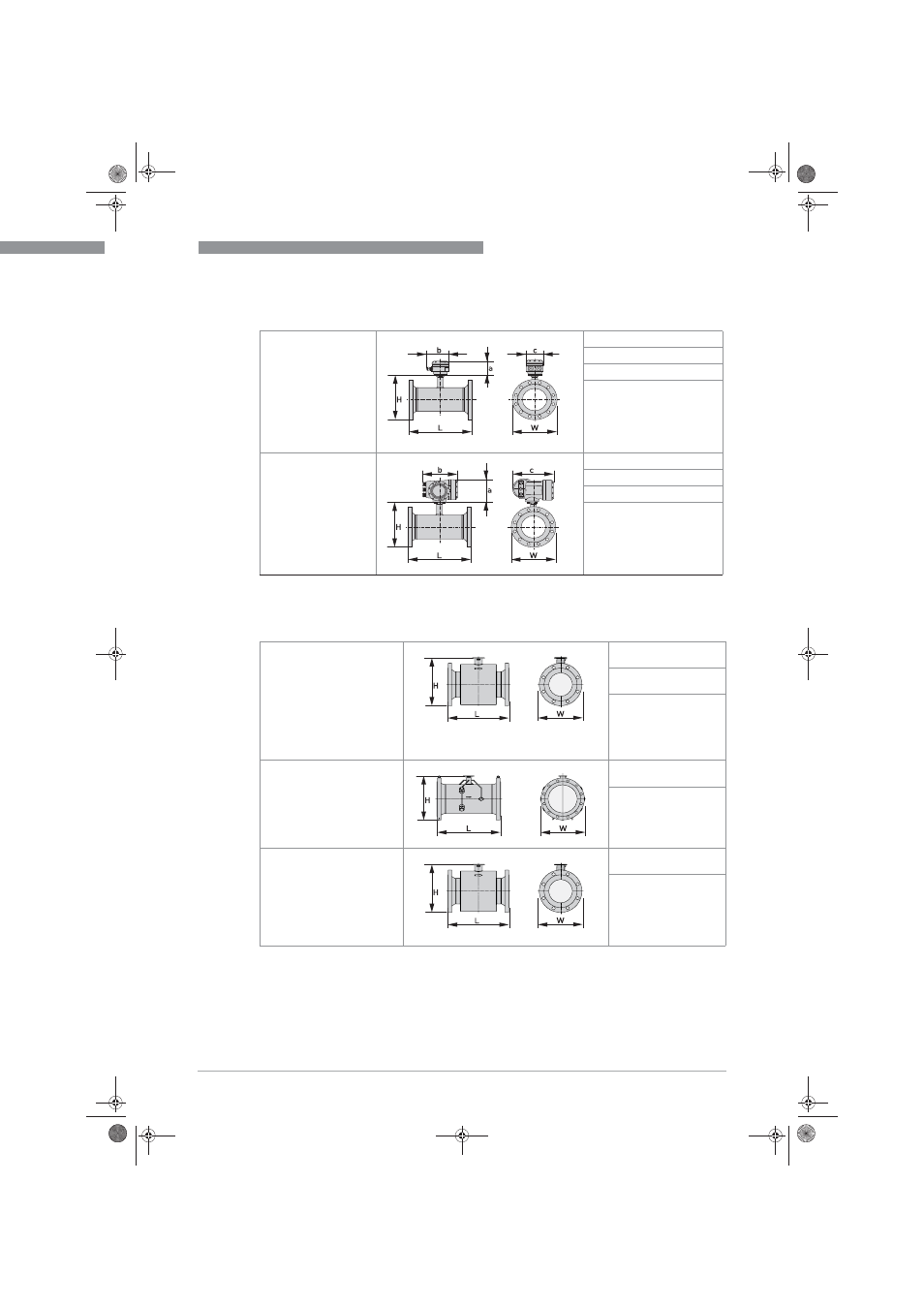

Габаритные размеры и вес
8.3.1
Модификации
Информация по всем габаритным размерам и опциям представлена в таблицах на следующих
страницах (таблицы не окончательны)
Примечание; Исполнения в соответствии с cCSAus (DN25...65 / 1...2,5") изготавливаются с усиленной
горловиной (из нержавеющей стали), которая на 3,6 мм / 0,14 дюйм выше.
Раздельное
исполнение
a = 88
мм / 3,5"
b = 139
мм / 5,5"
1
c = 106
мм / 4,2"
Общая высота = H + a
2
Компактное
исполнение
a = 155
мм / 6,1"
b = 230
мм / 9,1"
1
c = 260
мм / 10,2"
Общая высота = H + a
2
1 Значение может варьироваться в зависимости от используемых кабельных вводов.
2 Значение зависит от исполнения
Стандартное исполнение и
Исполнение для
расширенного
температурного диапазона
-
Исполнение для
высоковязких жидкостей -
Криогенное исполнение;
≤ DN300 / 12"
DIN: L= 250...500
мм /
9,8"...19,7"
ANSI: L= 250...500
мм /
9,8"...19,7"
*
для криогенного
исполнения -
исполнения HV -
исполнения XXT;
ANSI: L= 250...550
мм /
9,8"...21,7"
Стандартное исполнение;
≥ DN350 / 14"
DIN: L= 500..600
мм /
19,7"...23,6"
ANSI: L= 500...800
мм /
19,7"...31,5"
Исполнение для
расширенного
температурного диапазона
-
Исполнение для
высоковязких жидкостей -
Криогенное исполнение;
≥ DN350 / 14"
DIN: L= 500...700
мм /
19,7"...27,6"
ANSI: L= 550...850
мм /
21,7"...33,5"
