4
Электрический монтаж
44
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
4.7.4
Модульные входные/выходные сигналы и полевые шины
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
),
модульная версия Вх./Вых.
• U
встр., ном.
= 24
В пост. тока
• I ≤ 22 мА
• R
L
≤ 1 кОм
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
),
модульная версия Вх./Вых.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L,
макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Осторожно!
Соблюдайте полярность подключений.
Информация!
• Подробная информация по электрическому подключению - смотрите Описание входных и
выходных сигналов на странице 35.
• Информация об электрическом подключении полевых шин представлена в соответствующей
документации.
Информация!
• При частотах более 100 Гц необходимо использовать экранированные кабели для снижения
влияния электрических помех (ЭМС).
• Компактное и полевое исполнение: Экран подключается с помощью кабельных зажимов в
клеммном отсеке.
• Любая полярность подключения.
P

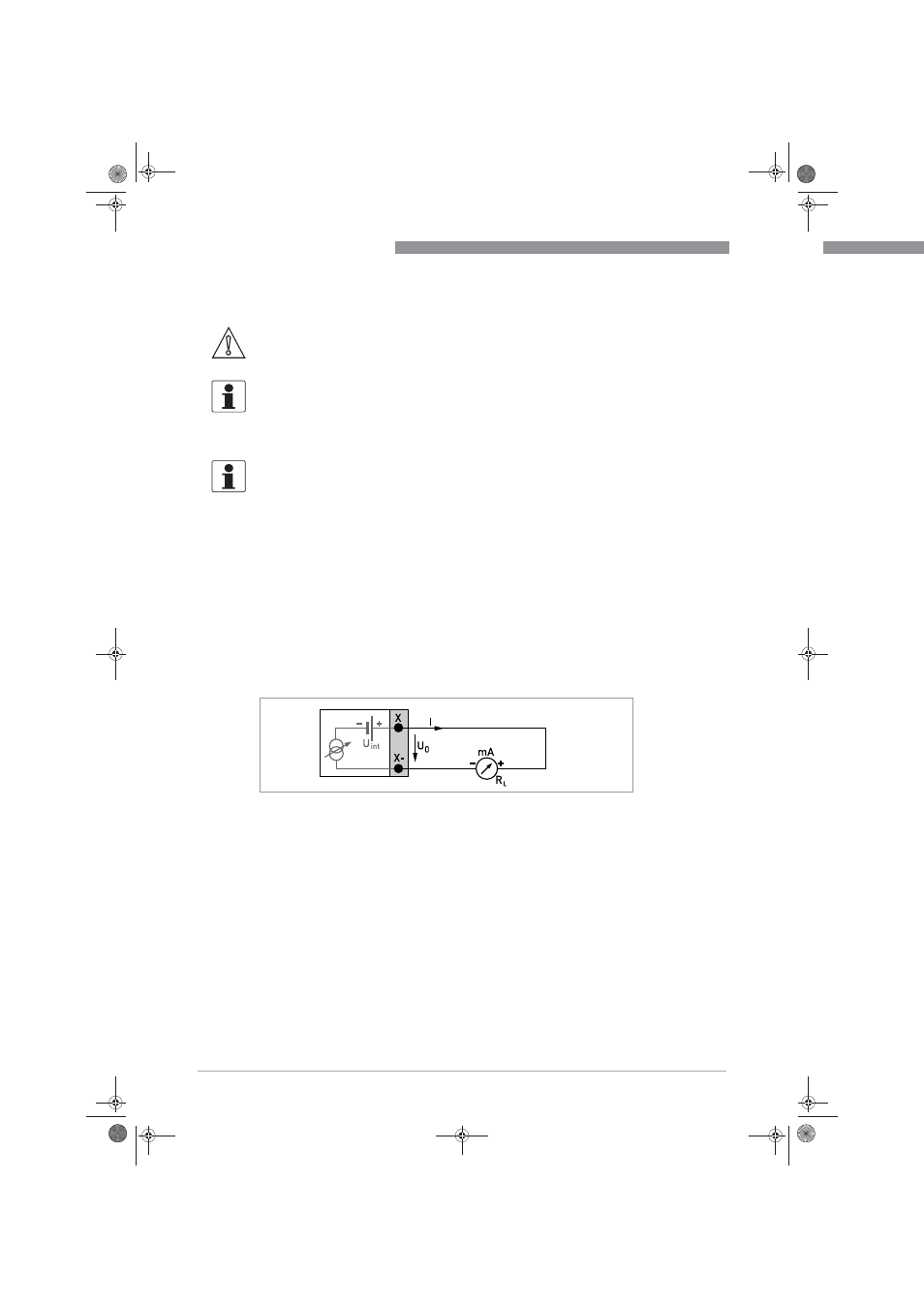

иcyнoк 4-12: Активный токовый выход I
a
