Электрический монтаж
4
47
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
Пассивный импульсный и частотный выход P
N
NAMUR,
модульная версия Вх./Вых.
• Подключение в соответствии с EN 60947-5-6
• разомкнут:
I
ном.
= 0,6
мА
замкнут:
I
ном.
= 3,8
мА
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
Активный выход состояния / предельный выключатель, модульная версия Вх./Вых.
• Соблюдайте полярность подключений.
• U
встр.
= 24
В пост. тока
• I ≤ 20 мА
• R
L
≤ 47 кОм
• разомкнут:
I
≤ 0,05 мА
замкнут:
U
0,
ном.
= 24
В при I = 20 мА
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
P

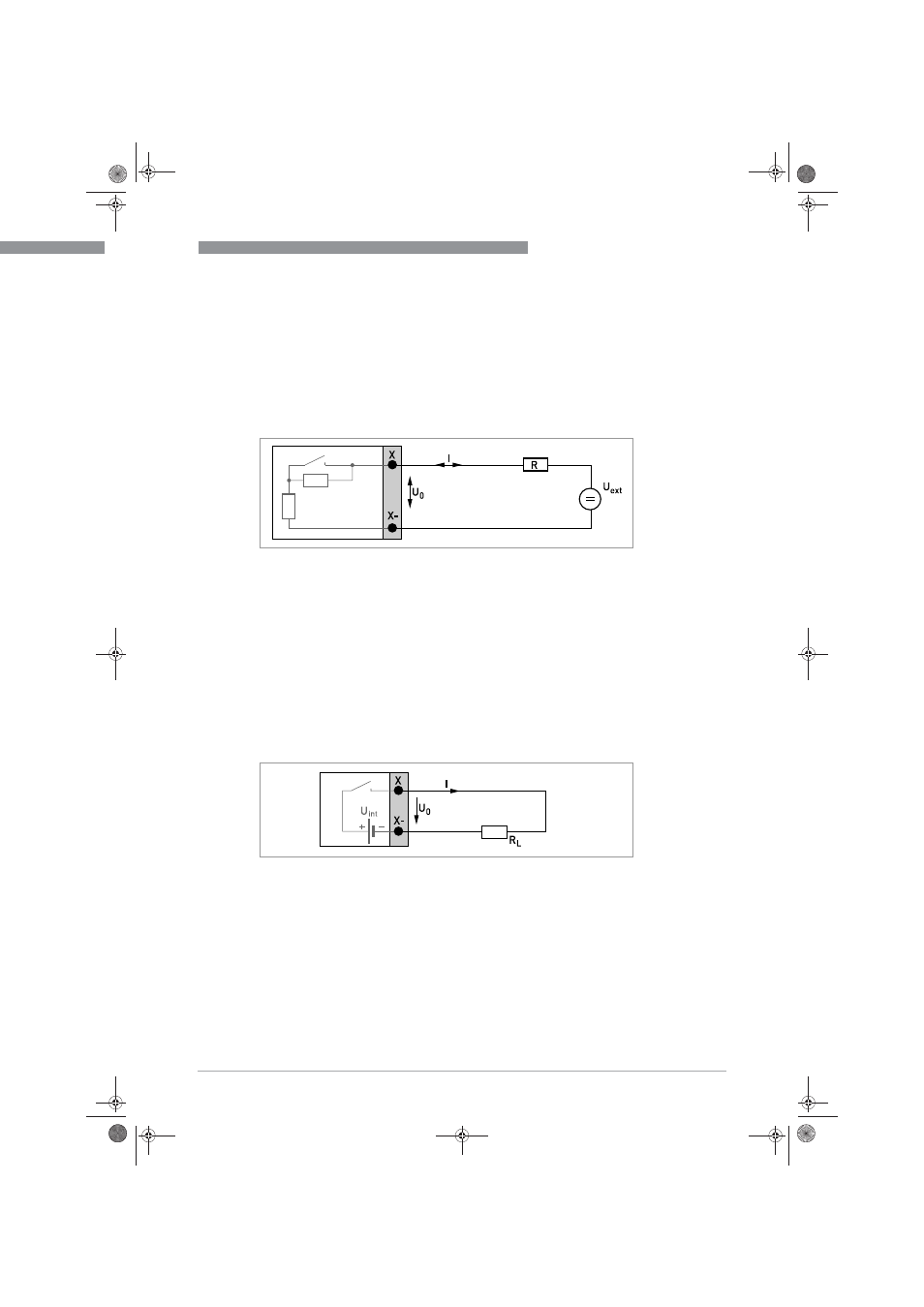

иcyнoк 4-16: Пассивный импульсный / частотный выход P
N
в соответствии с NAMUR EN 60947-5-6
P
иcyнoк 4-17: Активный выход состояния / предельный выключатель S
