4.7.6
Подключение протокола HART
®
Активное подключение протокола HART
®
(
двухточечное соединение)
Параллельное сопротивление для коммуникатора HART
®
должно составлять R
≥ 230 Ом.
Пассивное подключение протокола HART
®
(
многоточечное соединение)
• I: I
0%
≥ 4 мА
• Многоточечный режим I: I
фикс.
≥ 4 мА = I
0%
• U
внеш.
≤ 32 В пост. тока
• R ≥ 230 Ом
Информация!
• В базовой версии входных/выходных сигналов токовый выход на соединительных клеммах
A+/A-/A
всегда имеет наложенный протокол HART
®
.
• В модульной версии входных/выходных и входных/выходных сигналов искробезопасного
исполнения Ex i, только модуль токового выхода на соединительных клеммах C/C- имеет
наложенный протокол HART
®
.
P

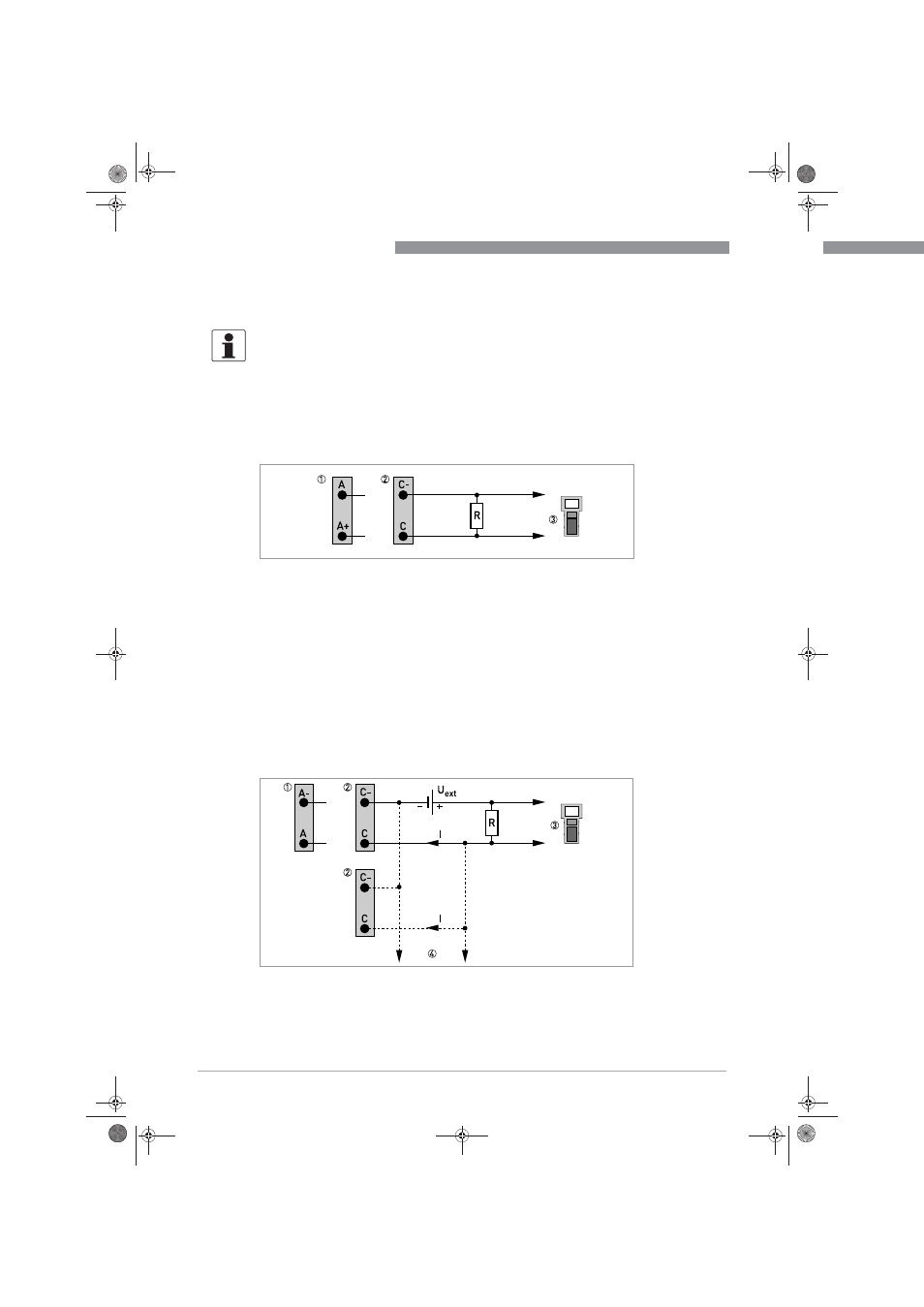

иcyнoк 4-28: Активный выход с протоколом HART
®
(I
a
)
1 Базовая версия входных / выходных сигналов: клеммы A и A+
2 Модульная версия входных / выходных сигналов: клеммы C- и C
3 Коммуникатор HART
®
P
иcyнoк 4-29: Пассивный выход с протоколом HART
®
(I
p
)
1 Базовая версия входных / выходных сигналов: клеммы A- и A
2 Модульная версия входных / выходных сигналов: клеммы C- и C
3 Коммуникатор HART
®
4 Другие устройства с протоколом HART
®
