3
Монтаж
24
OPTISONIC 3400
www.krohne.com 12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
3.7 Монтаж
3.7.1 Смещение фланцев
3.7.2 Монтажное положение прибора
3.8 Крепление корпуса конвертера полевого исполнения, раздельное
исполнение
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤ 0,5 мм / 0,02"

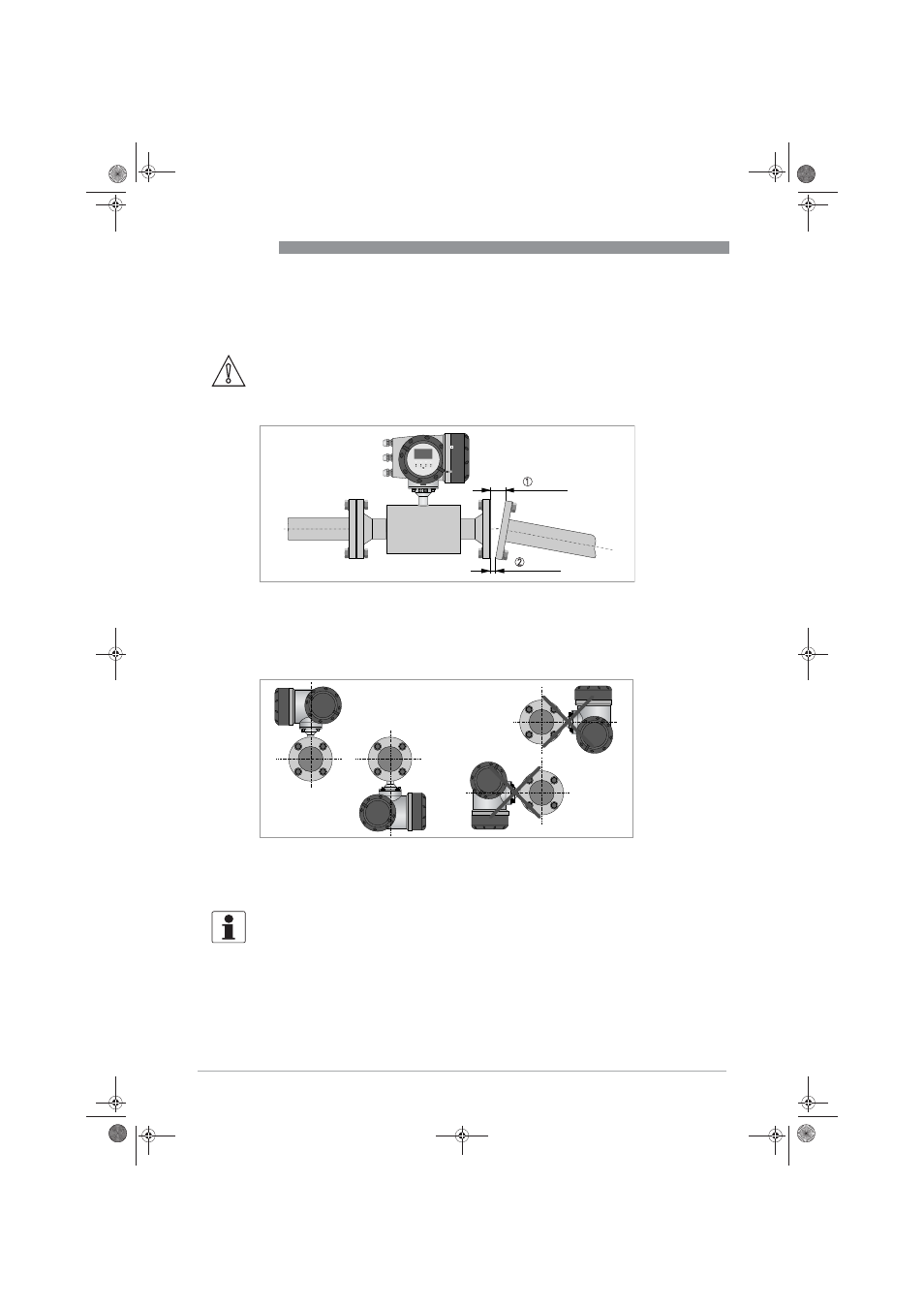

P иcyнoк 3-13: Смещение фланцев
1 L макс.
2 L мин.
P иcyнoк 3-14: Монтаж в горизонтальном и вертикальном положении
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
