Электрический монтаж
4
41
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297401 - HB OPTISONIC 3400 -ru- R02
4.7.3
Базовая версия входных/выходных сигналов
Активный токовый выход (HART
®
),
базовая версия Вх./Вых.
• U
встр., ном.
= 24
В пост. тока, номин. значение
• I ≤ 22 мА
• R
L
≤ 1 кОм
Пассивный токовый выход (HART
®
),
базовая версия Вх./Вых.
• U
встр., ном.
= 24
В пост. тока, номин. значение
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L
≤ (U
внеш.
- U
0
) / I
макс.
Осторожно!
Соблюдайте полярность подключений.
Информация!
Подробная информация - смотрите Описание входных и выходных сигналов на странице 35 и
смотрите Подключение протокола HART® на странице 54.
P

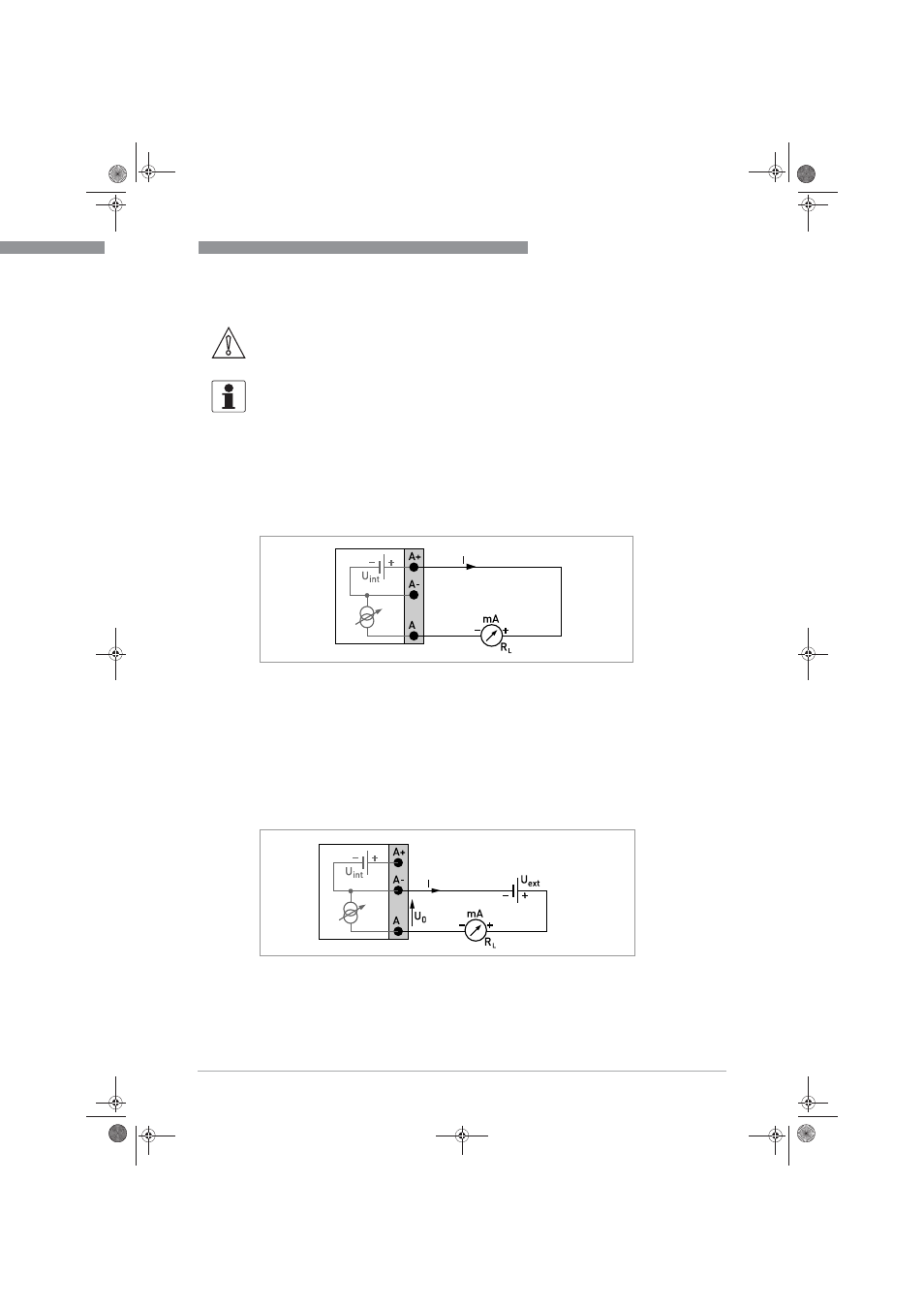

иcyнoк 4-7: Активный токовый выход I
a
P
иcyнoк 4-8: Пассивный токовый выход I
p
