17
RQT8459
HDMI – это интерфейс нового поколения для цифровых устройств. При подключении к устройству, совместимому с HDMI, передается несжатый
цифровой аудио- и видеосигнал. Высокое качество цифрового аудио- и видеосигнала достигается при помощи только одного шнура. При
подключении к ТВЧ (High Definition Television), совместимому с HDMI, выходной видеосигнал можно переключить на уровень 1080i или 720p ВЧ.
≥Пожалуйста, используйте кабели HDMI только с соответствующим логотипом (как показано на обложке).
≥При подключении к телевизору, не совместимому с CPPM (Content Protection for Prerecorded Media,
➡ 73) (Защита аудиовизуальных
данных), диски DVD-Audio, защищенные от копирования, не смогут воспроизводиться через гнездо HDMI. Подключите аудиокабели
(красный, белый) или 21-штыревой кабель СКАРТ
§
к соответствующим гнездам.
≥При подключении к телевизору, который совместим только с 2-канальным выходом, 3-канальный (или более) звуковой сигнал будет
микшироваться (
➡ 73, Микширование) и выводиться как 2-канальный (некоторые диски не могут микшироваться).
≥Для устройств, совместимых с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection) (Защита цифровых
данных с высокой пропускной способностью), оснащенных цифровым входом DVI (мониторы ПК и т.д.):
В зависимости от модели устройства, при подключении с помощью коммутирующего кабеля DVI/HDMI изображение может
искажаться или не воспроизводиться вообще. (Звуковой сигнал не воспроизводится).
§
Только когда устройство подключено к телевизору Panasonic (VIERA)
≥При подключении к усилителю, несовместимому с CPPM (Content Protection for Prerecorded Media,
➡ 73), диски DVD-Audio,
защищенные от копирования, не смогут воспроизводиться через гнездо HDMI. Подключите усилитель с помощью цифрового
оптического кабеля или аудиокабелей (красный, белый).
Подключение с помощью гнезда HDMI (High Definition Multimedia Interface)
(Мультимедийный интерфейс высокой четкости)
Относительно функции HDAVI Control
При подключении к телевизору Panasonic (VIERA) или ресиверу (усилителю) с функцией HDAVI Control появляется возможность
проводить взаимосвязанные операции. (
➡ 53, Операции с подключенным телевизором [HDMI-кoнтpoль (HDAVI Control
TM
)/Q Link])
≥Нельзя использовать кабели, не совместимые с HDMI.
≥Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.
Рекомендуемые запасные части: RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.

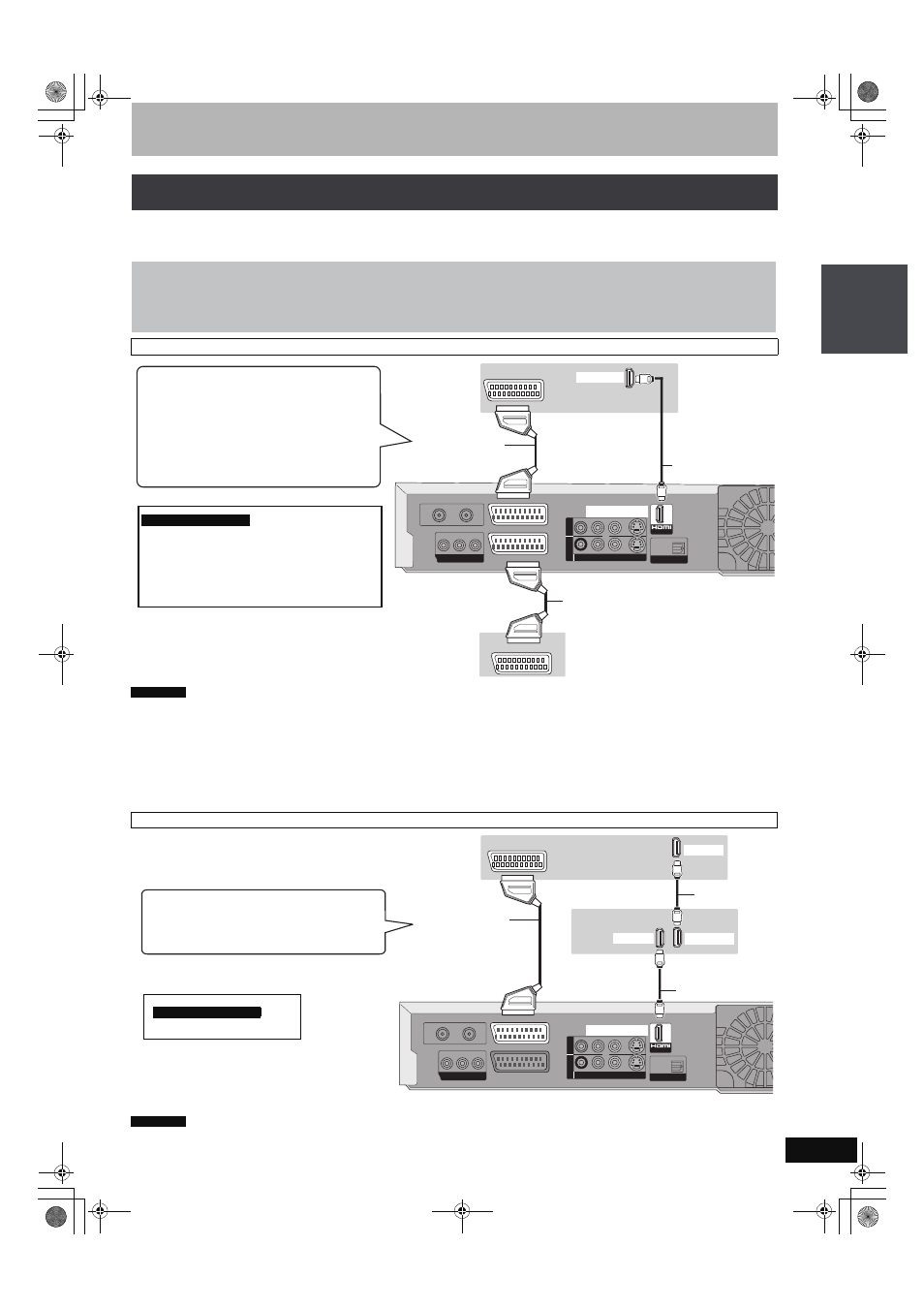

Подключение к телевизору, совместимому с HDMI
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
AV2 (DECODER/EXT)
AV1 (TV)
PR
PB
Y
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
RF
RF
IN
IN
RF
RF
OUT
OUT
AV OUT
HDMI AV OUT
AV
HDMI IN
AV OUT
21-штекерный
кабель СКАРТ с
полной
разводкой
21-штекерный
кабель СКАРТ
Задняя панель данного аппарата
Задняя панель цифрового/
спутникового ресивера или
декодера
Кабель HDMI
Задняя панель
телевизора
Подключение к телевизору Panasonic (VIERA)
После подключения 21-штыревого кабеля
СКАРТ появляется возможность использовать
следующие функции.
≥Прямая запись с телевизора (
➡ 53)
≥Просмотр изображения с цифрового/
спутникового ресивера или декодера
(В этом случае убедитесь, переключен ли
телевизионный вход в положение “AV”).
≥Установите “HDMI-упpaвлeниe/Q Link” в
положение “HDMI и Q Link” (
➡ 62).
(Настройка по умолчанию – “HDMI и Q Link”.)
≥Установите “Цифpoвoй aудиoвыхoд” в положение
“HDMI и oптичecкий” (
➡ 62).
(Настройка по умолчанию– “HDMI и oптичecкий”.)
Необходимая настройка
Примечания
Подключение к телевизору и усилителю, совместимым с HDMI
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
I
N
OUTO
U
T
AV2
(
DECODER/EXT
)
AV1
(
TV
)
PR
PB
Y
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
RF
RF
IN
IN
RF
RF
OUT
OUT
AV OUT
HDMI AV OUT
HDMI IN
HDMI IN
HDMI OUT
AV
Задняя панель данного аппарата
Кабель HDMI
Кабель HDMI
21-штекерный
кабель СКАРТ с
полной разводкой
Задняя панель телевизора
Задняя панель
усилителя
Подключение к телевизору Panasonic
(VIERA)
➡ выше
➡ выше
Необходимая настройка
Примечания
ОПЕР
А
ЦИЯ 1
П
од
ключ
ение
