16
RQT8459

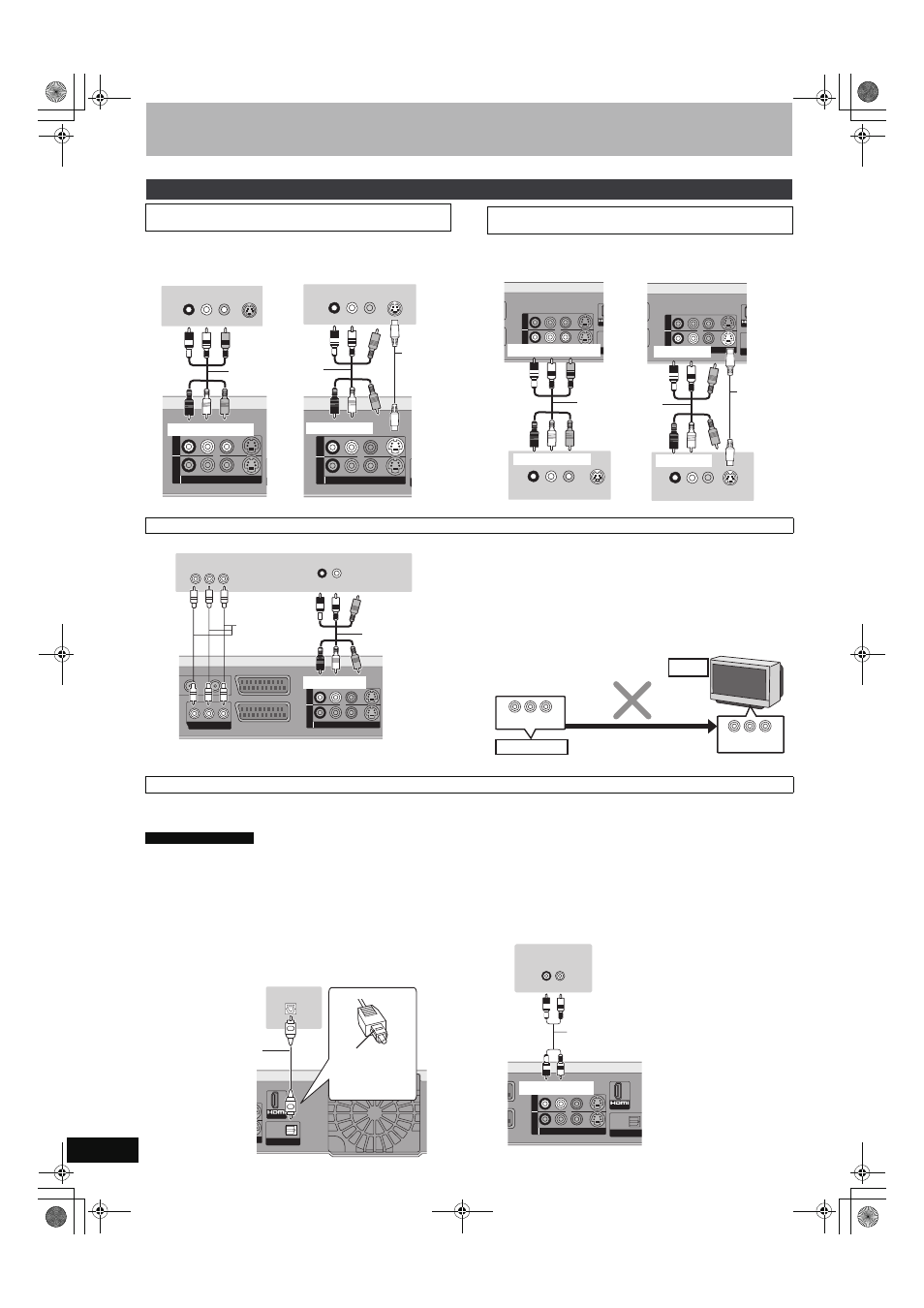

ОПЕРАЦИЯ 1 Подключение
При использовании гнезда S VIDEO OUT изображение будет
более естественным, чем при использовании гнезда VIDEO
OUT. (Конечный результат зависит от телевизора.)
При использовании гнезда S VIDEO изображение будет более
естественным, чем при использовании гнезда VIDEO.
(Конечный результат зависит от телевизора.)
Подавая на гнезда COMPONENT VIDEO чересстрочный или
прогрессивный (строчный) видеосигнал (
➡ 73), можно получить более
чистое изображение, чем при использовании входа S VIDEO OUT.
≥Соедините гнезда одинакового цвета.
При использовании обычного телевизора (ЭЛТ: с
электроннолучевой трубкой)
Используйте компонентный выход и установите прогрессивный вывод на
“Выкл.” (заводская настройка
➡ 61), даже если телевизор поддерживает
прогрессивную развертку, поскольку прогрессивный сигнал может вызвать
некоторое мерцание изображения на экране. Также это относится к
мультисистемным телевизорам, работающим в режиме PAL.
О прогрессивном выходном сигнале (
➡ 18)
∫ Подключение усилителя с цифровым входным гнездом
≥Для прослушивания многоканального окружающего звука DVD-Video,
подключите усилитель с Dolby Digital, DTS и декодерами MPEG.
“Цифpoвoй aудиoвыхoд” в меню Нач. наст. (
➡ 61)
≥Для достижения наилучшего качества воспроизведения звука с
диска подключите устройство к усилителю с помощью
цифрового оптического аудиокабеля и к телевизору с помощью
кабеля HDMI, а также установите “Цифpoвoй aудиoвыхoд” на
“Тoлькo oптичecкий” в меню Нач. наст. (
➡ 62). В этом случае
звуковой сигнал выводится из усилителя, а не из телевизора.
≥Перед покупкой цифрового оптического аудиокабеля (не
прилагается), проверьте форму гнезд соединяемой аппаратуры.
≥Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
≥Даже если использовать это подключение, при воспроизведении
DVD-Audio будет выводиться 2-канальный звук.
∫ Подключение стереофонического усилителя
Другие подключения
Подключение телевизора через гнезда AUDIO/
VIDEO или S VIDEO
OP
DIGI
(PC
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
OPT
DIGIT
(PCM
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
Красный Белый Желтый
Красный Белый Желтый
Задняя панель данного аппарата
Аудио/Видео
кабель
(прилагается)
Задняя панель телевизора
Задняя панель данного аппарата
Кабель
S Video
Задняя панель телевизора
Красный Белый
Красный Белый
Подключение видеомагнитофона через гнезда
AUDIO/VIDEO или S VIDEO
OP
OPTICA
DIG
DIGITAL A
(PC
(PCM/BIT
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
I
N
OUTO
U
T
AV
R L
AUDIO OUT
VIDEO
OUT
S VIDEO
OUT
OP
OPTICA
DIG
DIGITAL A
(PC
(PCM/BIT
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
AV
R L
AUDIO OUT
VIDEO
OUT
S VIDEO
OUT
Задняя панель данного аппарата
Красный Белый Желтый
Аудио/Видео
кабель
(прилагается)
Красный Белый Желтый
Задняя панель видеомагнитофона
Кабель
S Video
Красный Белый
Красный Белый
Задняя панель данного аппарата
Задняя панель видеомагнитофона
Подключение телевизора с входами COMPONENT VIDEO
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
I
N
OUTO
U
T
AV2 (DECODER/EXT)
AV1 (TV)
P
R
P
B
Y
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
RF
RF
IN
IN
RF
UT
OUT
AUDIO IN
R L
P
R
P
B
Y
COMPONENT
VIDEO IN
Красный Белый
Красный Белый
Видеокабель
Аудио/Видео
кабель
(прилагается)
Задняя панель телевизора
Задняя панель данного аппарата
COMPONENT VIDEO OUT
COMPONENT
VIDEO IN
CRT
Данный аппарат
Прогрессивный
выходной сигнал
Подключение усилителя или системного компонента
Необходимая настройка
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
EO
VIDEO
OPTICAL IN
AV OUT
Оптический
цифровой
аудиокабель
При подключении
не допускайте
сгибания под
острым углом.
Задняя панель
данного аппарата
Вставьте до
конца, этой
стороной вверх.
Задняя панель
усилителя
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
AUDIO IN
R L
AV OUT
Красный Белый
Красный Белый
Аудиокабель
Задняя панель данного
аппарата
Задняя панель усилителя
