14
RQT8459
ОПЕРАЦИЯ
1
Подключение
≥Перед подключением выключите всю аппаратуру и изучите соответствующие инструкции по эксплуатации.
≥Выберите тип соединения, соответствующий вашей окружающей среде (см. варианты A–D). Убедитесь в правильности
варианта подключения, отсутствующего в приведенном ниже списке, проконсультировавшись с дилером.
Убедитесь, что вы используете пару радиочастотных (RF) коаксиальных кабелей, входящих в комплект поставки.
Используйте пару радиочастотных (RF) кабелей, входящих в комплект поставки, только при подключении данного аппарата через
входное (RF IN) и выходное (RF OUT) гнезда. При использовании для соединения других кабелей возможно появление полос и
искажение изображения на экране телевизора.
Использование 21-штекерного кабеля СКАРТ
≥Подключив аппарат к Q Link-совместимому телевизору, вы сможете использовать массу Q Link функций (
➡ 53).
≥Можно получить высококачественное изображение, подключив аппарат RGB-совместимому (
➡ 73).
“Вывод AV1” в меню Нач. наст. (
➡ 62)
Необходимая настройка
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из сетевой розетки. Данный аппарат потребляет незначительное количество
электроэнергии даже в выключенном состоянии [примерно 2 Вт (режим энергоснабжения)]
Если режим “Power Save” установлен на “Вкл.”, функция “Быстрый старт” не работает.

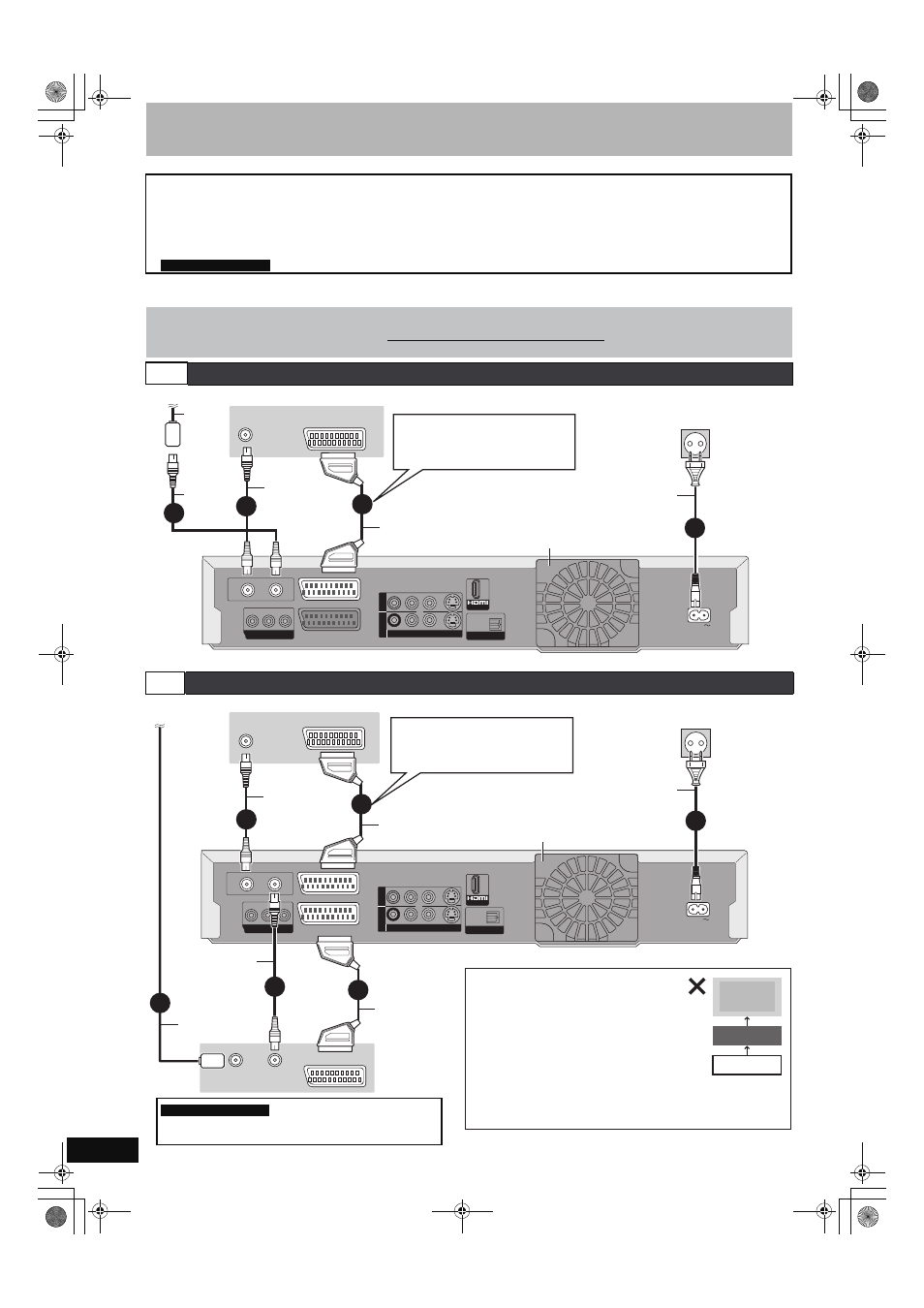

A
Подключение телевизора
B
Подключение телевизора и видеомагнитофона
AC IN
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
AV2 (DECODER/EXT)
AV1 (TV)
P
R
P
B
Y
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
RF
RF
IN
IN
RF
RF
OUT
OUT
VHF/UHF
RF IN
AV
4
3
2
1
AV OUT
К антенне
Задняя панель телевизора
Кабель
антенны
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
21-штекерный кабель
СКАРТ с полной
разводкой
Сетевой шнур
(прилагается)
Подключите только после
подключения всех остальных
кабелей.
Вентилятор охлаждения
Подключение к другим
гнездам, кроме 21-штекерного
разъема СКАРТ (
➡ 16, 17)
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
AC IN
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO
S VIDEO
VIDEO
VIDEO
R-AUDIO-L
R-AUDIO-L
AV4 INA
V
4
IN
OUTO
U
T
AV2 (DECODER/EXT)
AV1 (TV)
P
R
P
B
Y
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
RF
RF
IN
IN
RF
RF
OUT
OUT
4
3
2
1
AV
VHF/UHF
RF IN
VHF/UHF
RF IN
AV OUT
5
RF OUT
6
AV OUT
К антенне
Кабель
антенны
Вентилятор охлаждения
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
Задняя панель телевизора
Задняя панель
видеомагнитофона
Сетевой шнур
(прилагается)
Подключите только после
подключения всех остальных кабелей.
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Подключение к другим
гнездам, кроме 21-штекерного
разъема СКАРТ (
➡ 16, 17)
Подключайте аппарат к телевизору
напрямую
Если подключиться к телевизору через АВ-
переключатель или видеомагнитофон,
видеосигнал будет подвергаться
воздействию систем защиты авторских
прав. Это может привести к искажению
изображения.
21-штекерный
кабель СКАРТ с
полной разводкой
21-штекерный
кабель
СКАРТ
Телевизор
Видеомагнитофон
Данный аппарат
≥Подключение к телевизору со встроенным видеомагнитофоном
При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.
“Ввод AV2” и “Соединение AV2” настройки в меню
Нач. наст. (
➡ 62)
Необходимая настройка
