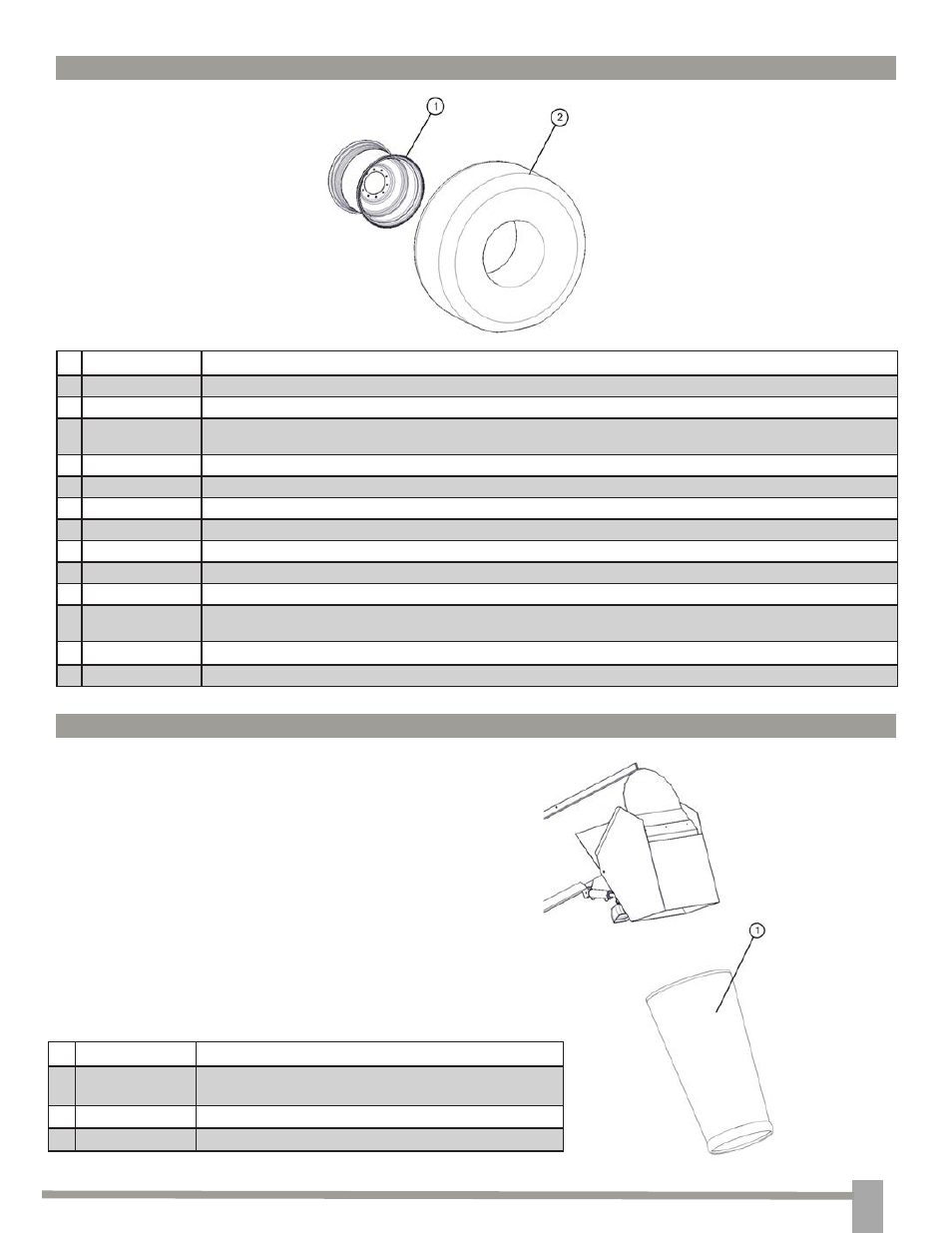

КОЛЕСНЫЕ ДИСКИ И ШИНЫ
# Номер детали Описание
1
21x32-10HD
Колесный диск, 10 отверстий, 21x32 (направл.: 283 мм) (окружность установки болтов: 335 мм) (для шины 24,5x32)
1
27x32-10
Колесный диск, 10 отверстий, 27x32 (направл.: 283 мм) (окружность установки болтов: 335 мм) (для шины 30,5x32)
1
27x32-10HD
Колесный диск, 10 отверстий, 27x32HD для тяжелых условий работы (направл.: 283 мм) (окружность установки болтов: 335 мм)
(для шины 900/60R32)
1
31x32-10
Колесный диск, 10 отверстий, 31x32 (3 элемента) (направл.: 283 мм) (окружность установки болтов: 335 мм) (для шины 35,5x32)
1
OR-3132
Кольцевое резиновое уплотнение для колесного диска 31x32-10
25x36-10
Колесный диск, 10 отверстий, 25x36 (направл.: 283 мм) (окружность установки болтов: 335 мм) (для шины 66x43)
2
245x32-R3-16
Шина 24,5x32 с ромбовидным протектором, 16 слоев (для колесного диска 21x32-10HD)
2
305x32-R1
Шина 30,5x32 с наклонными грунтозацепами, 12 слоев (для колесного диска 27x32-10)
2
305x32-R3
Шина 30,5x32 с ромбовидным протектором, 14 слоев (для колесного диска 27x32-10)
2
900/60R32
Шина 900/60R32 с наклонными грунтозацепами, индекс нагрузки 176 (для использования с колесными дисками 27x32-10HD для
тяжелых условий работы)
2
355x32-R3
Шина 35,5x32 с ромбовидным протектором, 20 слоев (для колесного диска 31x32-10)
2
66x43.00-R1
Шина 66x43 с наклонными грунтозацепами, 16 слоев (для колесного диска 25x36-10)
ОПЦИОНАЛЬНАЯ ВИНИЛОВАЯ НАСАДКА (ДЛЯ ГОРЛОВИНЫ УПРАВЛЕНИЯ ПОТОКОМ)
# Номер детали Описание
1
818-VS42
Насадка из винилового полотна (22 унции) для горловины
управления потоком (длиной 1 067 мм)
2
1434-SDS
Самонарезающие винты 6,35 x 19 мм
3
13814-1SRW
Односторонняя резиновая шайба, НД: 35 мм
ПРИМЕЧАНИЕ. Закрепите
виниловую насадку при помощи 3
(трех) самонарезающих винтов 6,35
х 19 мм и 3 (трех) односторонних
резиновых шайб 35 мм на конце
горловины управления потоком с
каждой стороны (всего 12 элементов).
