30
# Номер
детали
Описание
20 JM0000284 Пружина
21 JM0000285 Вилка с фланцем
22 JM0000286 Втулка
23 JM0000287 Промежуточное кольцо (НД: 152 мм, ВД: 89 мм)
24 JM0000288 Болт M12 x 1,25 x 65 с гайкой
25 JM0000289 Опора муфты F40
26 JM0000290 Внутренняя пластина
27 JM0000291 Промежуточная пластина
28 JM0000292 Прижимная пластина
29 JM0000293 Болт и гайка M10 x 100
30 JM0000294 Внешняя трубка с вилкой
31 JM0000295 Внутренняя трубка с вилкой и цилиндрическим
штифтом
32 JM0000296 Половина ограждения, внешняя
33 JM0000297 Половина ограждения, внутренняя
34 JM0000298 Передняя половина механизма отбора мощности
1 3/4 дюйма
34 JM0000299 Передняя половина механизма отбора мощности
1 3/8 дюйма
35 JM0000300 Задняя половина механизма отбора мощности с
фрикционной муфтой
36 JM0000301 Механизм отбора мощности 1 3/4 дюйма в сборе
36 JM0000302 Механизм отбора мощности 1 3/8 дюйма в сборе
37 JM0000303 Т-образная шпонка пластмассовой крепежной
обоймы

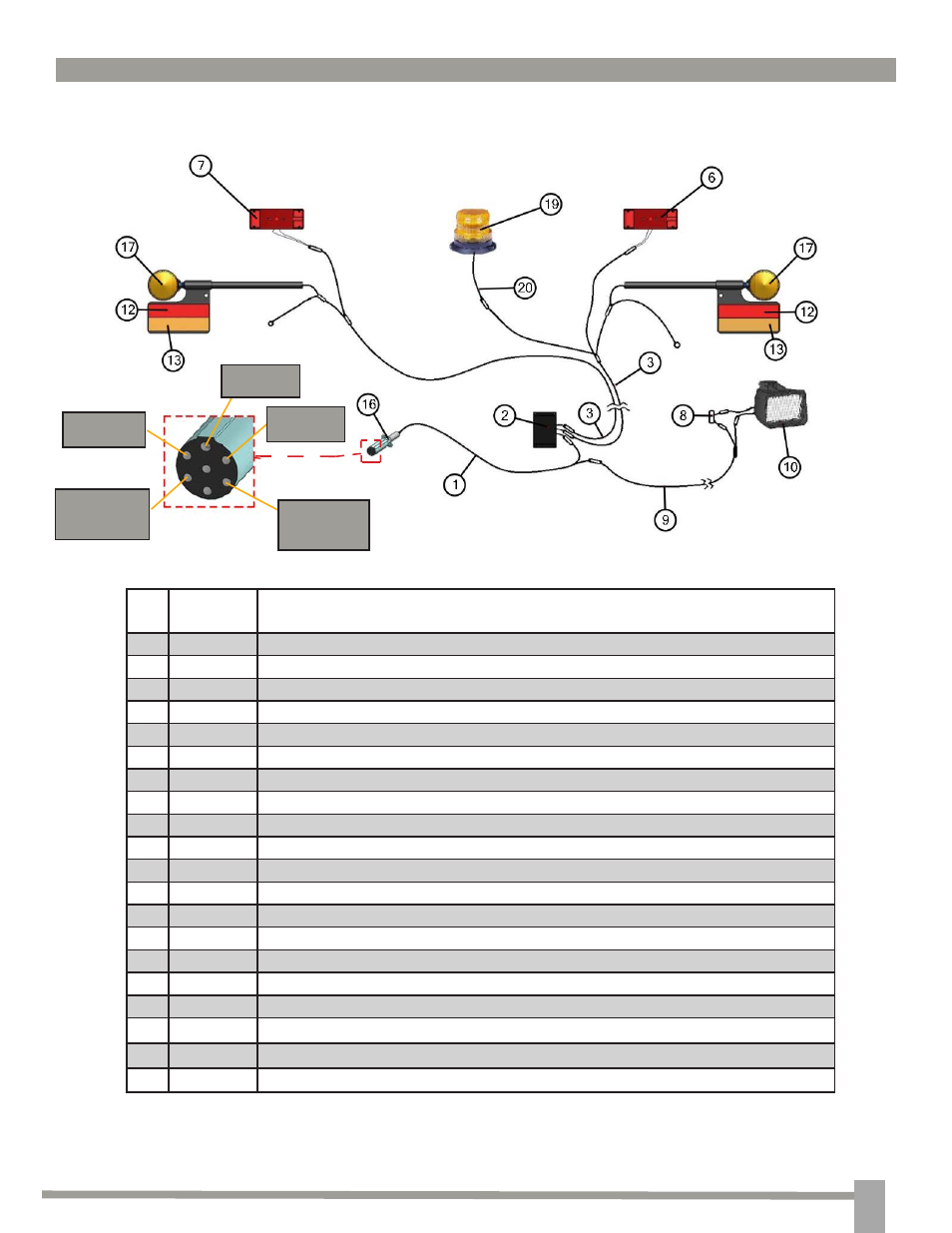

КОМПЛЕКТ ФОНАРЕЙ
# Номер
детали
Описание
1 JM0000304 Основной жгут проводки с 7-контактным разъемом
2 JM0000305 Модуль увеличения яркости свечения
3 JM0000306 Жгут проводки задних фонарей (для каждого)
4 JM0000307 Выдвижной желтый фонарь (для левой стороны)
5 JM0000308 Выдвижной желтый фонарь (для правой стороны)
6 JM0000309 Задний красный фонарь (слева)
7 JM0000310 Задний красный фонарь (справа)
8 JM0000311 Ртутный выключатель
9 JM0000312 Провод полевого фонаря
10 JM0000313 Провод полевого фонаря
11 JM0000314 Светоотражатель желтый
12 JM0000315 Светоотражатель красный
13 JM0000316 Светоотражатель оранжевый
14 JM0000317 Знак тихоходного транспортного средства
15 JM0000318 Резиновая прокладка
16 JM0000319 Головка 7-контактного разъема
17 JM0000320 Желтый фонарь
18 JM0000321 Неопреновый фиксатор
19 JM0000322 Оранжевый проблесковый фонарь (опция)
20 JM0000323 Провод проблескового фонаря
Заземление
(белый провод)
Полевой фонарь
(черный провод)
Задний прибор аварийной
сигнализации и указатель
поворота (зеленый провод)
Задний прибор аварийной
сигнализации и указатель
поворота (желтый провод)
Задний фонарь
(коричневый провод)
