Страница 22
21

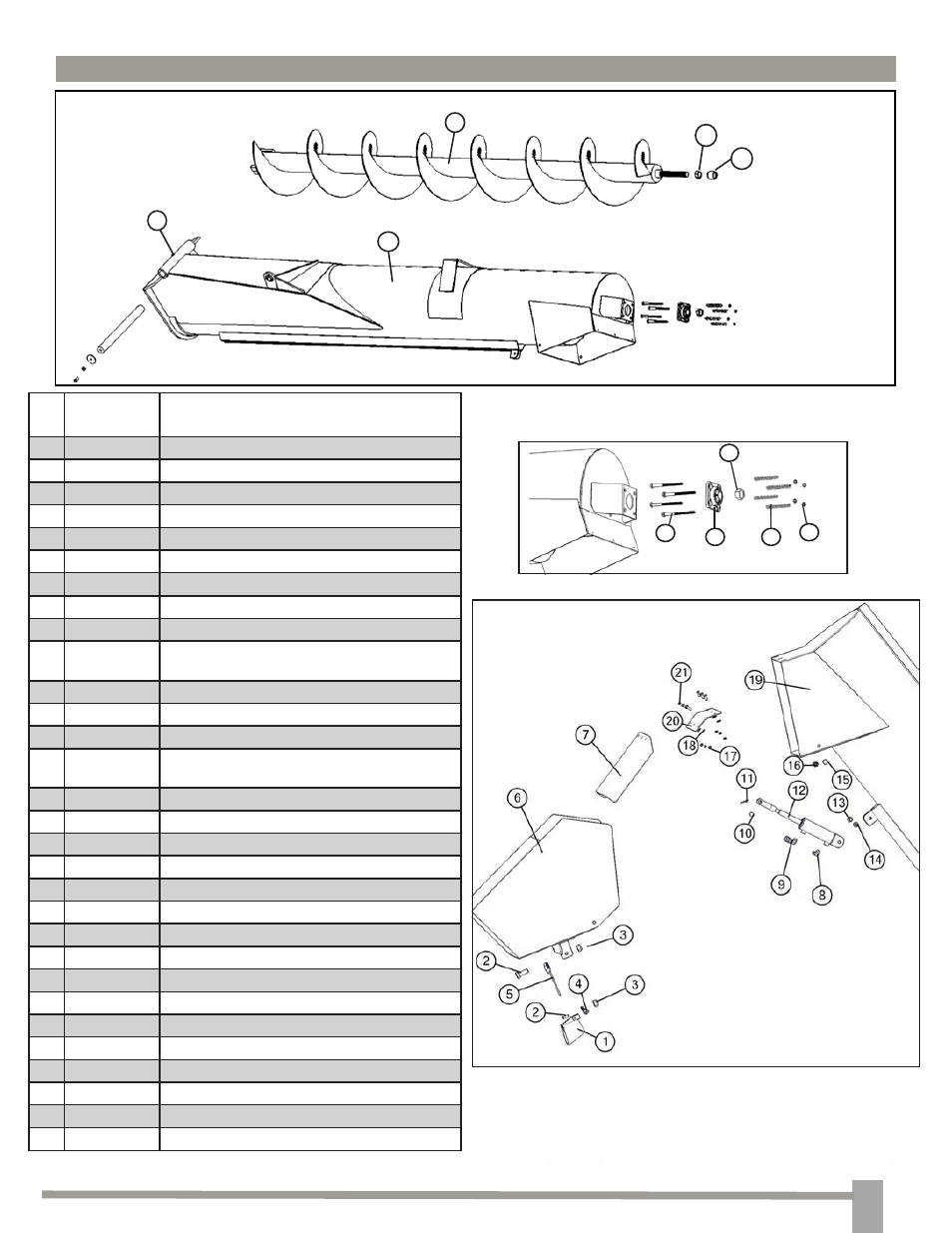

УЗЕЛ ВЕРХНЕГО ШНЕКА
22
23
24
25
26
19
27
30
29
28
#
Номер
детали
Описание
1
JM0000099
Сигнальная лампа верхнего шнека
2
JM0000100
Болт с шестигранной головкой M10 x 20
3
JM0000101
Гайка стопорная M10 с нейлоновым вкладышем
4
JM0000102
Оплетка
5
JM0000103
Ртутный выключатель
6
JM0000104
Корпус горловины управления потоком
7
JM0000105
Дефлекторная пластина
8
JM0000106
Поворотный соединитель 6,35 мм
9
JM0000107
Наружное колено 6,35 мм
10
JM0000108
Штифт с головкой и отверстием под шплинт
12,7 x 38 мм
11
JM0000109
Шплинт
12
JM0000110
Гидроцилиндр со скобой
13
JM0000111
Болт с шестигранной головкой 8,8 M12 x 50
14
JM0000112
Гайка стопорная 8,8 M12 с нейлоновым
вкладышем
15
JM0000113
Болт с шестигранной головкой M12 x 50
16
JM0000112
Гайка стопорная M12 с нейлоновым вкладышем
17
JM0000115
Гайка 8,8 M6
18
JM0000116
Шайба 8,8 M
19
JM0000117
Корпус верхнего шнека
20
JM0000118
Петельная пластина
21
JM0000119
Болт 8,8 M6 x 20 мм
22
JM0000120
Болт 12,7 x 140 мм
23
JM0000121
Подшипник с фланцем 31,8 мм, 4 отверстия
24
JM0000122
Нажимная пружина
25
JM0000123
Гайка стандартная 12,7 мм
26
JM0000124
Гайка шестигранная 31,8 мм-16, мелкорезьбовая
27
JM0000125
Масленка Зерка
28
JM0000126
Верхняя секция шнека
29
JM0000127
Гайка шестигранная 31,8 мм
30
JM0000128
Длинная проставка 38 мм
