23 сдвижной тент – Инструкция по эксплуатации J&M GC-24T Manual
Страница 24
23

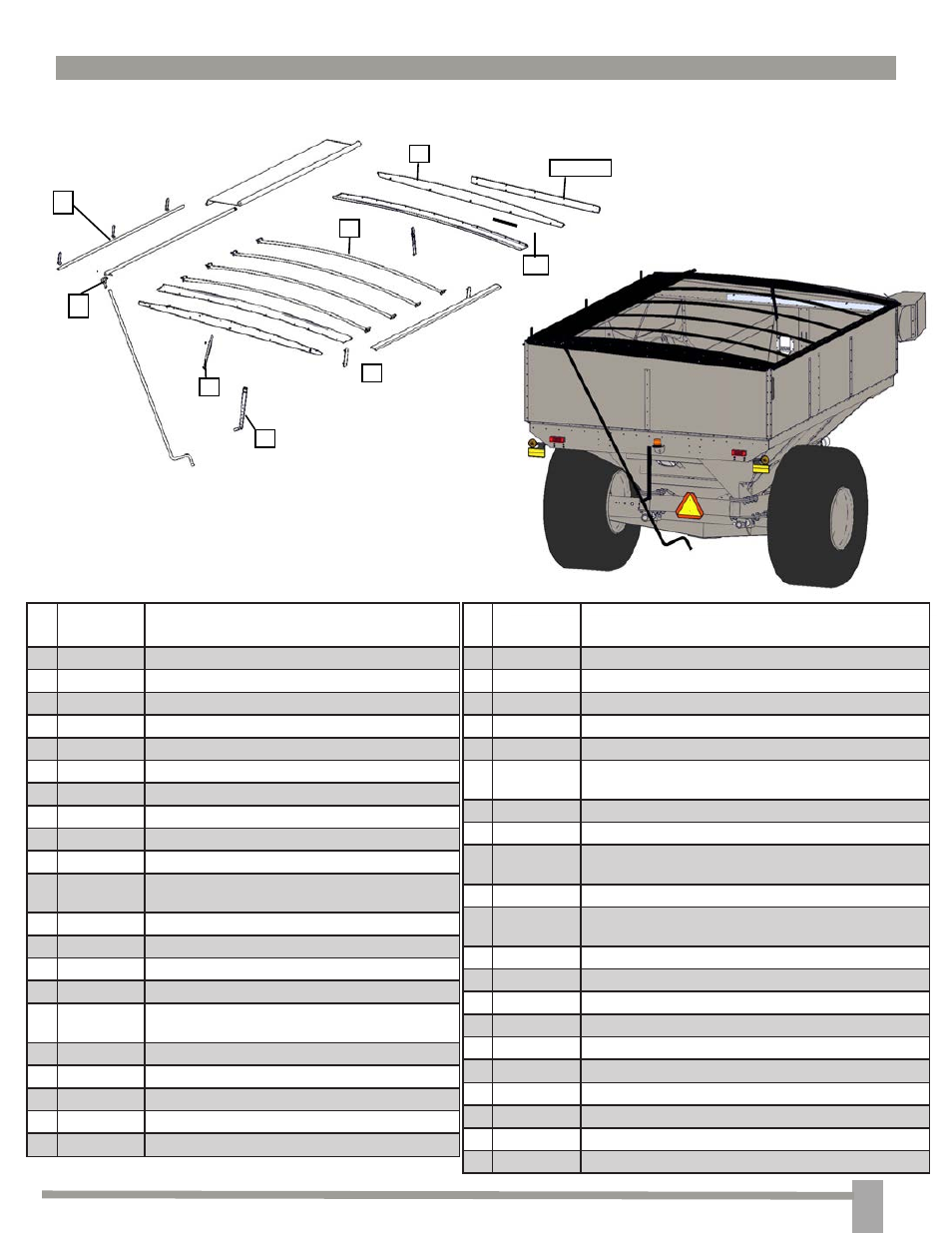

СДВИЖНОЙ ТЕНТ
# Номер
детали
Описание
1
JM0000155
Стопорная планка
2
JM0000156
Фиксатор троса, большой
3
JM0000157
Дуга для тента
4
JM0000158
Опорный трос тента
5
JM0000159
Фиксатор троса, малый
6
JM0000160
Винт 8,8 M6x65 с шестигранной головкой
7
JM0000161
Контргайка M6 с нейлоновым вкладышем
8
JM0000162
Болт M10x25 мм с зубчатым фланцем
9
JM0000163
Гайка M10-1,5 с зубчатым фланцем
10 JM0000164
Пластина подвесного кронштейна
11 JM0000165
Винт 8,8 M12x35 мм с шестигранной головкой,
полнорезьбовой
12 JM0000166
Крюк подвесного кронштейна
13 JM0000167
Контргайка M12 с нейлоновым вкладышем
14 JM0000168
Винт под торцовый ключ M6x12 мм
15 JM0000169
Пластина задней торцевой крышки
16 JM0000170
Винт 8,8 M6x20 мм с шестигранной головкой,
полнорезьбовой
17 JM0000171
Гайка закаленная M6 с зубчатым фланцем
18 JM0000172
Свод задней торцевой крышки
19 JM0000089
Гайка M10-1,5 с зубчатым фланцем
20 JM0000174
Контргайка M6 с нейлоновым вкладышем
21 JM0000091
Болт M10x25 мм с зубчатым фланцем
# Номер
детали
Описание
22 JM0000176
Поддерживающая штанга, верхняя
23 JM0000089
Гайка M10-1,5 с зубчатым фланцем
24 JM0000091
Болт M10x25 мм с зубчатым фланцем
25 JM0000179
Поддерживающая штанга, нижняя
26 JM0000174
Контргайка M6 с нейлоновым вкладышем
27 JM0000181
Винт 8,8 M6x65 мм с шестигранной головкой,
с неполной резьбой
28 JM0000182
Контргайка M10 с нейлоновым вкладышем
29 JM0000183
Карданный шарнир
30 JM0000184
Винт M10x50 мм с шестигранной головкой, с шайбой 18
мм, полнорезьбовой
31 JM0000185
Поворотная рукоятка тента
32 JM0000186
Винт 8,8 M10x55 мм с шестигранной головкой,
полнорезьбовой
33 JM0000187
Стопорный кронштейн
34 JM0000188
Удерживающая трубка квадратного сечения
35 JM0000101
Контргайка M10 с нейлоновым вкладышем
36 JM0000190
Стойка
37 JM0000191
Самонарезающий болт № 14 x 38 мм
38 JM0000192
J-образный болт 6,35 мм
39 JM0000193
Гайка 6,35 мм для J-образного болта
40 JM0000194
Пластина передней торцевой крышки
41 JM0000195
Свод передней торцевой крышки
42 JM0000196
Нейлоновая вставка
F
C
B
A
G
PG 25
D
E
42
