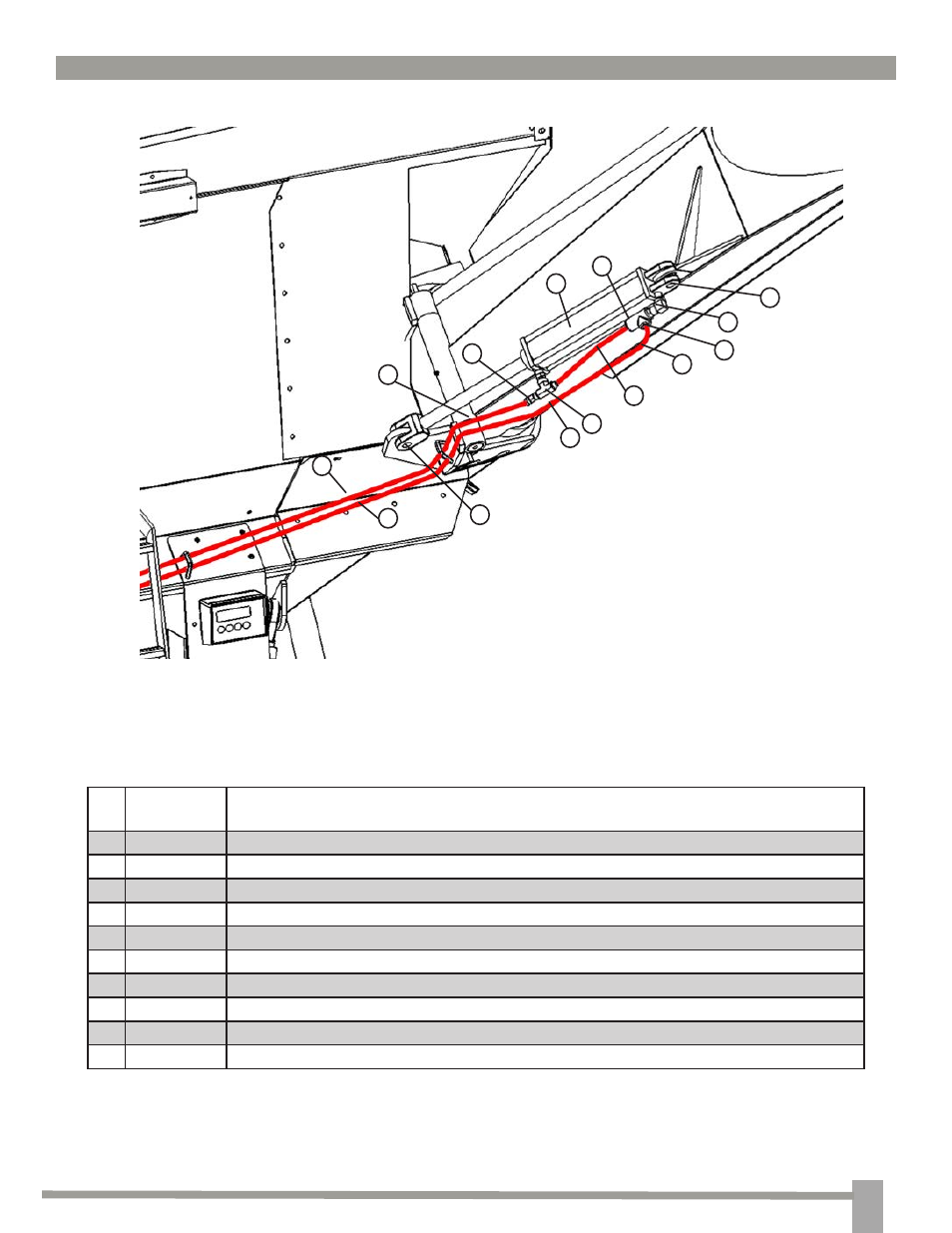

ГИДРОЦИЛИНДР СИСТЕМЫ СКЛАДЫВАНИЯ
# Номер
детали
Описание
1 JM0000324 Гидроцилиндр 76,2 x 355,6 мм
2 JM0000325 Наружное колено 90°, 9,5 мм
3 JM0000326 Наружный тройник, 9,5 мм
4 JM0000327 Обратный управляемый клапан
5 JM0000328 Диафрагма ограничительная (0,62)
6 JM0000329 Гидравлический шланг 6,35 x 241 мм
7 JM0000330 Гидравлический шланг 6,35 x 6 096 мм
8 JM0000331 Гидравлический шланг 6,35 x 5 791 мм
9 JM0000332 Шплинт со шпилькой 25,4 x 101,6 мм
10 JM0000333 Комплект уплотнений для гидроцилиндра 76,2 x 355,6 мм
3
6
7
5
8
9
7
5
2
9
8
7
1
4
