ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ И СХЕМЫ
Техническое обслуживание следует выполнять в прочной рабочей обуви с усиленной подошвой, используя средства
индивидуальной защиты глаз, волос, рук, органов слуха и головы. Для обеспечения надлежащего и безопасного технического
обслуживания и ремонта следуйте указаниям, приведенным в руководстве оператора.
Поставку подлинных запасных частей обеспечит местный уполномоченный дилер. Альтернативные запасные части могут не
отвечать исходным спецификациям оборудования, и их применение может быть опасным.
ПРЕДУПРЕЖДЕНИЕ
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ РАБОТ ПО ТЕХОБСЛУЖИВАНИЮ ИЛИ РЕМОНТУ ОТКЛЮЧИТЕ ВСЕ ПРИВОДЫ И ПИТАНИЕ.
!

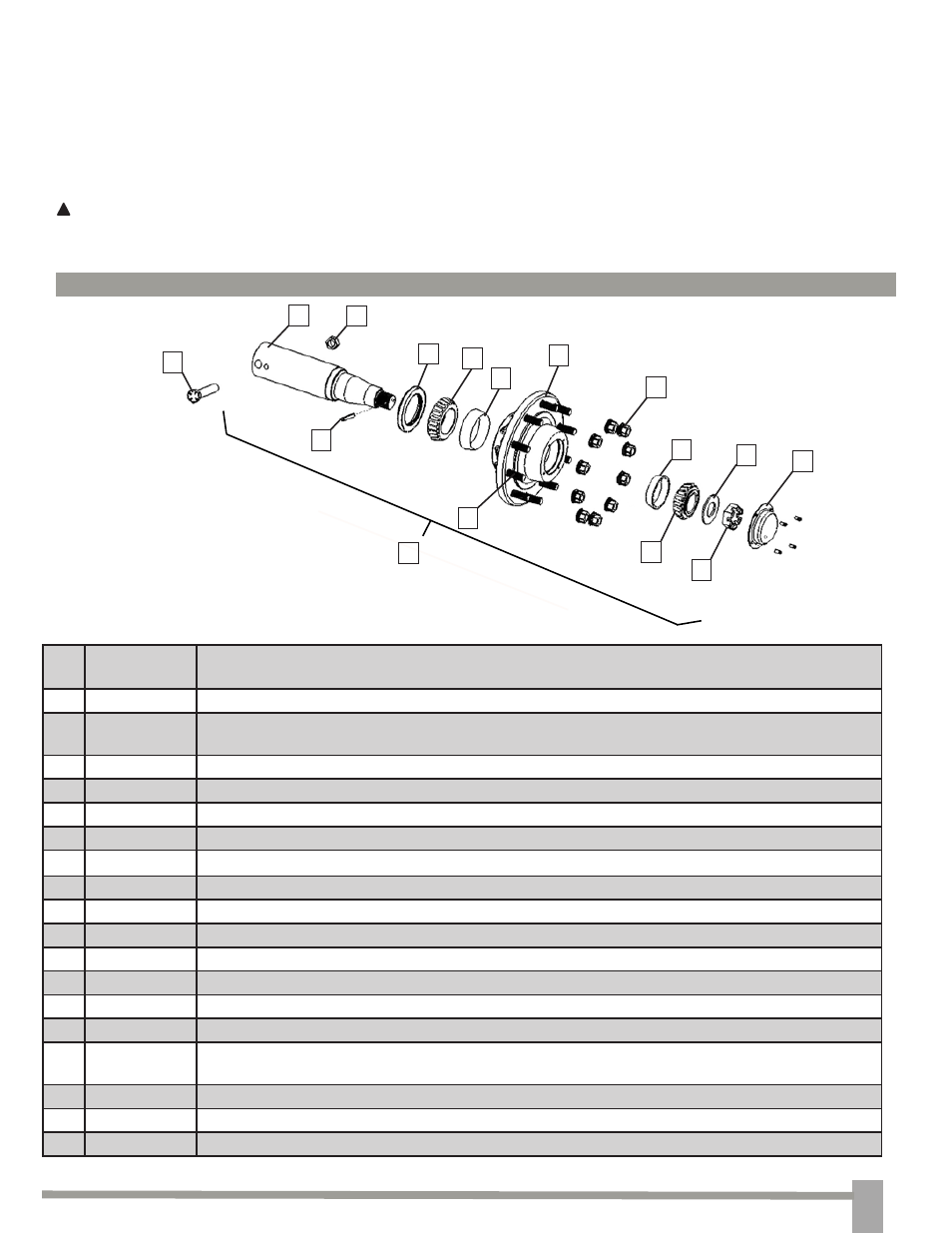

СТУПИЦА И ВАЛ
14
10
7
3
5
2
12
6
4
8
9
11
16
15
17
15
16
10
14
Вал с датчиком веса
(для прицепов,
#
Номер по
каталогу
Описание
1
HSA-650
Ступица и вал в сборе
2
W-881
Ступица с малыми и большими канавками, шпильками и болтами 19 мм (окружность установки
болтов: 335 мм) (направл.: 283 мм)
3
4T-HM218248 Большой подшипник (910346) (HM2128248)
4
HM212049
Малый подшипник (910347) (HM212049)
5
910344
Большая обойма (HM212210)
6
910384
Малая обойма (HM212011)
7
CR-43771
Уплотнительное кольцо (НД: 152 мм, ВД: 114 мм) 1-906979
8
913635
Шайба вала
9
912973
Гайка вала с пазами
10
905945
Шплинт
11
909921
Пыльник
12
913564
Шпилька колесная 19 мм – 16
12
22-MMS
Шпилька колесная 22 x 90 мм (для колес 27x32-10HD для тяжелых условий работы и шин 900/60R32)
13
913571
Гайка колесная 19 мм – 16
13
22-MMNW
Гайка колесная 22 мм с шайбой (для колес 27x32-10HD для тяжелых условий работы и шин
900/60R32)
14
281900
Вал 114 x 775 мм
15
785-HB
Болт 22,2 x 127 мм кат. 5 (для вала 114 мм без измерения веса)
16
78G5LN
Стопорная гайка 22,2 мм кат. 5 (для вала 114 мм без измерения веса)
