Страница 17
16

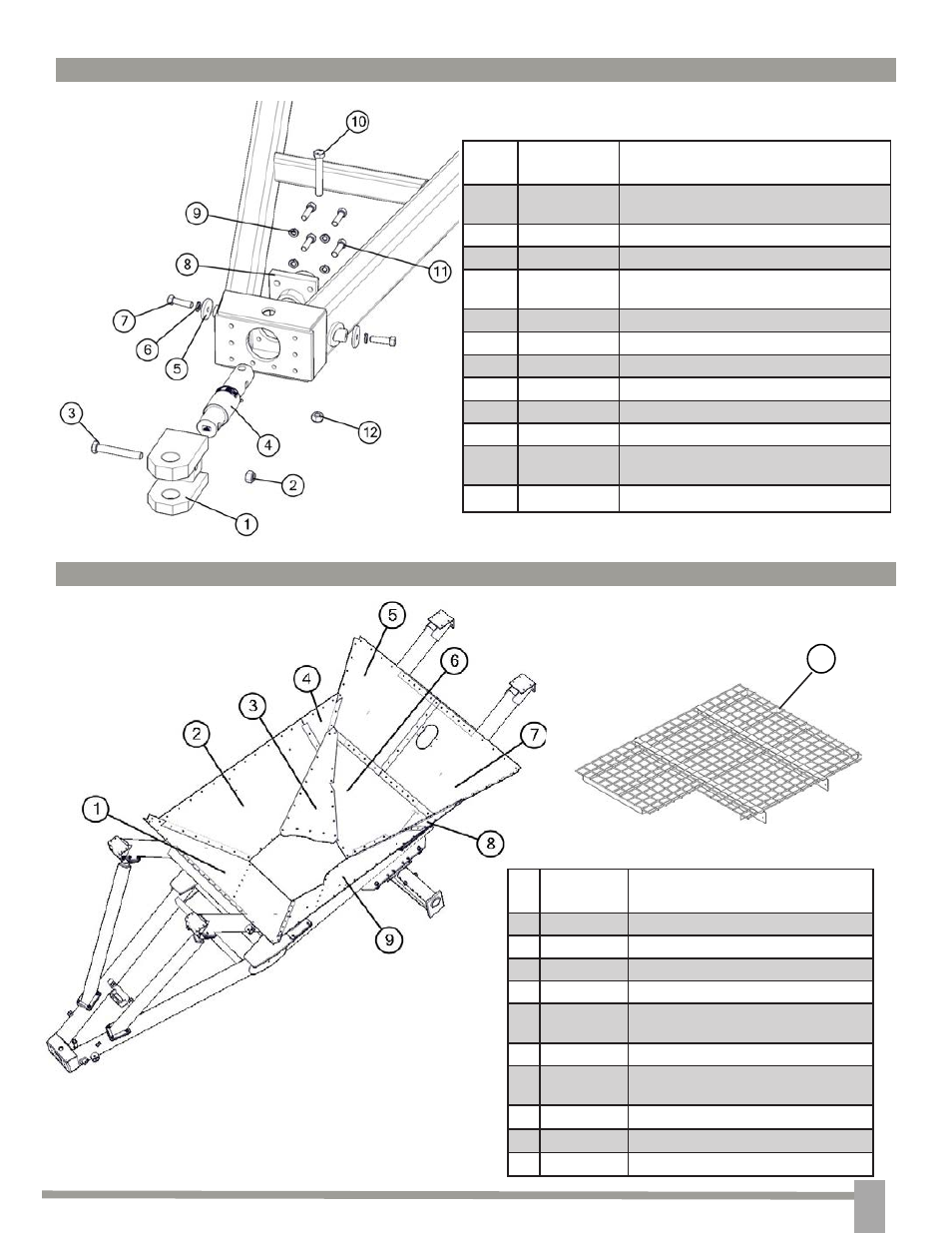

УЗЕЛ СЦЕПКИ С ВЕСАМИ
#
Номер
детали
Описание
1
JM0000024 Нижняя передняя панель бункера
2
JM0000025 Нижняя правая панель бункера
3
JM0000026 Нижняя задняя наклонная панель
4
JM0000027 Нижняя правая задняя панель бункера
5
JM0000028 Панель середины задней части
бункера, правая
6
JM0000029 Нижняя задняя панель бункера
7
JM0000030 Панель середины задней части
бункера, левая
8
JM0000031 Нижняя левая задняя панель бункера
9
JM0000032 Нижняя левая панель бункера
10
JM0000033 Защитная решетка бункера
ЗЕРНОВОЙ БУНКЕР – НИЖНИЕ ПАНЕЛИ БУНКЕРА
#
Номер
детали
Описание
1
JM0000012
Поворотная сцепка с двумя проушинами
(вилка)
2
JM0000013
Гайка 25,4 мм стопорная, кат. 5
3
JM0000014
Болт 25,4 x 140 мм, кат. 5
4
JM0000015
Взвешивающая штанга сцепки/хвостовик
73 мм
5
JM0000016
Кольцо предохранительной цепи
6
JM0000017
Шайба стопорная 19 мм
7
JM0000018
Болт с шестигранной головкой 19 x 51 мм
8
JM0000019
Сварная деталь взвешивающей штанги
9
JM0000020
Шайба стопорная 19 мм
10
JM0000021
Болт 25,4 x 114 мм, кат. 5
11
JM0000022
Болт с шестигранной головкой 19 x 76 мм
мелкорезьбовой, кат. 8
12
JM0000023
Гайка стопорная 25,4 мм, кат. 5
10
