22

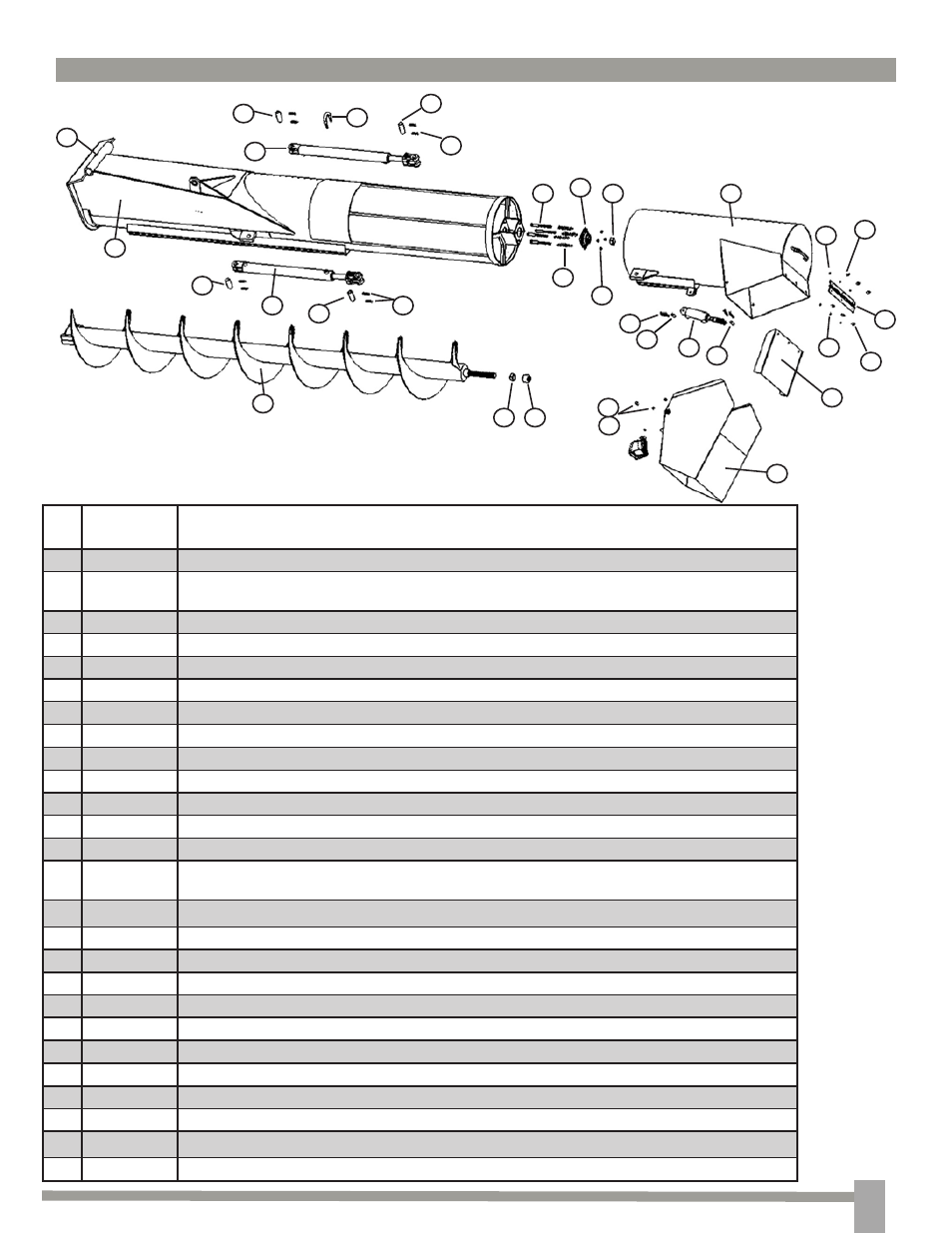

ВЫДВИЖНОЙ ВЕРХНИЙ ШНЕК С ГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ, ТРУБА И ГОРЛОВИНА УПРАВЛЕНИЯ ПОТОКОМ

20

7

5

11

14

17

12

13

16

22

1

4

3

19

18

15

6

8

9

10

2

10

10

11

24

10

9

23

25

26

3

20

21

#

Номер

детали

Описание

1

JM0000129

Корпус верхнего шнека, нижняя часть (для опционального выдвижного шнека с гидравлическим управлением)

2

JM0000130

18-дюймовая верхняя секция шнека, приваренная к трубе 114,3 мм (для опционального выдвижного шнека

с гидравлическим управлением)

3

JM0000128

Длинная проставка 38 мм

4

JM0000127

Гайка шестигранная 31,8 мм

5

JM0000121

Подшипник с фланцем 31,8 мм, 4 отверстия

6

JM0000120

Болт 12,7 x 140 мм

7

JM0000122

Нажимная пружина

8

JM0000123

Гайка стандартная 12,7 мм

9

JM0000137

Гидроцилиндр 50,8 x 609,6 мм

10

JM0000138

Штифт 2,54 x 102 мм

11

JM0000139

Цилиндрический штифт

12

JM0000140

U-образный болт 63,5 x 121 мм с шайбой и стопорной гайкой 9,5 мм

13

JM0000141

Корпус верхнего шнека, верхняя часть (для опционального выдвижного шнека с гидравлическим управлением)

14

JM0000142

Корпус горловины управления потоком, 18 дюймов (для опционального выдвижного шнека с гидравлическим

управлением)

15

JM0000143

Петля 457 мм

16

JM0000144

Дефлекторная пластина, 18 дюймов (для опционального выдвижного шнека с гидравлическим управлением)

17

JM0000110

Гидроцилиндр со скобой

18

JM0000108

Штифт с головкой и отверстием под шплинт 12,7 x 38 мм

19

JM0000119

Болт 8,8 M6 x 20 мм

20

JM0000115

Стопорная гайка 8,8 M6 с нейлоновым вкладышем

21

JM0000115

Болт с шестигранной головкой 8,8 M12 x 50 мм

22

JM0000112

Гайка стопорная 8,8 M12 с нейлоновым вкладышем

23

JM0000111

Болт 8,8 M12 x 50 мм

24

JM0000100

Болт с шестигранной головкой M10 x 20

25

JM0000101

Гайка стопорная M10 с нейлоновым вкладышем

26

JM0000125

Масленка Зерка
