Инструкция по эксплуатации J&M GC-24T Manual
Страница 21
20

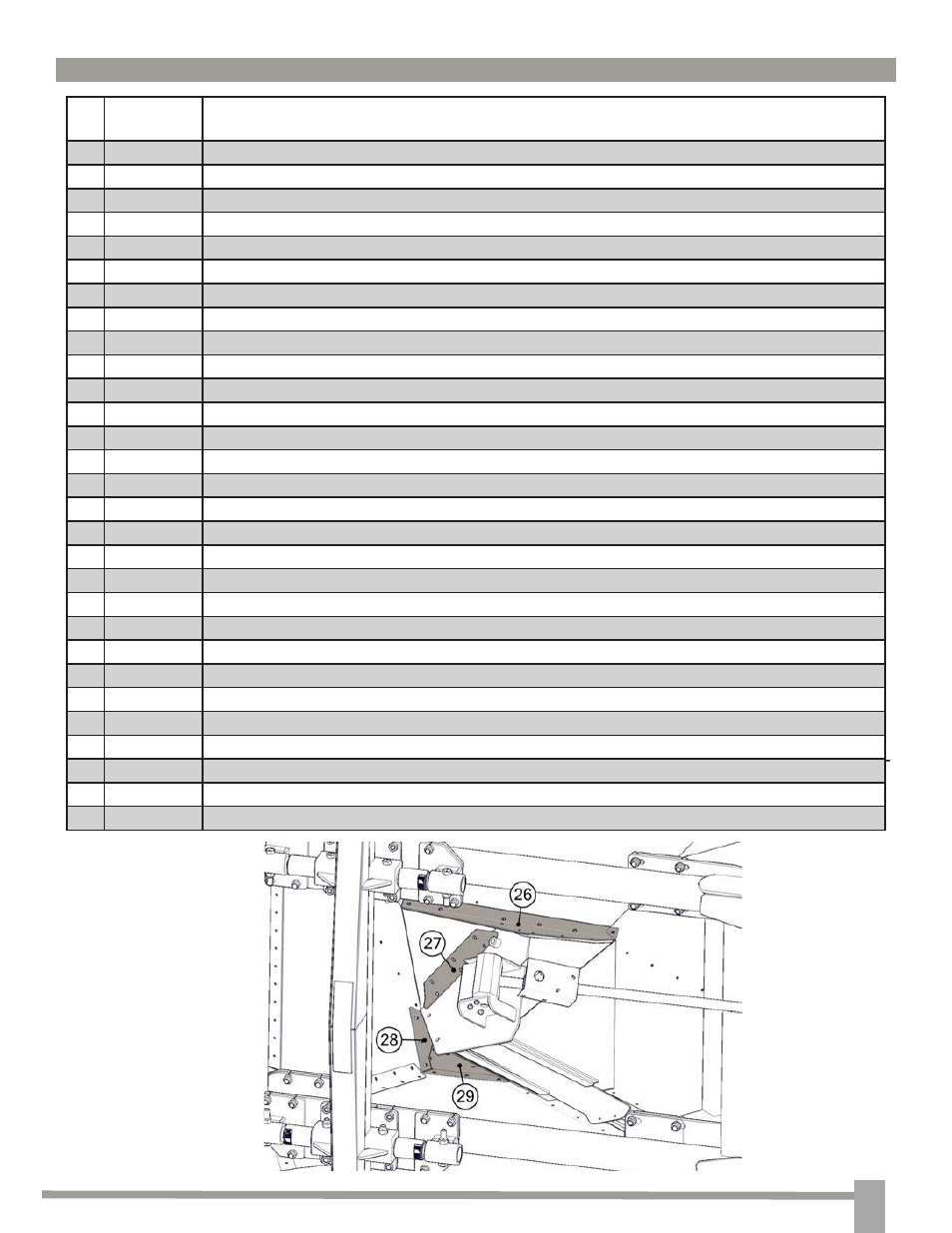

НИЖНИЙ ШНЕК И ТРУБА
#
Номер
детали
Описание
1
JM0000070
Шпилька
2
JM0000071
Палец 25,4 x 102 мм
3
JM0000072
Гидроцилиндр 51 x 914 мм
4
-------------- Редуктор компоновки 130 градусов (см. стр. 27)
5
JM0000074
Болт 12,7 x 38 мм, кат. 5
6
JM0000075
Шайба стопорная 12,7 мм
7
JM0000076
Внутренняя заслонка
8
JM0000077
Болт с шестигранной головкой M12 x 35 мм
9
JM0000078
Гайка стопорная M12
10
JM0000079
Шток индикатора
11
JM0000080
Болт SF M10 x 25
12
JM0000081
Корпус трубы нижнего шнека
13
JM0000082
Дверца
14
JM0000083
Шайба нижней секции шнека
15
JM0000084
Стопорная гайка M16 с нейлоновым вкладышем
16
JM0000085
Болт M16 x 45 мм
17
JM0000086
Шарнирный палец со стопором
18
JM0000087
Нижняя секция шнека длиной 457 мм со шлицевым соединением
19
JM0000088
Гайка шестигранная 8,8 M10 с зубчатым фланцем
20
JM0000089
Бронзовая втулка 63,5 мм
21
JM0000090
Подвесная втулка
22
JM0000091
Болт 8,8 M10 x 25 мм
23
JM0000092
Болт 2,54 x 125 мм, кат. 8
24
JM0000093
Сварной элемент – собачка привода 63,5 мм
25
JM0000094
Гайка 2,54 мм, кат. 8
26
JM0000095
Верхняя пластина редуктора
27
JM0000096
Редуктор – стыковая накладка внутренней наклонной панели
28
JM0000097
Редуктор – стыковая накладка тыльного ската
29
JM0000098
Редуктор – стыковая накладка ската со стороны шнека
