5. Чтобы установить плату широкополосного сетевого доступа для мобильных устройств .
a. Переместите кабели антенны , чтобы они не мешали работе платы широкополосного сетевого доступа для мобильных устройств.
b. Установите плату под углом 45 градусов по отношению к разъему и надавите на нее до щелчка.
c. Подсоедините белый кабель антенны к разъему платы , отмеченному белым треугольником; подсоедините черный кабель антенны к
разъему платы , отмеченному черным треугольником.
Идентификационный модуль абонента (SIM-карта)
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. раздел Замена аккумулятора ).
3. Закрепите SIM-карту в отсеке под металлическими направляющими так, чтобы сторона без одного уголка на ней была направлена от стороны
отсека .

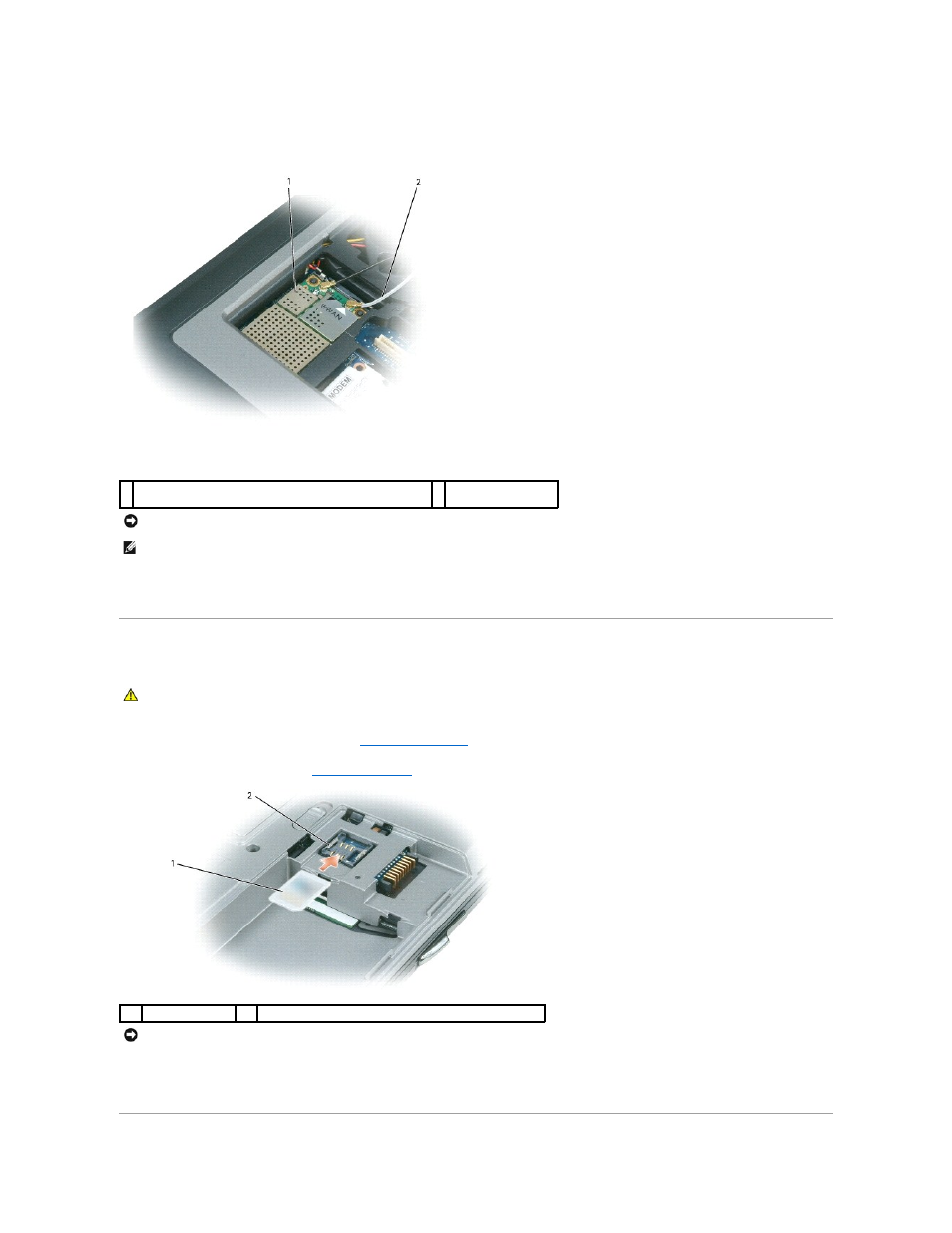

1 плата широкополосного сетевого доступа для мобильных
устройств
2 провода антенны (2)
ВНИМАНИЕ . Во избежание повреждения платы широкополосного сетевого доступа для мобильных устройств проложите кабели правильно и ни
в коем случае не помещайте их на карту или под нее .
ПРИМЕЧАНИЕ . Дополнительную информацию о подключении кабелей к разъемам смотрите в документации , прилагаемой к плате
широкополосного сетевого доступа для мобильных устройств .
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
1 SIM-карта 2 металлические направляющие (2)
ВНИМАНИЕ . Не прикасайтесь к контактам SIM-карты во избежание повреждения карты электростатическим разрядом (ЭСР). Подержите карту в
руках , перед тем как вставить в отсек, чтобы предотвратить ее повреждение от электростатического разряда.
