Инструкция по эксплуатации Dell Latitude D620
Страница 62
2.
Снимите крышку
(см. раздел
3.
Снимите клавиатуру
(см. раздел
).
4.
Если плата широкополосного сетевого доступа для мобильных устройств еще не установлена
, перейдите к шагу 5. При замене широкополосной
мобильной сетевой платы сначала извлеките установленную плату
.
a.
Отсоедините от платы широкополосного сетевого доступа для мобильных устройств все кабели
.
b.
Пальцами осторожно раскрывайте металлические защелки до тех пор
, пока плата слегка не выдвинется.
c.
Сдвиньте и извлеките плату широкополосного сетевого доступа для мобильных устройств из разъема
.

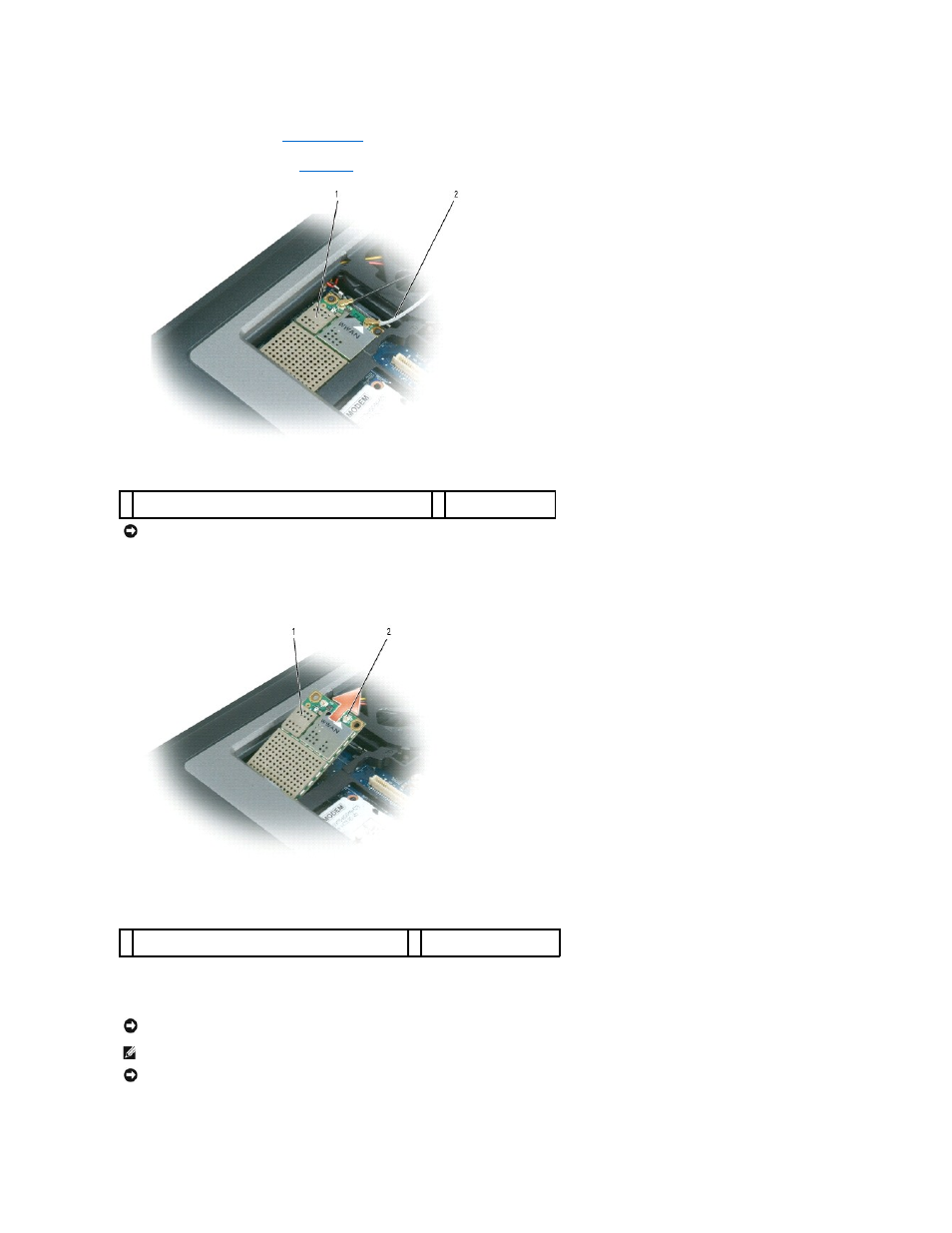

1 плата широкополосного сетевого доступа для мобильных
устройств
2 провода антенны (2)
ВНИМАНИЕ
.
Во избежание повреждения разъема не пользуйтесь инструментами
, чтобы раздвинуть защелки.
1 плата широкополосного сетевого доступа для мобильных
устройств
2 металлические защелки (2)
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы
.
ПРИМЕЧАНИЕ
.
Не устанавливайте плату
WLAN в слот для платы широкополосного сетевого доступа для мобильных устройств.
ВНИМАНИЕ
.
На плате широкополосного сетевого доступа для мобильных устройств может находиться один или два разъема в зависимости от
типа платы
.
