Платы PCI и PCI Express
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Снятие скобы крепления плат
Установка скобы крепления плат
Извлечение плат PCI и PCI Express
Установка плат PCI и PCI Express
Конфигурирование компьютера после извлечения или установки платы PCI Express

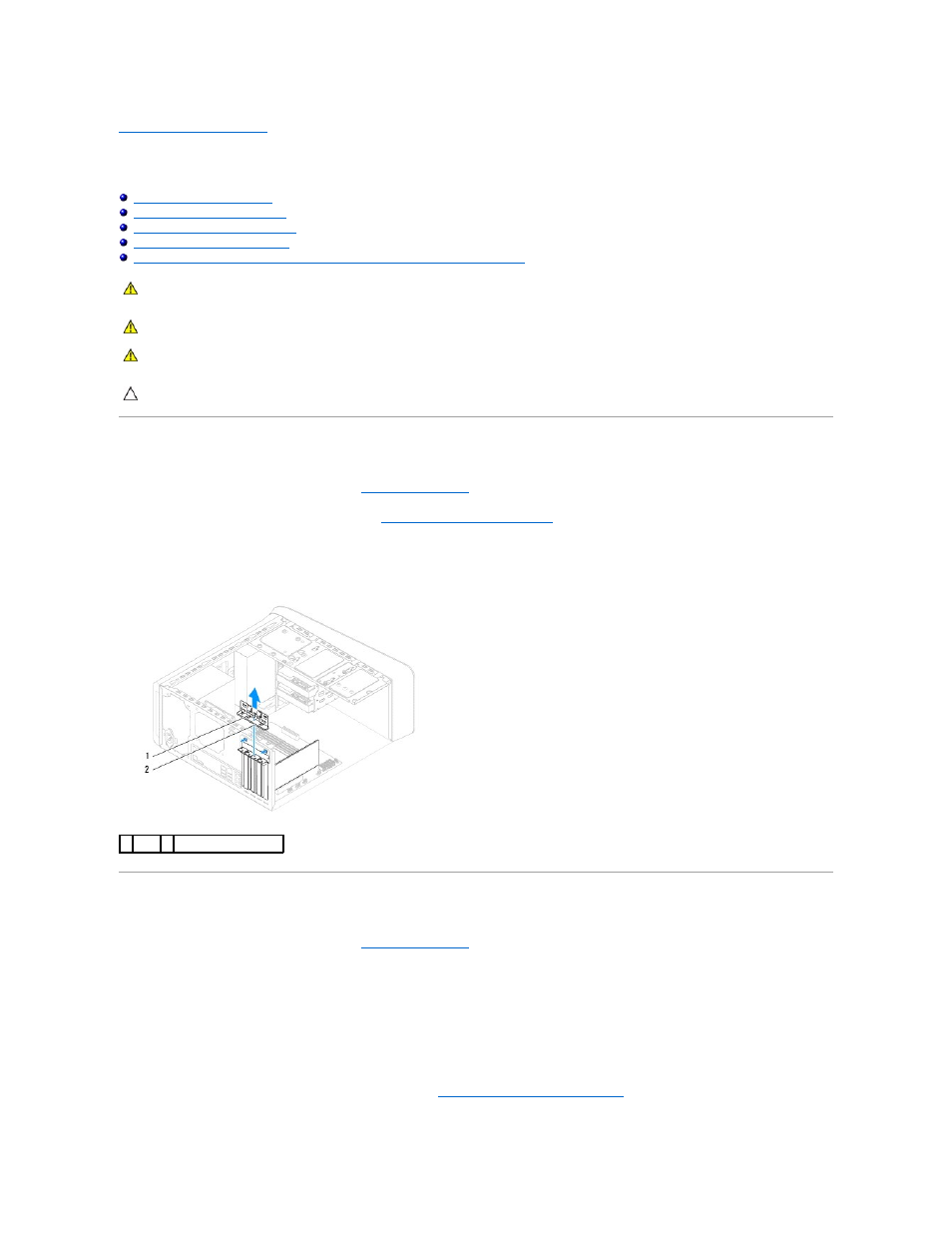

Снятие скобы крепления плат
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Выверните винт , которым крепится скоба крепления плат.
4. Приподнимите скобу крепления плат и отложите ее в безопасное место .
Установка скобы крепления плат
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите на место скобу крепления плат , убедившись, ч т о:
l направляющий зажим совмещен с направляющим пазом .
l верхняя кромка всех карт и заглушек находится вровень с установочной планкой .
l установочная планка вошла в паз в верхней части платы или заглушки .
3. Вверните обратно винт , которым крепится скоба крепления плат.
4. Установите на место крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Во избежание поражения электрическим током обязательно отключите компьютер от электросети , прежде чем будете
снимать крышку .
ОСТОРОЖНО ! Не разрешается работать на компьютере , с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели , заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
1 винт 2 скоба крепления плат
