13. Проверьте изменения конфигурации дисков в программе настройке системы (см. раздел Программа настройки системы ).
Устройство чтения мультимедийных карт
Извлечение устройства чтения мультимедийных карт
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Выньте оптический дисковод (см. раздел Извлечение оптического дисковода ).
5. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
6. Выверните два винта , которыми устройство чтения мультимедийных карт крепится к передней панели. Винты расположены под устройством
чтения мультимедийных карт .
7. Отсоедините кабель устройства чтения мультимедийных карт от разъема F_USB1 на системной плате (см. раздел Компоненты системной платы ).
8. Выдвиньте и приподнимите устройство чтения мультимедийных карт , чтобы извлечь его из верхней панели.
Установка устройства чтения мультимедийных карт
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Осторожно вставьте направляющие устройства чтения мультимедийных карт в слоты на верхней панели .
3. Вверните обратно два винта , которыми устройство чтения мультимедийных карт крепится к передней панели.
4. Подсоедините кабель устройства чтения мультимедийных карт к разъему F_USB1 на системной плате (см. раздел Компоненты системной платы ).
5. Установите на место верхнюю крышку (см. раздел Установка верхней крышки ).

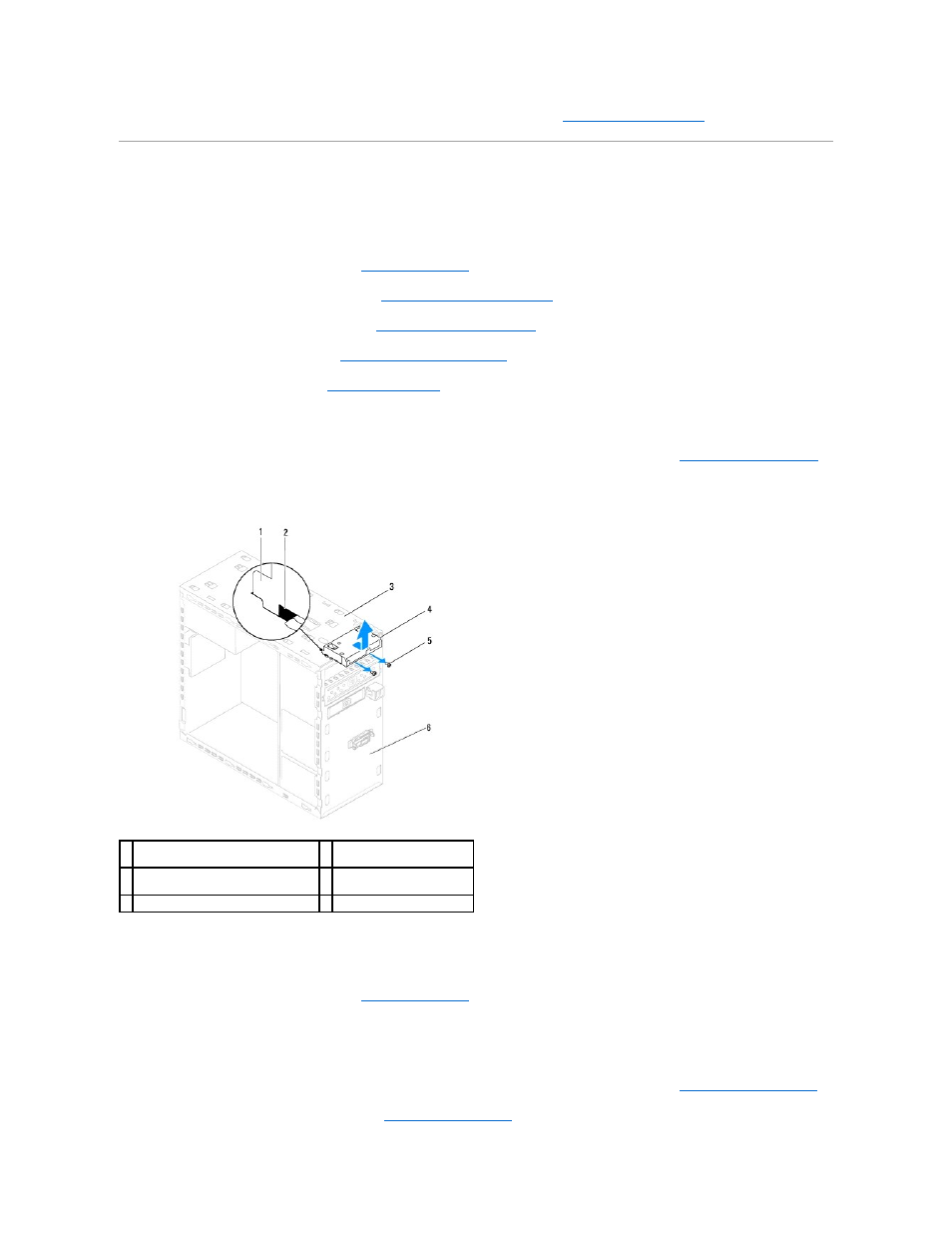

1 направляющие устройства чтения
мультимедийных карт (2)
2 слоты (2)
3 верхняя панель 4 устройство чтения
мультимедийных карт
5 винты (2) 6 передняя панель
