Модуль кнопки питания
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Извлечение модуля кнопки питания
Установка модуля кнопки питания
Извлечение модуля кнопки питания
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите переднюю лицевую панель
(см. раздел
Снятие передней лицевой панели
).
4.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
5.
Снимите верхнюю крышку
(см. раздел
Снятие верхней крышки
).
6.
Отсоедините кабель модуля кнопки питания от разъема
FP1 на системной плате (см. раздел
Компоненты системной платы
).
7.
Нажмите на выступы на модуле кнопки питания и приподнимите его
, чтобы высвободить из верхней панели.
8.
Отложите модуль кнопки питания в безопасное место
.
Установка модуля кнопки питания
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
!
Не разрешается работать на компьютере
, с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели
, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.

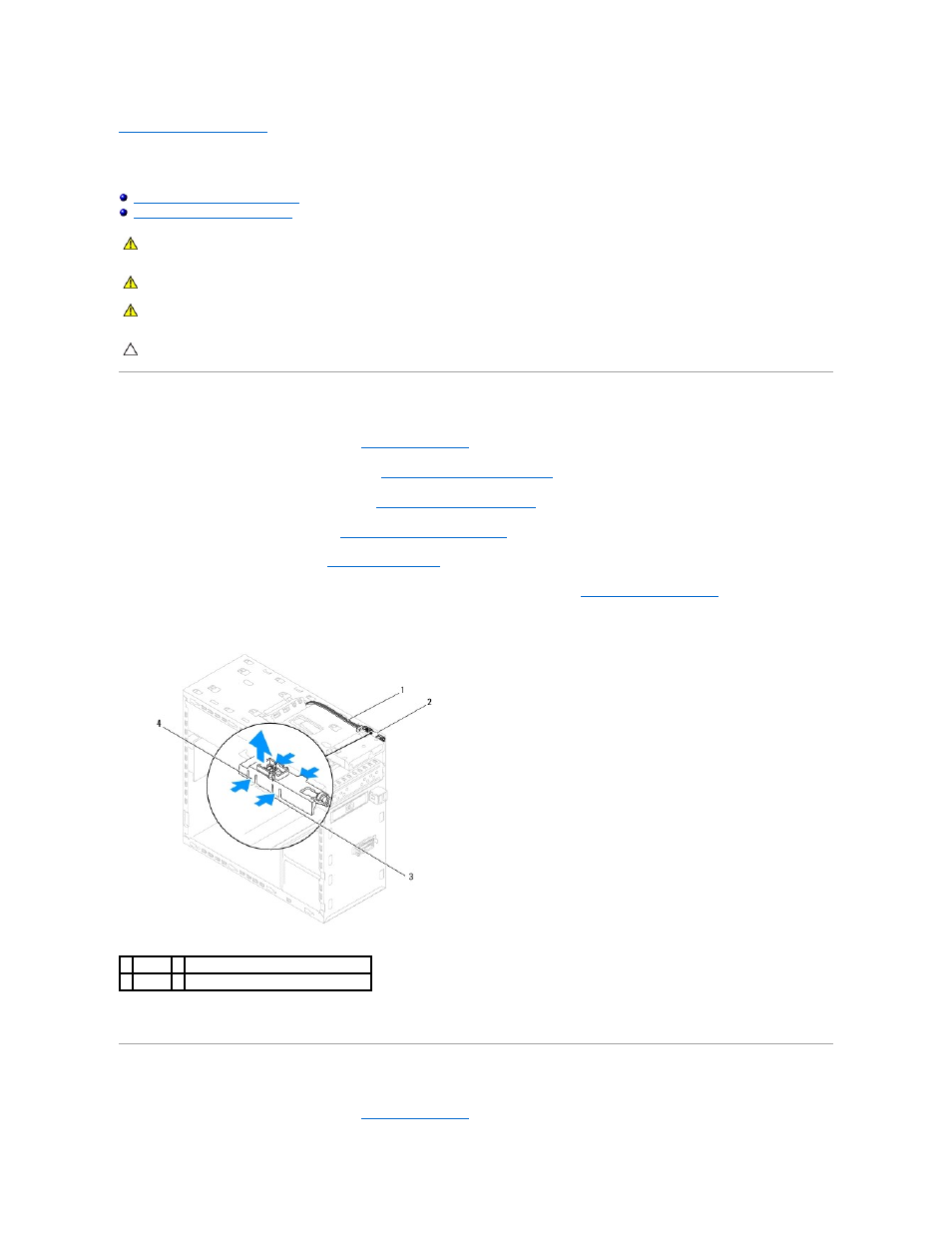

1 кабель 2 модуль кнопки питания
3 паз
4 выступы на модуле кнопки питания (4)
