Страница 28
3.
Вверните обратно четыре винта
, которыми вентилятор корпуса крепится к корпусу компьютера.
4.
Подсоедините кабель вентилятора корпуса к разъему
SYS_FAN1 на системной плате (см. раздел
Компоненты системной платы
).
5.
Установите на место крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
Вентилятор и радиатор процессора в сборе
Снятие вентилятора и радиатора процессора в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Отсоедините кабель вентилятора процессора от разъема
CPU_FAN1 на системной плате (см. раздел
Компоненты системной платы
).
4.
Поверните рычажок против часовой стрелки
.
5.
Потяните и приподнимите зажимы
, отводя их от выступов с обеих сторон радиатора в сборе.
6.
Приподнимите вентилятор и радиатор процессора в сборе и извлеките их из компьютера
.
Установка вентилятора и радиатора процессора в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Удалите термопасту с нижней части радиатора
.
ОСТОРОЖНО
!
Несмотря на пластмассовый кожух
, вентилятор и радиатор процессора в сборе могут очень сильно нагреваться при
обычной работе
. Дайте им остыть в течение достаточного времени, прежде чем прикасаться к ним.
ВНИМАНИЕ
.
Вентилятор и радиатор процессора представляют собой единое устройство
. Не пытайтесь извлечь вентилятор отдельно.
ВНИМАНИЕ
.
После извлечения вентилятора и радиатора процессора в сборе положите вынутый блок верхней стороной вниз или на бок
,
чтобы не повредить тепловой интерфейс радиатора
.

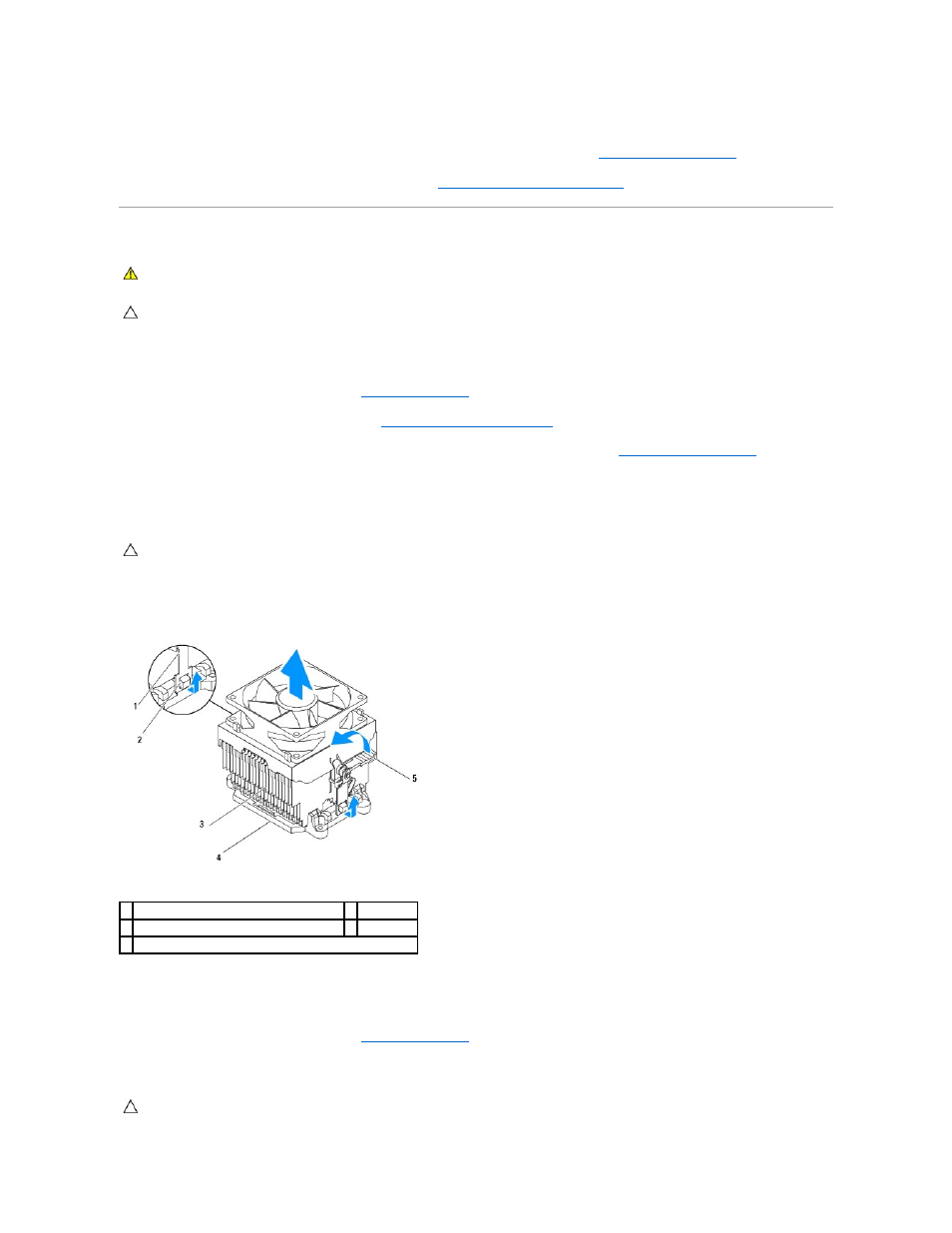

1 зажимы (2)
2 выступы (2)
3 вентилятор и радиатор процессора в сборе 4 каркас
5 рычажок
ВНИМАНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора
.
