6. Если при извлечении жесткого диска изменяется конфигурация дисков , не забудьте отразить эти изменения в программе настройки системы (см.
раздел Программа настройки системы ).
Извлечение корзины для жестких дисков
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Выньте основной жесткий диск (см. раздел Извлечение основного жесткого диска ).
4. Выверните три винта , которыми корзина для жестких дисков крепится к корпусу компьютера.
5. Если это применимо , отсоедините кабели питания и передачи данных от дополнительного жесткого диска (см. раздел Компоненты системной
платы ).
6. Сдвиньте корзину для жестких дисков в направлении задней части корпуса компьютера .
Извлечение дополнительного жесткого диска
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Выньте основной жесткий диск (см. раздел Извлечение основного жесткого диска ).
4. Выньте корзину для жестких дисков (см. раздел Извлечение корзины для жестких дисков ).
5. Выверните четыре винта , которыми дополнительный жесткий диск крепится к корзине для жестких дисков.
6. Выдвиньте дополнительный жесткий диск и выньте его из корзины для жестких дисков .

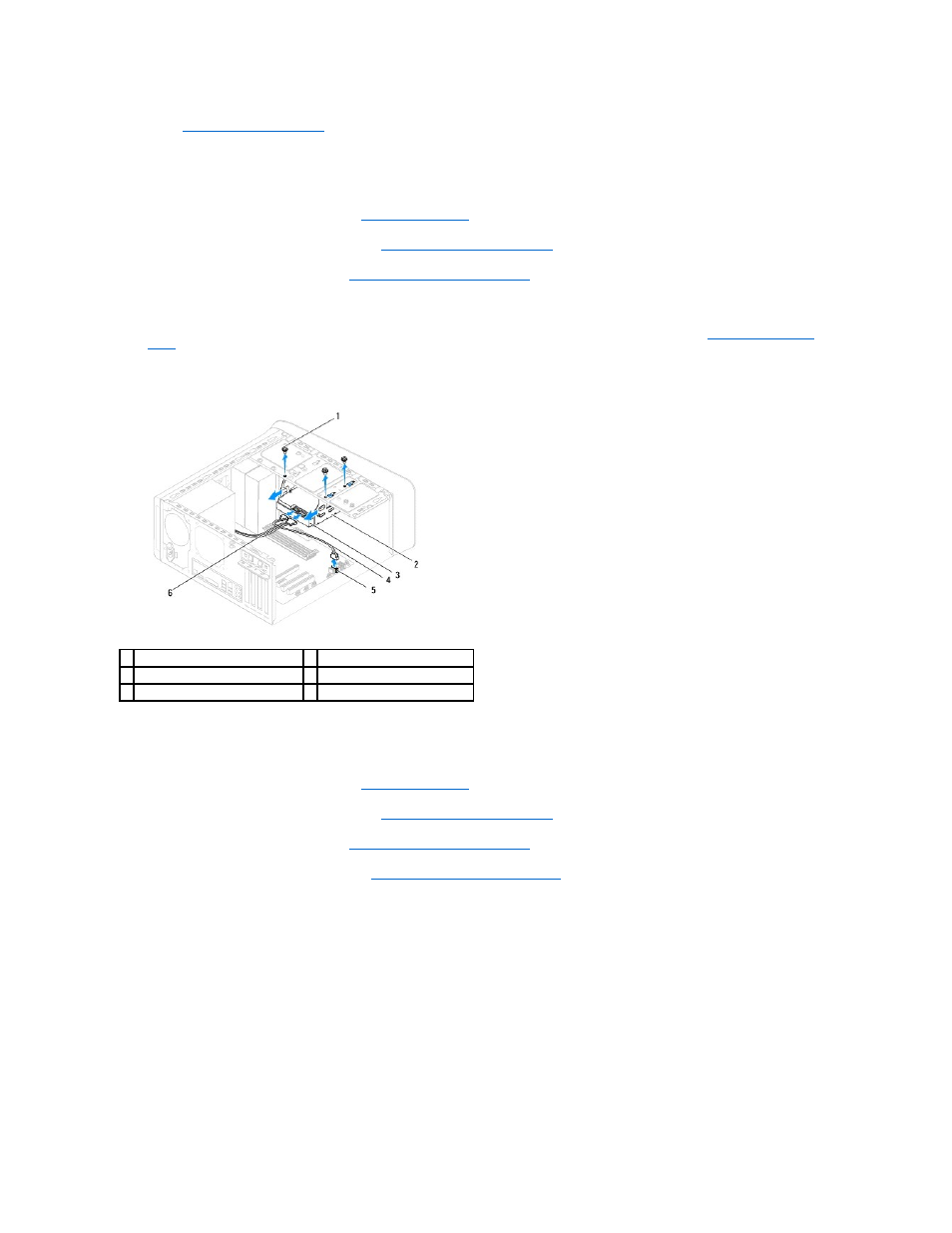

1 винты (3) 2 корзина для жестких дисков
3 дополнительный жесткий диск 4 кабель передачи данных
5 разъем SATA 6 кабель питания
