Передняя панель USB
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Извлечение передней панели
USB
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите переднюю лицевую панель
(см. раздел
Снятие передней лицевой панели
).
4.
Отсоедините кабели передней панели
USB от разъема F_USB2 на системной плате (см. раздел
Компоненты системной платы
).
5.
Выверните винт
, которым передняя панель USB крепится к передней панели компьютера.
6.
Сдвиньте переднюю панель
USB вниз, чтобы высвободить зажимы из передней панели, и выньте ее.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
!
Не разрешается работать на компьютере
, с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели
, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРИМЕЧАНИЕ
.
Запомните
, как уложены все извлекаемые кабели, чтобы вы могли правильно уложить их обратно при установке новой передней
панели
USB.
ВНИМАНИЕ
.
Соблюдайте особую осторожность при извлечении передней панели
USB из компьютера. Неосторожные действия могут
привести к повреждению разъемов кабеля и зажимов для укладки кабеля
.

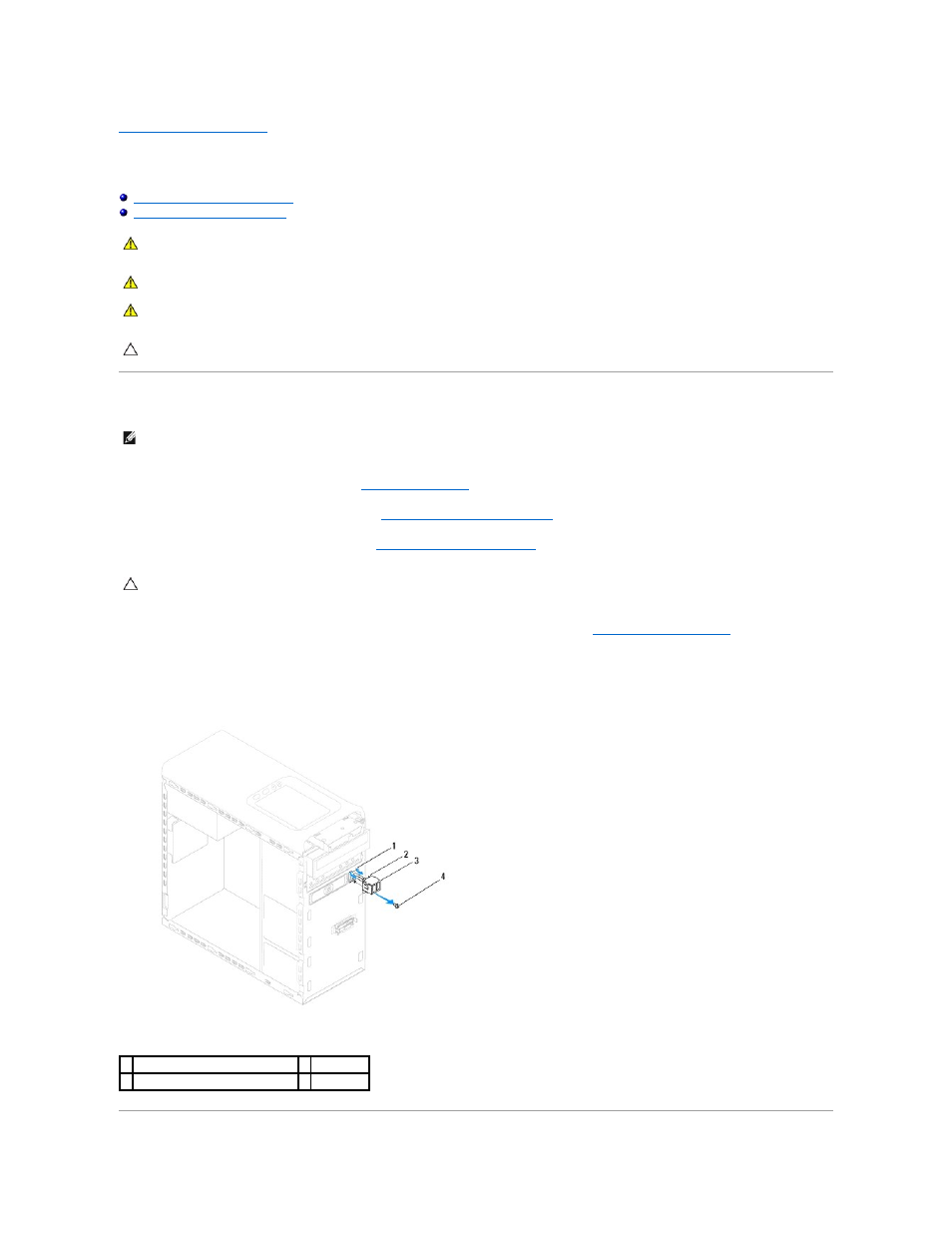

1 паз зажима передней панели USB 2 зажимы (2)
3 передняя панель USB
4 винт
