Вентиляторы
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Вентилятор и радиатор процессора в сборе
Вентилятор корпуса
Снятие вентилятора корпуса
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Отсоедините кабель вентилятора корпуса от разъема
SYS_FAN1 на системной плате (см. раздел
Компоненты системной платы
).
4.
Выверните четыре винта
, которыми вентилятор корпуса крепится к корпусу компьютера.
5.

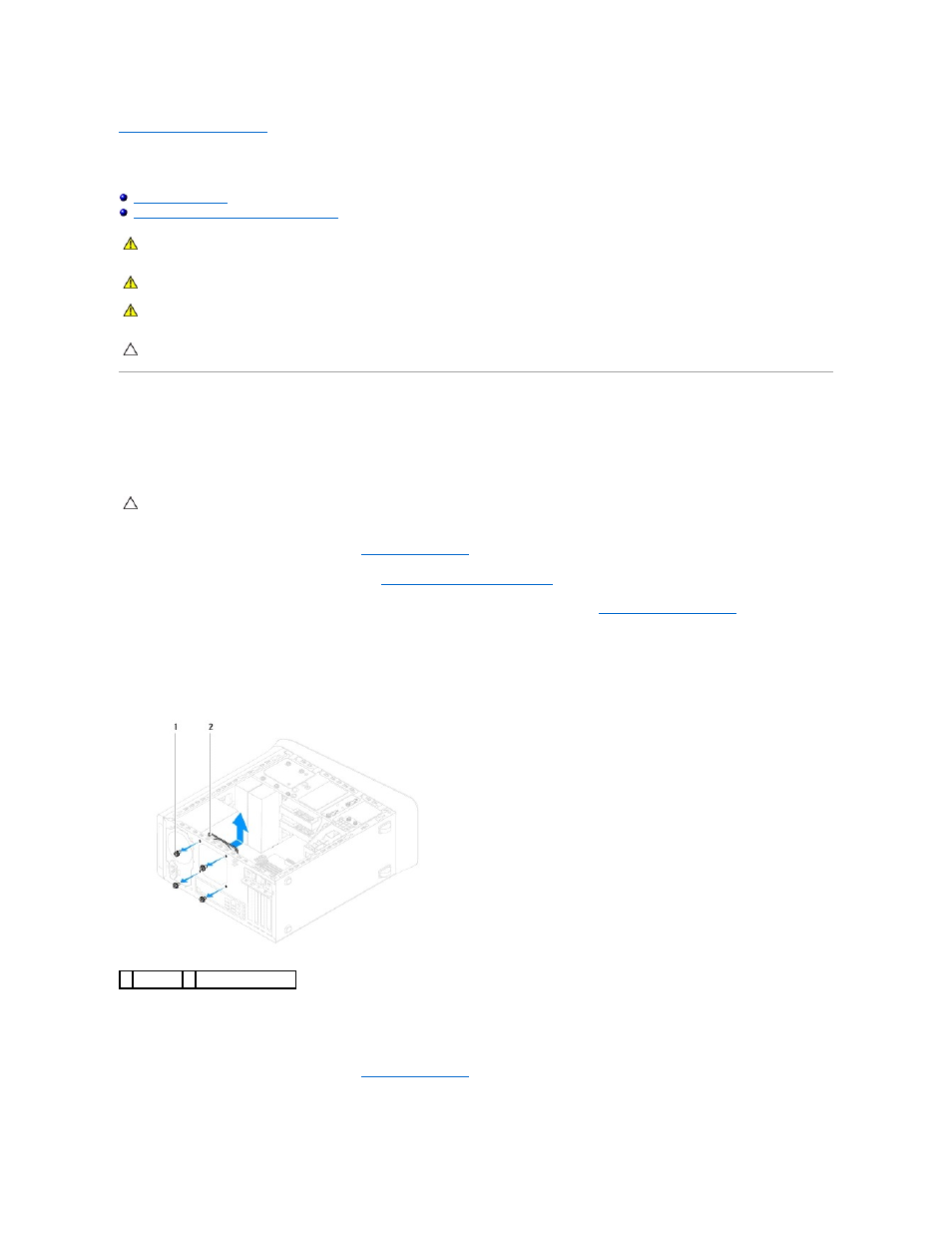

Выдвиньте вентилятор корпуса и извлеките его из компьютера
, как показано на рисунке.
Установка вентилятора корпуса
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите резьбовые отверстия на вентиляторе корпуса с резьбовыми отверстиями в корпусе компьютера
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
!
Не разрешается работать на компьютере
, с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели
, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Не касайтесь лопастей вентилятора при извлечении вентилятора корпуса
, так как это может привести к повреждению
вентилятора
.
1 винты (4) 2 вентилятор корпуса
