Системная плата
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Ввод номера метки обслуживания в
Извлечение системной платы
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все платы
PCI и PCI, если таковые имеются (см. раздел
Извлечение плат
PCI и PCI Express
).
4.
Извлеките вентилятор и радиатор процессора в сборе
(см. раздел
Снятие вентилятора и радиатора процессора в сборе
).
5.
Извлеките процессор
(см. раздел
Извлечение процессора
).
6.
Извлеките модули памяти
(см. раздел
Извлечение модуля
(или модулей) памяти
) и запишите, какой модуль памяти извлечен из каждого гнезда
DIMM, чтобы можно было установить модули памяти в те же гнезда после замены системной платы.
7.
Отсоедините все кабели
, подсоединенные к системной плате (см. раздел
Компоненты системной платы
). Запомните, как уложены все
извлекаемые кабели
, чтобы вы могли правильно уложить их обратно после установки новой системной платы.
8.
Выверните восемь винтов
, которыми системная плата крепится к корпусу компьютера.
9.
Приподнимите системную плату и извлеките ее из корпуса компьютера
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
!
Не разрешается работать на компьютере
, с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели
, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.

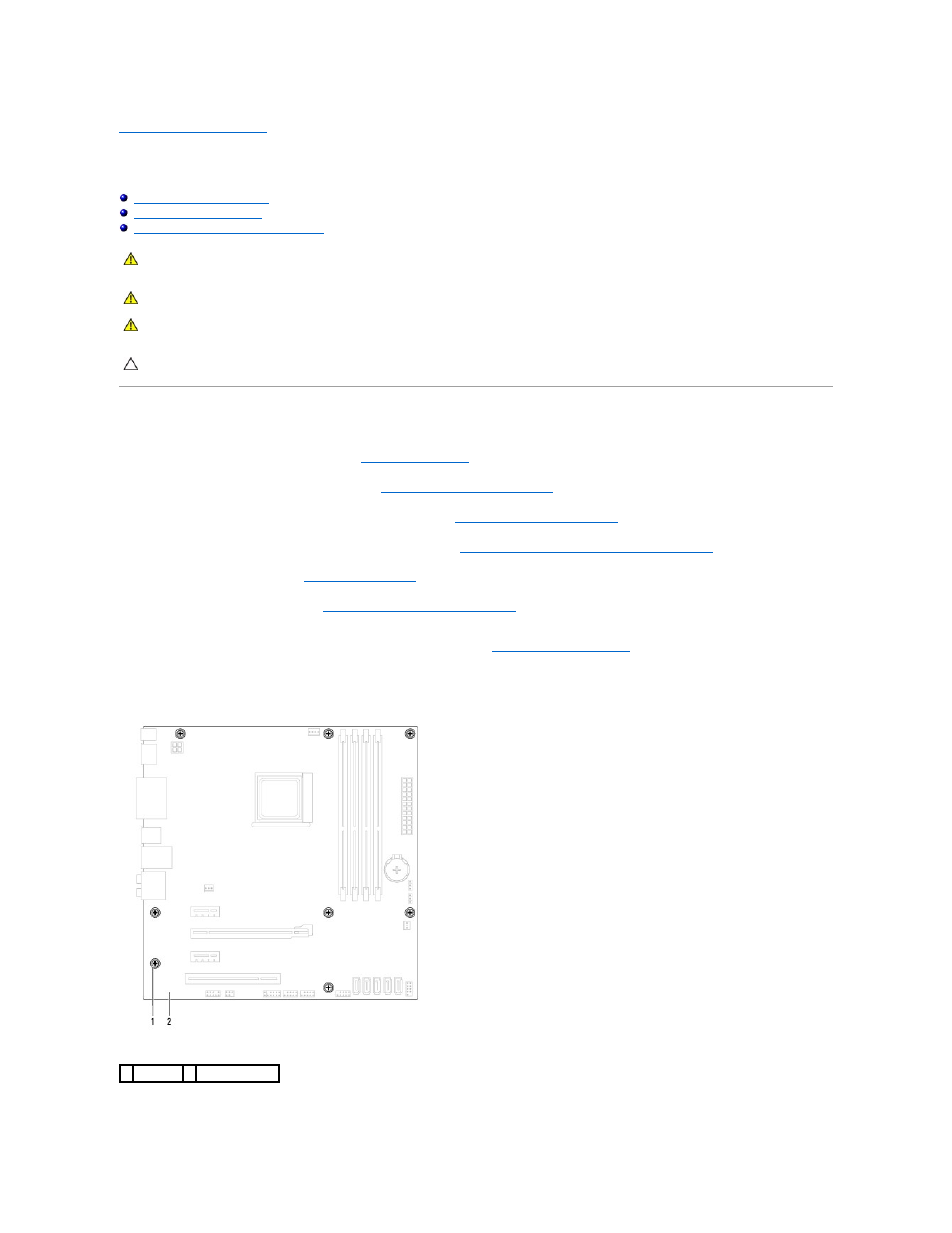

1 винты (8) 2 cистемная плата
