Плата Bluetooth в сборе
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Извлечение платы Bluetooth в сборе
Установка платы Bluetooth в сборе
Извлечение платы Bluetooth в сборе
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Отсоедините кабель платы Bluetooth® в сборе от разъемов PWRSW1 и F_USB4 на системной плате (см. раздел Компоненты системной платы ).

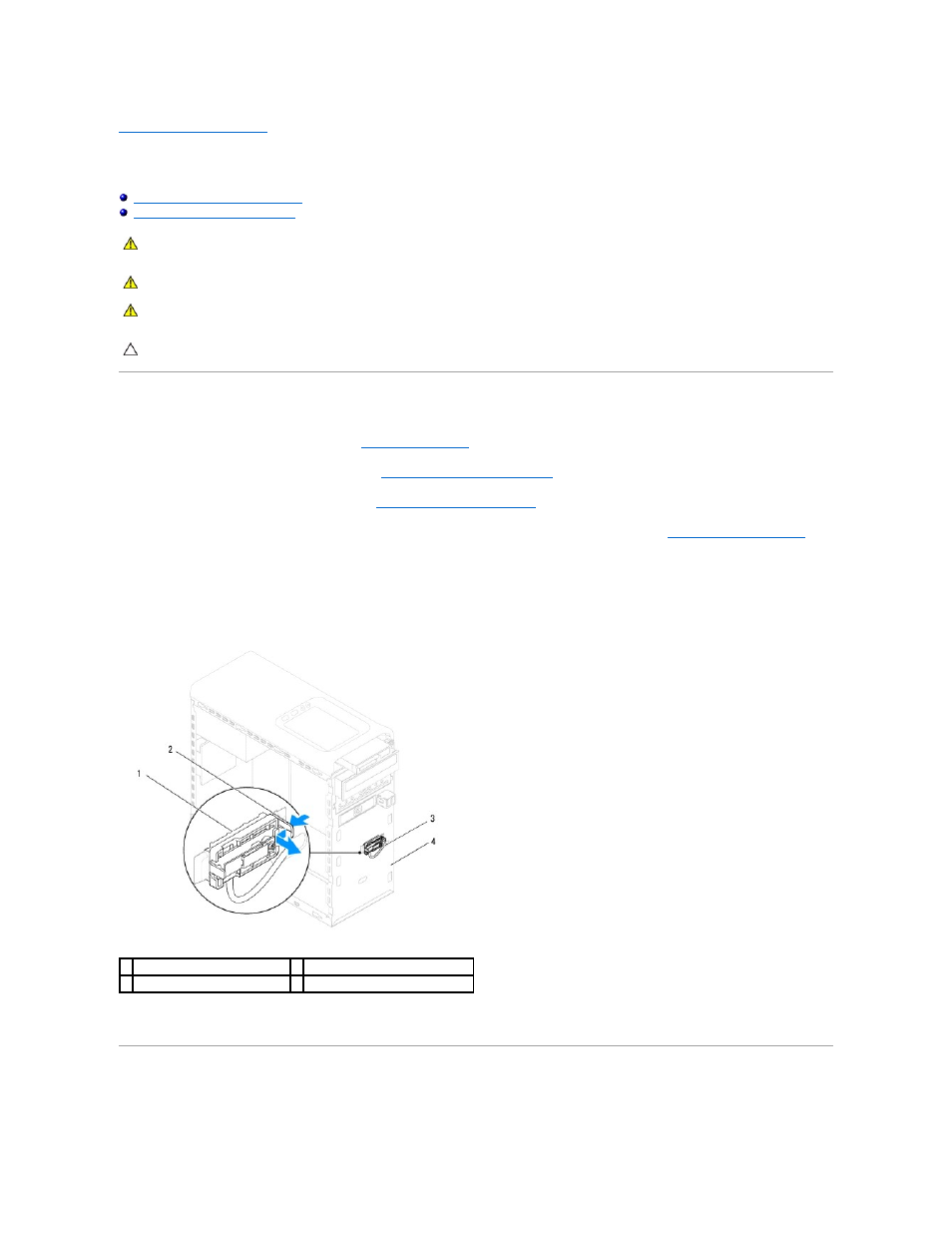

5. Нажмите на выступ , показанный на рисунке, и потяните плату Bluetooth в сборе, чтобы снять ее с передней панели.
6. Осторожно вытяните кабель платы Bluetooth в сборе через паз в передней панели.
7. Отложите плату Bluetooth в сборе в безопасное место.
Установка платы Bluetooth в сборе
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Во избежание поражения электрическим током обязательно отключите компьютер от электросети , прежде чем будете
снимать крышку .
ОСТОРОЖНО ! Не разрешается работать на компьютере , с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели , заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
1 плата Bluetooth в сборе 2 выступ на плате Bluetooth в сборе
3 кабель платы Bluetooth в сборе 4 передняя панель
