Извлечение плат
PCI и PCI Express
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите скобу крепления графического адаптера
, если это применимо (см. раздел
Снятие скобы крепления графического адаптера
).
4.
Снимите скобу крепления платы
(см. раздел
5.
Отсоедините от платы все кабели
, если это применимо.
6.
Извлеките плату
PCI Express из слота.
l
Если извлекается плата
PCI или PCI Express x1, возьмите ее за верхние углы, а затем извлеките из разъема.
l
Если извлекается плата
PCI Express x16, нажмите на фиксатор, возьмите плату за верхние углы, а затем извлеките из разъема.
7.
Если вы не собираетесь устанавливать плату обратно
, закройте незанятый слот заглушкой.

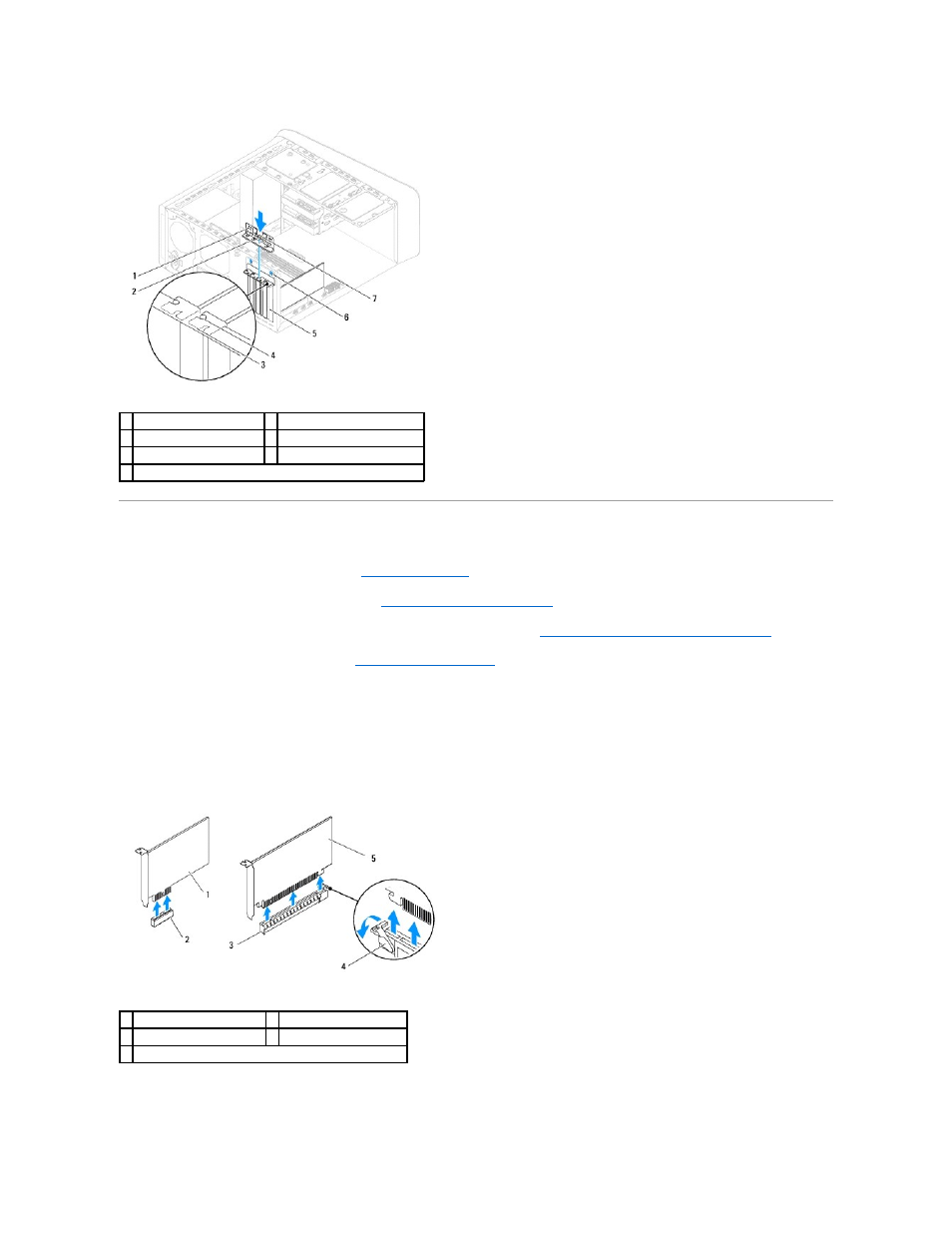

1 направляющие зажимы (2) 2 скоба крепления плат
3 установочная планка
4 направляющая выравнивания
5 заглушка
6 направляющие пазы (2)
7 винт
1 плата PCI Express x1
2 слот платы PCI Express x1
3 слот платы PCI Express x16 4 фиксатор
5 плата PCI Express x16
