Установка плат
PCI и PCI Express
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Подготовьте плату к установке
.
Информацию о конфигурировании платы
, внутренних подключениях и иных особенностях ее установки в компьютер смотрите в документации,
прилагаемой к плате
.
3.
Вставьте плату
PCI Express в слот на системной плате и надавите на нее. Убедитесь, что плата PCI Express плотно встала на место.
4.
Установите на место скобу крепления платы
(см. раздел
Установка скобы крепления плат
5.
Подсоедините к плате все необходимые кабели
.
Информацию о подключении кабелей платы смотрите в прилагаемой к ней документации
.
6.
Установите на место скобу крепления графического адаптера
, если это применимо (см. раздел
Установка скобы крепления графического
адаптера
).
7.
Установите на место крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
8.
Подключите компьютер и устройства обратно к розеткам электросети и включите их
.
9.
Порядок завершения установки описан в разделе
Конфигурирование компьютера после извлечения или установки платы
.
Конфигурирование компьютера после извлечения или установки платы
PCI
Express
ПРИМЕЧАНИЕ
.
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.

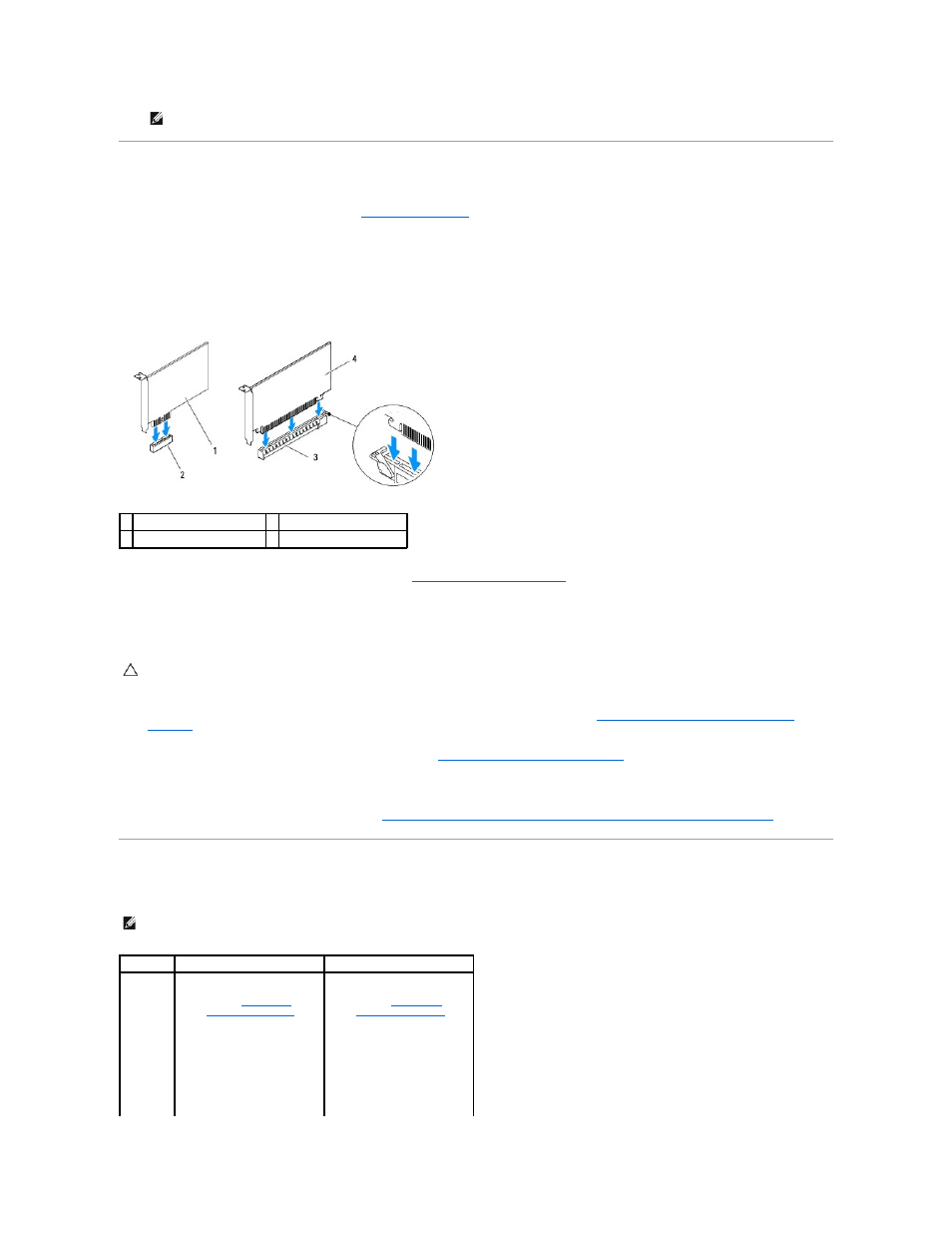

1 плата PCI Express x1
2 слот платы PCI Express x1
3 слот платы PCI Express x16 4 плата PCI Express x16
ВНИМАНИЕ
.
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
ПРИМЕЧАНИЕ
.
Информацию о расположении внешних разъемов смотрите в Руководстве по установке
. Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации
.
Установлена
Извлечена
Звуковая
плата
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
)
2.
Перейдите в раздел
Onboard Audio
Controller (Встроенный
звуковой контроллер
), а
затем измените
настройку на
Disabled
(Отключено).
3.
Подсоедините внешние
звуковые устройства к
разъемам звуковой
1.
Войдите в программу
настройки системы
(см.
раздел
Программа
настройки системы
)
2.
Перейдите в раздел
Onboard Audio
Controller (Встроенный
звуковой контроллер
), а
затем измените
настройку на
Enabled
(Включено).
3.
Подсоедините внешние
звуковые устройства к
разъемам на задней
