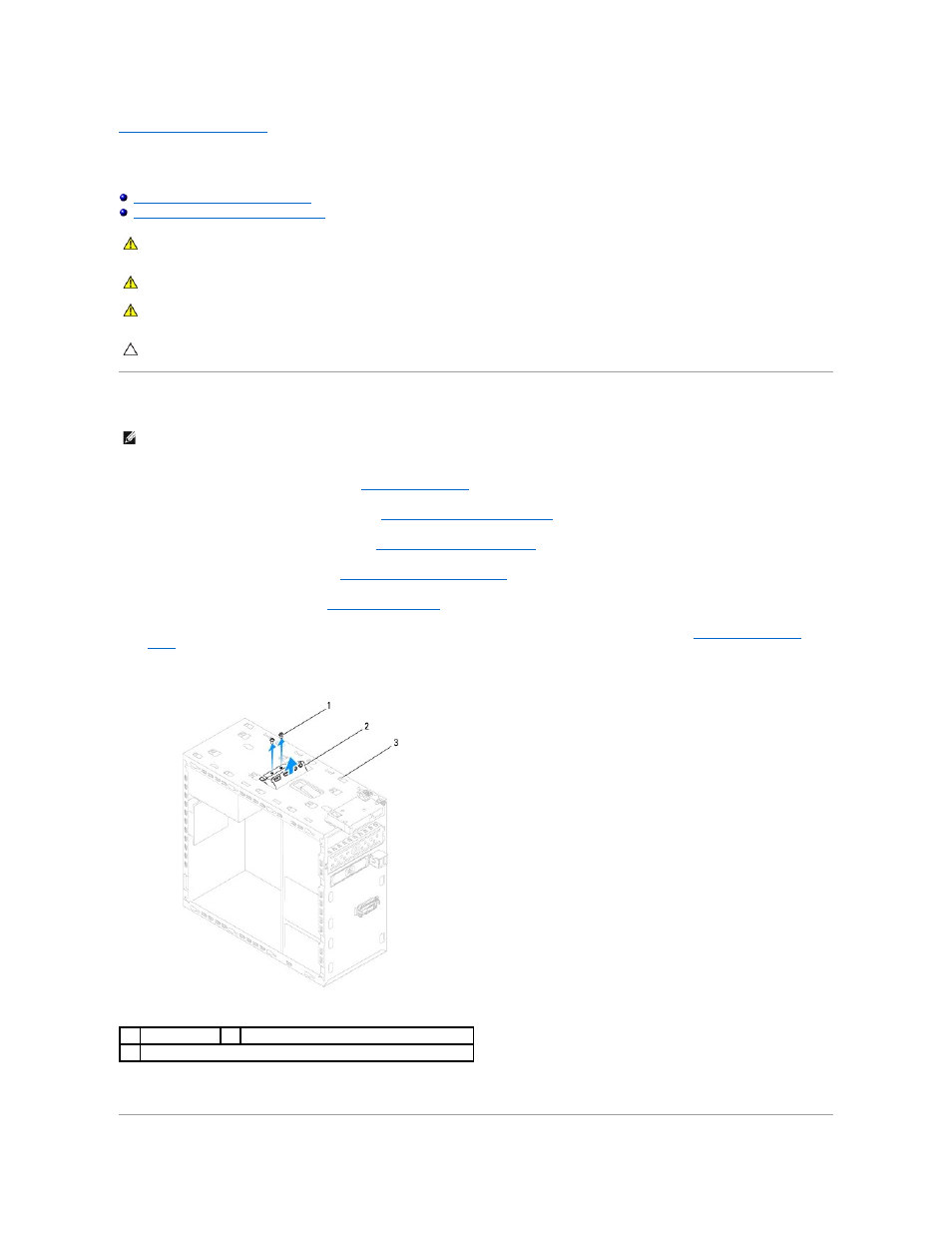

Верхняя панель ввода-вывода
Руководство по обслуживанию Dell™ Studio XPS™ 7100
Установка верхней панели ввода
Снятие верхней панели ввода
-вывода
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите переднюю лицевую панель
(см. раздел
Снятие передней лицевой панели
).
4.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
5.
Снимите верхнюю крышку
(см. раздел
Снятие верхней крышки
).
6.
Отсоедините кабели верхней панели ввода
-вывода от разъемов F_USB3 и F_AUDIO1 на системной плате (см. раздел
Компоненты системной
платы
).
7.
Выверните два винта
, которыми верхняя панель ввода-вывода крепится к верхней панели.
8.
Осторожно извлеките верхнюю панель ввода
-вывода из верхней панели.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
!
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
!
Не разрешается работать на компьютере
, с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели
, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРИМЕЧАНИЕ
.
Запомните
, как уложены все извлекаемые кабели, чтобы вы могли правильно уложить их обратно при установке новой верхней
панели
I/O.
1
винты
(2)
2
верхняя панель ввода
-вывода
3
верхняя панель
