Пуск в эксплуатацию - настройки
EB 8387-3 RU

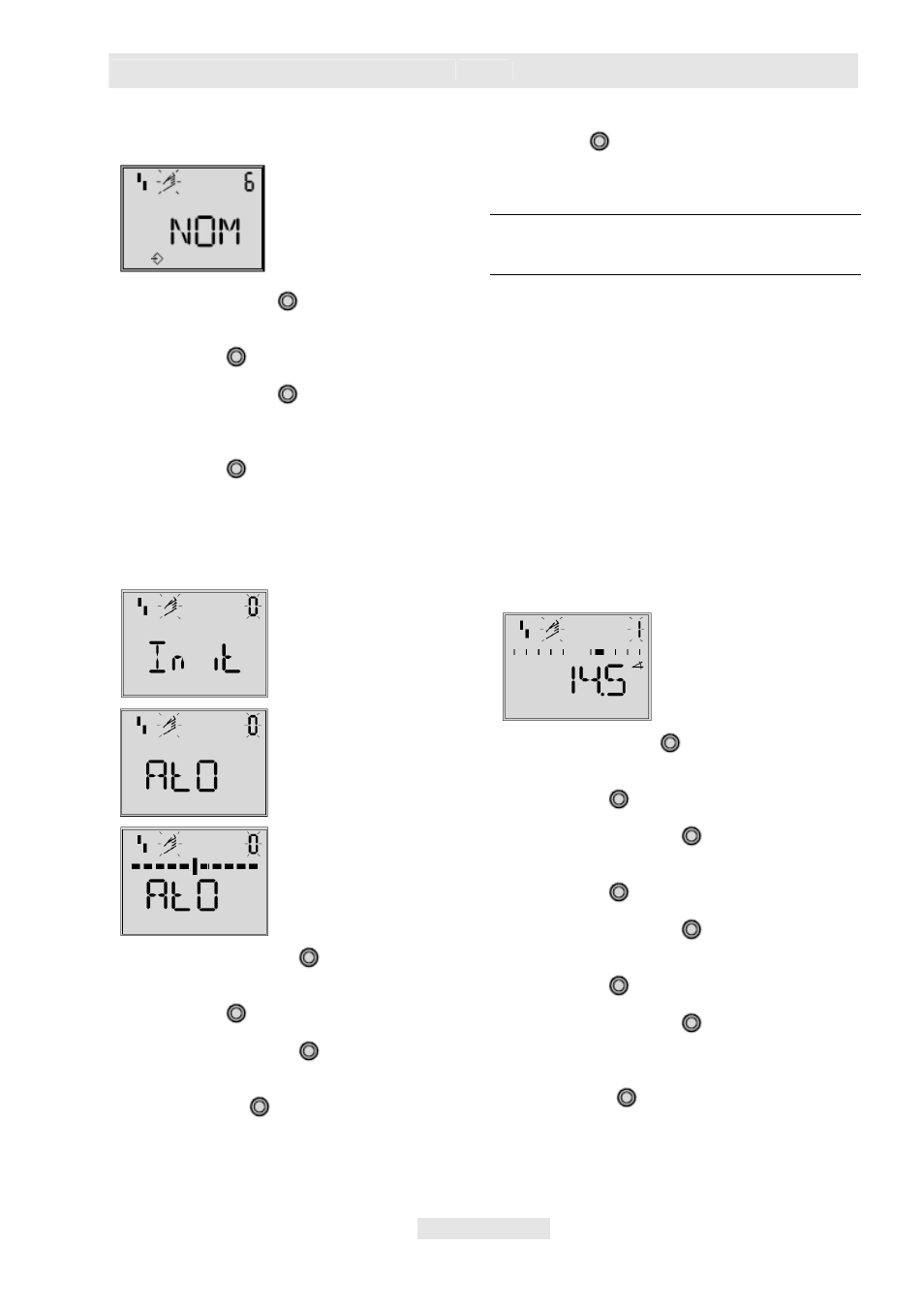

Выбор режима инициализации:
Режим
инициализации
Значение по
умолчанию: MAX
(
Максимальный
диапазон)
Поворачивать кнопку
,
пока на экране
дисплея не появится Код
6
Нажать кнопку
,
Код 6 начинает мерцать.
Поворачивать кнопку
,
пока на экране
дисплея не появится
NOM (
НОМИНАЛЬНЫЙ
ДИАПАЗОН
)
Нажать кнопку
,
чтобы подтвердить выбор
режима инициализации
NOM
(
НОМИНАЛЬНЫЙ
ДИАПАЗОН
)
Начало инициализации:
Инициализация
Задание положения
безопасности
Состояние,
индицируемое до
начала
инициализации
Поворачивать кнопку
,
пока на экране
дисплея не появится Код
0
Нажать кнопку
,
Код
0
начинает мерцать.
Поворачивать кнопку
,
пока на экране
дисплея не появится
Init (
Инициализация
)
Нажать кнопку
.
Появляется настройка
положения безопасности
AtO (
Подача
воздуха
открывает
клапан
)
или
AtC (
Подача
воздуха
закрывает
клапана
)
.
Удерживать
нажатой в течение 6 секунд.
Инициализация начинается после остановки
индикации процесса.
Примечание
:
После
инициализации
следует
проверить
направление
действия
и
изменить
его
при
необходимости
(
Код
7).
7.5.3.
Инициализация по выбираемому
вручную диапазону MAN (manually
selected range)
Перед началом инициализации следует
перевести регулирующий клапан вручную в
положение ОТКРЫТ (OPEN).
Позиционер рассчитывает дифференциальный
ход / угол поворота, используя положения
ОТКРЫТ (OPEN) и ЗАКРЫТ (CLOSED) и
принимает его в качестве рабочего диапазона
с пределами в виде начала диапазона хода /
угла поворота (Код
8
)
и конца диапазона хода /
угла поворота (Код
9
).
Ввод положение ОТКРЫТО (OPEN):
Вводимая вручную
переменная (на
экран выводится
текущий угол
поворота)
Поворачивать кнопку
,
пока на экране
дисплея не появится Код
0
Нажать кнопку
,
Код
0
начинает мерцать.
Поворачивать кнопку
,
пока на экране
дисплея не появится
MAN (
РУЧНОЙ
)
Нажать кнопку
.
Поворачивать кнопку
,
пока на экране
дисплея не появится Код
1
Нажать кнопку
,
Код
1
начинает мерцать.
Поворачивать кнопку
,
пока на экране
дисплея не появится требуемое положение
ОТКРЫТО (OPEN).
Нажать кнопку
,
чтобы подтвердить выбор
положения ОТКРЫТ (OPEN).
