Пуск в эксплуатацию - настройки
EB 8387-3 RU
7.3
Проверка диапазона работы
позиционера
Для проверки механического соединения и
надлежащего функционирования, клапан
следует провести по всему рабочему
диапазону позиционера в ручном режиме
работы с помощью задаваемой вручную
управляющей переменной w.

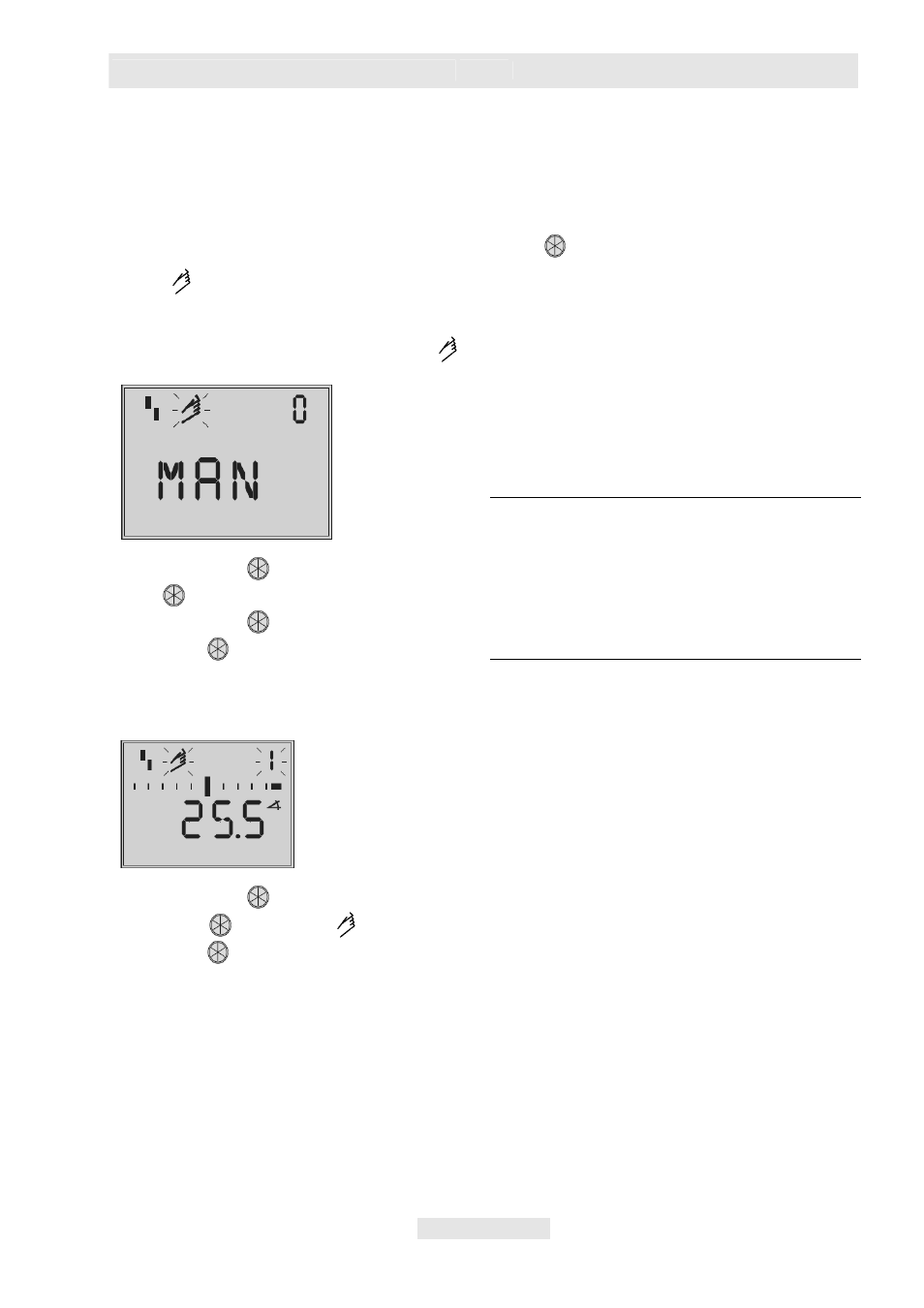

Выбор ручного режима работы (MAN)
:
Режим работы
Значение
по
умолчанию: MAN
Поворачивать кнопку
,
пока не появится Код 0
Нажать
,
Код 0 начинает мигать.
Поворачивать кнопку
,
пока не появится MAN.
Нажать кнопку
.
Позиционер переходит в ручной
режим работы.
Проверка рабочего диапазона:
Задаваемая
вручную
переменная «w»
(
выводится текущий угла
поворота)
Поворачивать кнопку
,
пока не появится Код 1
Нажать кнопку
,
Код 1 и иконка начинают мигать.
Поворачивать
,
увеличивая давление в
позиционере, при этом регулирующий клапан
переходит в свои крайние положения, так что можно
проверить рабочий ход / угол поворота.
Угол поворота рычага позиционера
отображается на дисплее позиционера.
Горизонтальное положение рычага (среднее
положение) эквивалентно 0°.
Чтобы гарантировать надлежащую работу
позиционера, внешние символы
сегментного индикатора могут не мигать,
пока клапан перемещается в рабочем
диапазоне.
Выйти из ручного режима можно нажав поворотную
кнопку (
).
Допустимый диапазон превышен, когда
отображающийся на дисплее угол более 30°,
а наружные элементы сегментного
индикатора справа и слева мигают.
Позиционер переходит в свое положение
безопасности (SAFE).
После выхода из положения безопасности
(SAFE) (
см. раздел 8.2.2) обязательно
необходимо проверить положение рычага
и штифта как описано в разделе 4.
ОПАСНО
!
Для
предотвращения
травм
персонала
или
повреждения
имущества
,
вызываемых
подачей
воздуха
или
дополнительного
электропитания
,
следует
отключать
подачу
питающего
воздуха
и
электропитание
перед
заменой
рычага
или
положения
штифта
.
