- 23
-
Установка на клапан, монтажные детали и
дополнительное оснащение
EB 8387-3 RU

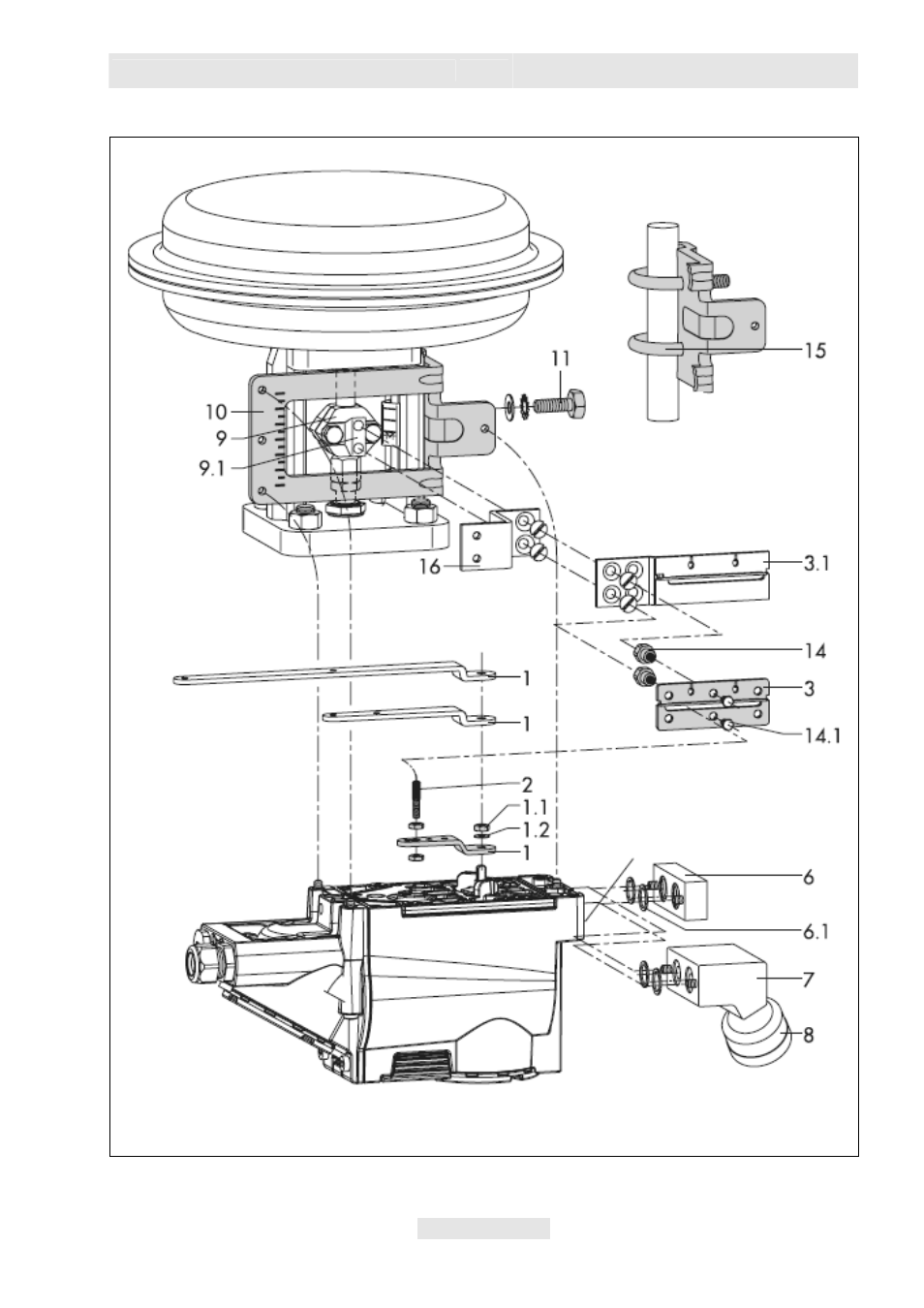

Рис
.6 •
Монтаж
по
IEC 60534-6 (NAMUR)
Монтаж на
ребре NAMUR
дополнительный уголок
для привода 2800см
2
,
ход ≥ 60 мм
В приводах менее 240см
2
на выходе Output (38)
предусмотрен
ввинчивающийся дроссель
Стержневой монтаж
Стержни диаметром от 20 до 35 ммØ
Рычаги XL и L
1
Рычаг
1.1
Гайка
1.2
Тарельчатая пружина
3
Пластина следящего
механизма
3.1
Плата поводка
6
Плата подключения (только для
G ¼)
6.1
Уплотнительные кольца
7
Кронштейн манометра
8
Монтажный комплект
манометра
9
Муфта
9.1
Кронштейн
10
Кронштейн NAMUR
11
Винт
14
Пальцы
14.1
Вины
15
Скоба
16
Уголок
