Инструкция по эксплуатации Samson 3731-3 Электропневматический позиционер

Страница 27

Advertising
background image

- 27

-

Установка на клапан, монтажные детали и

дополнительное оснащение

EB 8387-3 RU


Для приводов объемом менее 300см

3

предусмотрено оснащение выхода управляющего

давления ввинчивающимся дросселем

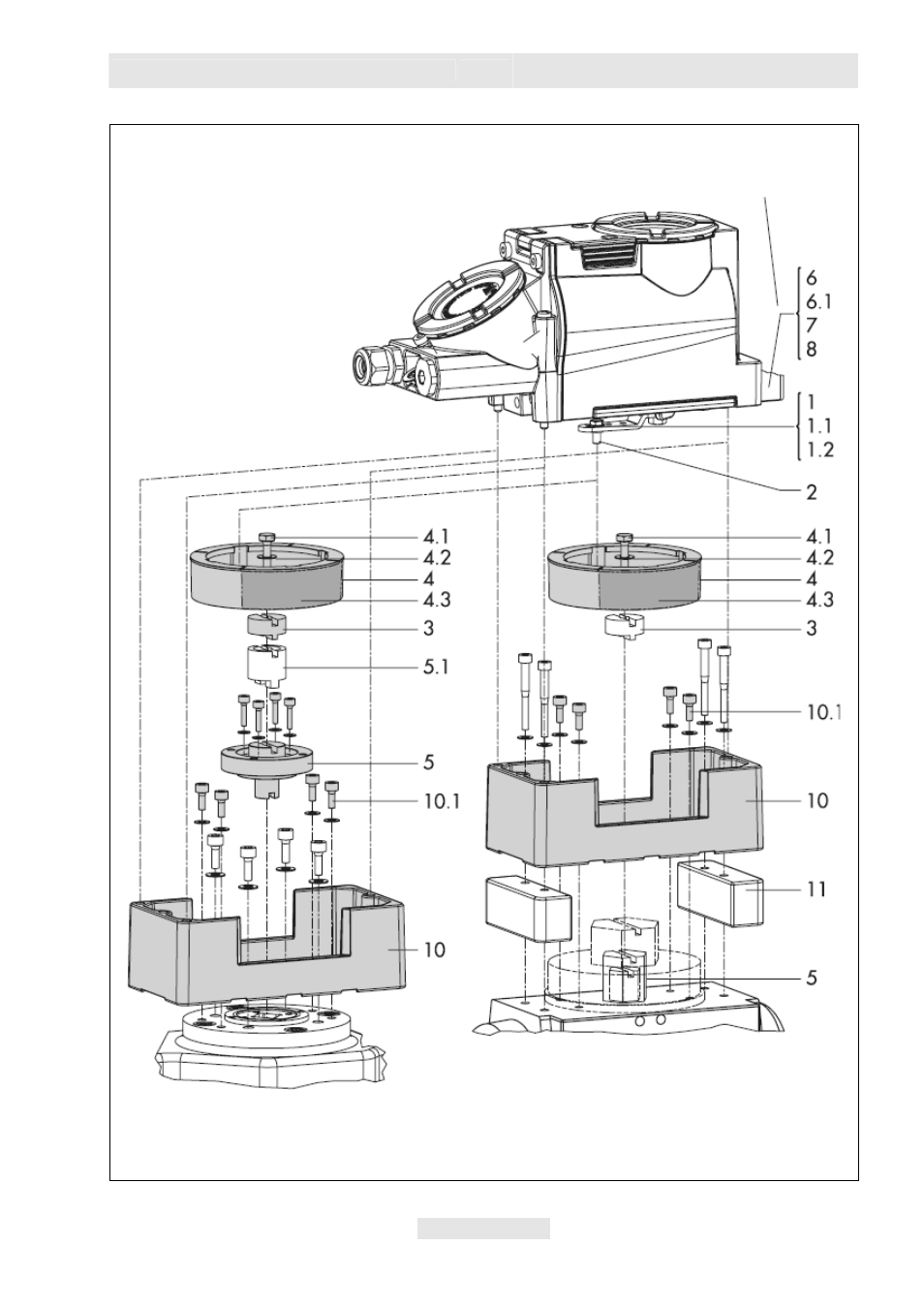

Рис

.9 •

Монтаж

на

поворотные

приводы

Монтаж по VDE/ VDI 3845

плоскость 2


1.

Рычаг

1.1

Гайка

1.2

Шайба (гровер?)

2.

Штифт

3.

Адаптер

4.

Муфта

4.1

Винт

4.2

Шайба

4.3

Клееный шильдик

5.

Вал привода или

адаптер

5.1

Адаптер

SAMSON

тип3278

VETEC S160

и VETEC R

6.

Плата подключения
(

только на резьбу G ¼ )

6.1

Уплотнительные

кольца

7.

Кронштейн манометра

8.

Монтажный комплект

манометра

11.

Корпус адаптера

10.1

Винты

12.

Промежуточные

вставки
